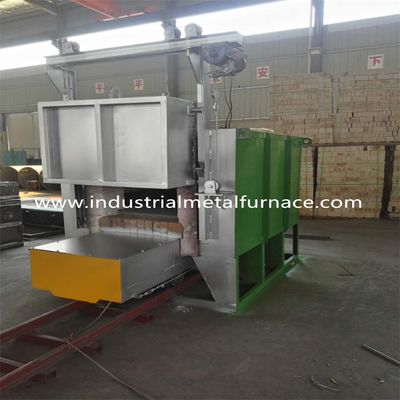

사용자 정의 3.5 * 1.5 * 1.2 전기 저항 T4 알루미늄 부품을 위한 노화 열 처리 오븐
보기 화공은 주로 다양한 철강 구조 구성 요소, 응고 및 기타 열 처리 처리에 사용됩니다.
| - 아니 | 항목 | 기술 매개 변수 |
| 1 | 정량력 | 200Kw + 5% (1-100%) 조절 |
| 2 | 전원 공급 | 380V, 3단계, 50Hz |
| 3 | 이름 온도 | 650°C |
| 4 | 빈 오븐의 난방 속도 | ≤1.2h |
| 5 | 난방 원자 연결 방법 | YY |
| 6 | 온도 균일성 | ±5°C |
| 7 | 기기 온도 조절 정확도 | ±1°C |
| 8 | 실제 작업 크기 | 3500×1500×1200mm (L*W*H) |
| 9 | 통제 구역 | 2개의 구역과 2개의 추가 온도 측정점 |
| 10 | 빈 오븐 손실 전력 | ≤10% |
| 11 | 온도 조절 | SCR, PID 조절기, SHIMADEN 전기 온도 조절기, 통신 15인치 터치 스크린 제어 장치, 설정 및 프로세스 곡선 저장 및 역사 데이터 저장,검색, 그리고 다운로드. |
| 12 | 오븐 측면의 외부 벽에 온도 상승 | <40°C |
| 13 | 난방 원자 재료 | 0Cr25AL5 (스트립) |
| 14 | 오븐 바닥판의 재료 |
ZG30Cr18Mn12Si2 열 저항 강철 전체 두께: 30mm |
| 15 | 로딩 방법 | 작업 조각은 보기 표면에 들어서고, 보기는 가열을 위해 드라이브 |
| 16 | 전기 열처리 오븐 부리 양식 | 표준 방화 저항성 섬유 구조를 채택 |
| 17 | 오븐 문을 열고 닫는 형태 | 1 톤의 전기 승강기 세트, 위아래, 자기 무게 압축 및 밀폐 |
| 18 | 보기 출입과 출구 형태 | 1 세트 4KW의 사이클로이드 핀 휠 줄기기 |
| 19 | 순환풍기 | 2 세트 7.5KW 순환 팬, 냉각 방법은 물 냉각을 채택합니다. |
| 20 | 안내판 | 2mm 304 스테인리스 스틸 |
3구조적 소개

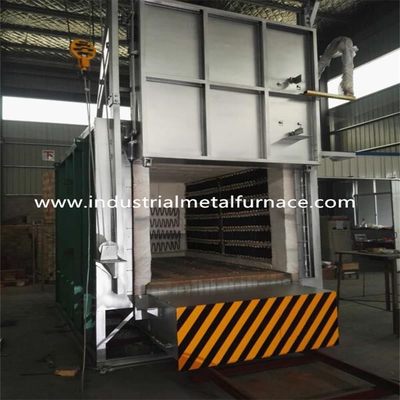

보기 화면 처리 오븐은 주로 오븐 껍질, 오븐 부리, 오븐 문, 부하를 운반하는 보기 및
보기 랙션 메커니즘, 오븐 몸체 및 작업실 밀폐 메커니즘; 난방 요소 및 고정 장치; 오븐
자동 온도 조절 시스템, 뜨거운 공기 순환 시스템 등
이 노화 열 처리 오븐의 뜨거운 공기 순환 시스템은 주로 두 개의 원심 환기와 스테인레스
스틸 가이드 플레이트
난방 요소에서 방출되는 열은 순환 팬에 의해 효율적인 작업 영역으로 균등하게 불립니다.
공기 가이드 플레이트. 팬과 샤프트의 재료는 Cr20Ni20이며,
냉각 방법은 공기 냉각입니다.
