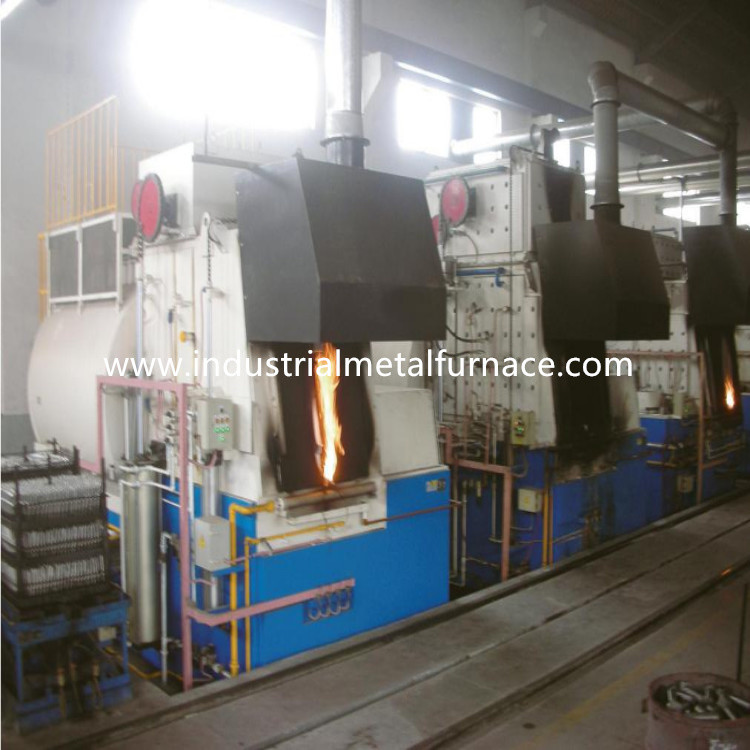

알루미늄 부분을 위한 2700 × 1600 × 1100 밀리미터 전기적 양두 차량 저부 열처리 로 열처리 공정
1. 애플리케이션
RT2-140-6 전기 보기 난로 열처리 용광로는 주로 알루미늄 판, 알루미늄 판 제품, 기타 등등의 저온 풀림 열 처리 처리를 위해 사용됩니다. 노의 작동 온도는 600C입니다.
2. 주요 기술적인 매개 변수
| 아니오. | 항목 |
기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 140KW(1-100%) |
| 2 | 전원 공급기 | 415V, 3P, 50Hz |
| 3 | 정격 온도 | 600C (정상적 작동 온도 : 500C) |
| 4 | 비부하 노 온도 상승 속도 | 200C에 대한 ≤0.6 시간 |
| 5 | 관제권 | 2 구역 (전방 영역, 중앙 영역, 이면 부분) |
| 6 |
효과적 워킹 사이즈 |
2700×1600×1100mm(L×W×H) |
| 7 | 로딩 바구니 사이즈 | 2540×1525×965mm(L×W×H) |
| 8 | 가열 소자 연결 | Ｙ |
| 9 |
온도 균일성 |
±8C |
| 10 |
온도측정 정확도 |
±1C |
| 11 | 비부하 노 전력 소비 | ≤18% |
| 12 | 온도 조절 방법 |
PID 규제 기관인 SCR ; 통신 인터페이스와 시마덴 온도 조절기, 10 인치 터치 스크린 (그것이 지고 역사적 데이터, 스토리지 프로세스, Ｕ 디스크 수출, 스크린샷과 다른 기능을 기록할 수 있습니다) |
| 13 | 노 표면 온도 상승 | <35C |
| 14 | 가열 소자 |
0Cr25AL5 (스트립) |
| 15 | 보기 전면판 |
크머엔엔 내저항강, 30 밀리미터 두께, 2개 세트 |
| 16 | 로딩 방식 |
제품은 보기에 부하를 걸었고, 그리고 나서 노로의 이동을 보기 |
| 17 | 노 라이닝 | 표준 내화성 섬유 |
| 18 | 가마문 개봉 방법 |
문 자체 중량, 2개 세트에 의해 밀봉되는 1 톤 전기 호이스트 업 다운 |
| 19 | 이동 방법을 보기 | 3KW 환원제는 들락날락 휠, 2개 세트를 운전합니다 |
| 20 | 순환 팬 | 원심분리기 팬, 2개 세트를 냉각시키는 3KW 공기 |
| 21 | 공기 유도판 | 304개의 스테인레스 강판, 2 밀리미터 두께 |
3.구조적 도입
RT2-140-6 바닥 이동로는 주로 늘어선 퍼니스 쉘, 가마문, 가마문 리프팅 메커니즘과 문 압축 메카니즘, 보기, 노몸체와 보기 사이에 밀봉한 보기 견인 메커니즘, 가열 소자와 고정 창치와 온도제어시스템으로 구성됩니다.
3.1 퍼니스 쉘, 1개 세트
3.2 늘어설 때, 1은 졌습니다
3.3 가마문과 문 업 다운 시스템, 1 일련
문의 구동 방법 : 전기 저항 보기 난로 가마문은 전기적으로 승강기에 의해 위로 향하여 그리고 아래쪽으로 높입니다.
3.4 보기, 1개 세트
보기 구조 : 그것은 14# 아이빔 철재와 10 밀리미터 강철판에 의해 용접됩니다. 보기는 전부하에 변형 없이 오랫동안 일할 수 있습니다.
휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트는 45# 강철로부터 만들어지고 그것이 처리된 전열입니다. 전송 태도는 중요 인물의 형이 체중을 견디는 것을 견디는 것 기둥으로 받친다는 것 입니다. 손수레에서의 바퀴 압력을 줄이기 위해, 휠의 3 쌍은 전체 손수레를 지원하기 위해 손수레의 바닥에 설치됩니다.
브릭레이링 신체 : 보기는 무거운 고산화알미늄 내화 연와와 가벼운 내화 연와와 열 보존성 벽돌로 만들어집니다. 꽉 채워진 부분과 중량 함유 영역은 무거운 종류 높은 알루미늄 내화 연와로 특히 벽돌로 둘러집니다. 가열될 때 내화성 복공 확대에 남은 자유 공간이 또한 있습니다.
보기 난로 플레이트 : 30 밀리미터 두꺼운 크머엔엔 열 저항성 철강품은 temperature≤950C로 일하는 최대를 단념합니다. 그것은 스케일이 단락 회로를 형성하는 가열 소자 슬롯에 빠지는 것을 예방할 수 있습니다.
보기 이동 메커니즘 : 보기는 셀프-무빙 방법을 가지고 있습니다. 저감 기어는 이동하기 위해 소광차 휠을 운전합니다. 보기 움직임은 매끄럽고 안정적입니다.
가마문, 노몸체와 보기 중에 밀봉하는 것 : 가마문과 노몸체 사이에 밀봉하는 것 자체 중량 압력 팽팽히 조이는 메카니즘을 통합니다.
3.5 가열 소자
가열 소자 : 0Cr25AL5 저항 골판 형태 합금 저항 스트립은 2 측벽, 뒷벽, 가마문과 보기 바닥에 탑재됩니다.
3.6 전기적인 제어 시스템, 1개 세트
3.7 뜨거운 환기시스템
열풍 순환은 주로 가열 냉각을 위한 보기 화덕 용광로에서 원심분리기 팬들 2명과 공기 유도판으로 구성됩니다. 가열 소자에 의해 분사된 열은 고르게 공기 유도판을 통하여 순환 팬에 의해 효과적 작업 영역 안으로 불어집니다. 공기 디플렉터는 1Cr18Ni9로 만들어지고 선풍기와 샤프트가 1Cr18Ni9Ti로 만들어집니다. 태도의 일반적 사용을 보증하기 위해, 냉각 방식은 공기 냉각법을 채택합니다.
에어 안내 장치 : 풀림하는 바닥 이동로에서 공기가 균일한 온도를 달성하기 위해 빠른 대류를 생산할 수 있도록, 그것은 노에서 공기 유도판의 방향을 따라 효과적으로 노에서 순환 팬에 의해 발생된 바람을 주로 순환시킵니다. 바람 편향기와 골자의 물질은 304 스테인레스 강으로 만들어진 모두이고 공기 유도판과 골조가 높은 온도 조건 하에 공기 유도판 자유 팽창을 보증하기 위해 움직일 수 있는 방법으로 연결됩니다.
