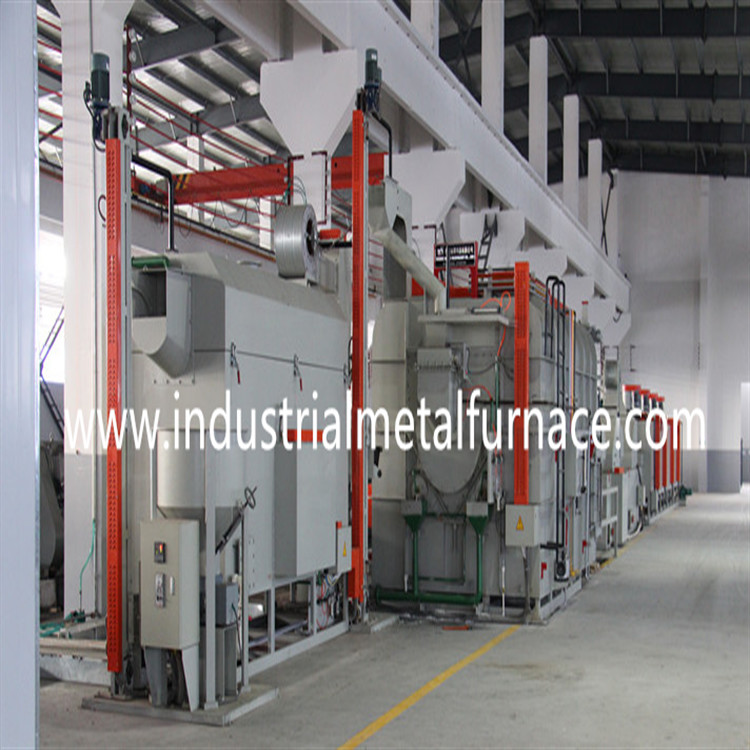

강철 볼 회전 저항 열처리 용광로
1.고객의 요구조건
작업 부분 : cr 강 볼
열처리 프로세스를 위한 노 : 부드러워진 광택 소경 ;
품질 : cr 강은 a를 위해 볼 경도차는 2-4HRC입니다
ame 뱃치. 똑같은 강철 볼에 대해 다른 견고성은 1-1.5 HRC입니다,
탈탄과 산화 없는 표면.
생산성 : 350kg~450kg/hour, c4~20mm
2.상술
고객의 요구조건에 따르면, 우리는 RCWG9-95*400*15를 권고합니다
회전 저항 열처리 용광로. 메시 벨트의 폭은 950*4000*15mm입니다.
3. 주요 특징
3.1 회전 저항 열처리 용광로 머플 로는 장입기로 구성됩니다,
회전형 크리닝 장치, 회전형이 노, 순수한 호퍼형을 끕니다
탱크, 순수한 메뚜기 크리닝 장치, 순수한 메뚜기 냉각 기관을 끄기,
순수한 메뚜기 템퍼링 노와 전기적인 제어 시스템.
3.2 로타리 퍼니스 열처리 용광로는 저전압을 위한 트랜스를 채택합니다
난방. 각각 가열 방사선 관은 트랜스와의 병렬 연결에 있습니다,
그것이 매우 방사선 관의 삶을 증가시킵니다.
3.3 작업 요소는 이중 헤드 드럼 형태 로타리 퍼니스에 치료됩니다.
일부는 더 고르게 가열되고 머플이 더 긴 서비스 수명을 가집니다.
3.4 열처리를 위한 염중탕로는 대기에 물방울을 채택합니다. 환경
기화기를 통한 노와 그것에 들어오고 탐색되고 통제됩니다
산소 조사에 의해.
4. 기술적인 매개 변수
|
4.1 전원 공급기 : 380V, 3P, 50HZ 4.2 전체 전력 : 510KW 4.3 전체 길이 : 33000 밀리미터 ; 4.4 전체 중량 : 45000 킬로그램 4.5 프리-클레아닝 기계 : 드럼 직경 : c700mm 유효 길이 :3200 밀리미터 실효 높이 : 100 밀리미터 4.6 회전 저항 노 드럼 직경 : c950mm 유효 길이 :4000 밀리미터 실효 높이 : 100 밀리미터 4.7 소입조 메뚜기 폭 : 1000 밀리미터 탱크 깊이 : 2000 밀리미터 탱크 길이 : 4800 밀리미터 4.8 후처리 기계 통장이 폭 : 1000 밀리미터 작업 길이 : 2400 밀리미터 4.9 냉각 탱크 메뚜기 폭 : 1000 밀리미터 ; 메뚜기 길이 : 2400 밀리미터 4.11 템퍼링 노 실효 높이 : 150 밀리미터 메뚜기 폭 : 1000 밀리미터 유효 길이 : 10000 밀리미터 |
5. 생산 라인의 구성
|
5.1 장입기, 1개 세트 5.2 회전식 사전 세정 기계, 1개 세트 5.3 호퍼형 장입기, 1개 세트 5.4 회전식 담금질로, 1개 세트 5.5 순수한 메뚜기 소입조, 1개 세트 ; 5.6 순수한 메뚜기 크리닝 장치, 1개 세트 ; 5.7 순수한 메뚜기 2차 냉각 기계, 1개 세트 5.8 노, 1개 세트를 완화시키는 순수한 메뚜기
|
