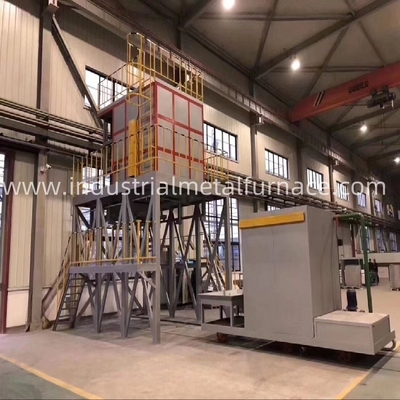

1400×1400×1100mm 하락 바닥 빠른 650도 알루미늄 T6 열
처리 오븐 소화 용액
1신청
알루미늄 합금 고체 용액 및 소화 열 처리 저항 오븐은 주기적인 작동 유형입니다
저항 오븐, 주로 알루미늄 합금 부품의 빠른 소화 및 용액 처리에 사용됩니다.
이 오븐의 작업 조각은 좋은 열 순환과 비교적 균일한 매달린 동작을 채택
온도
가열 및 단열 후, 작업 조각은 빠르게 오븐에서 떨어질 수 있습니다
10초 이내에 중간에, 그리고 진압 처리 품질은 높습니다.
온도 제어 시스템은 PID 제로 크로싱 트리거 티리스터와 일본 Shimaden 지능형
SR13 프로그래밍 가능한 온도계. 오븐은 좋은 안정성을 가지고 있으며 종이 없는
자동으로 온도 및 과 온도 경보를 기록 하는 기록기
작업 조각이 과열되지 않습니다.
전기 진압 오븐의 기계적 송전 부품은 서로 연결된 제어 및 작동을 채택합니다.
2주요 기술 매개 변수
| - 아니 | 항목 | 기술 매개 변수 |
| 1 | 정량력 | 110KW±5% (1-100% 조절 전력) |
| 2 | 정량 전압 | 380V 단계: 3P 주파수: 50HZ |
| 3 | 이름 온도 | 650 °C |
| 4 | 온도 조절 방법 | SCR, PID 조절기, 일본 전기 계기 온도 조절기, 485 통신 인터페이스와 10.1인치 터치 화면U 디스크로 수출, 초온 경보로 스크린샷을 찍는 등 |
| 5 | 난방 구역 수 | 1 구역 |
| 6 | 연결 방법 | Y |
| 7 | 오븐 온도 균일성 | ± 5°C |
| 8 | 온도 조절 정확도 | ± 1°C |
| 9 | 바구니의 내부 차원 | 1400×1400×1100mm |
| 10 | 소화 하락 시간 | ≤ 10초 |
| 11 | 빈 오븐 가열 시간 | ≤ 1시간 |
| 12 | 기기의 온도 조절 정확도 | ≤ 10KW |
| 13 | 순환 팬 전력 | 7.5KW 4극 변주 주파수 팬 1 세트 |
| 14 | 부하를 올리는 엔진 | 2톤의 이중 속도 린치, 10m/min, 20m/min 아래로; 승강속은 10/20m/min, 이중 속도 모터, 전자기 브레이크, 이중 속도 전기 제어 상자,그리고 19의 지름의 20 미터 철끈.5mm |
| 15 | 오븐 옆 외벽의 온도 상승 | ≤ 35 °C |
| 16 | 충전 용량 | <1200kg |
| 17 | 오븐 문을 클램핑하는 방법 | 실린더 클램핑 |
| 18 | 난방 방법 | 모든 주위에 저항 벨트 난방 |
3구조 소개
전기 오븐 T6 드롭바운드 구조는 난방, 리프팅 메커니즘,
소화 장치,
제어 시스템 및 다른 부품
3.1열기 오븐
난방은 전기 오븐 몸체, 난방 요소, 뜨거운 공기 순환 장치, 기본으로 구성됩니다.
프레임과 오븐 문
닫기 장치 등
소화 오븐 껍질의 프레임은 10 # 채널 스틸 (채널 스틸 프레임의 간격
≤ 800mm) 이며, 오븐 껍질의 철판의 두께는 ≥ 4mm입니다.
그것은 순환 팬의 뜨거운 공기 흐름이 오븐 몸섬유를 닦는 것을 막을 수 있습니다.
내부 벽의 위쪽은 3mm 두께의 1Cr18Ni9 열 저항성 스테인레스 스틸 판으로 용접되어 있습니다.
뜨거운 공기 순환 장치는 팬 장치와 공기 안내판으로 구성됩니다. 팬 장치는 위에 배치됩니다.
열에 저항하는 강철으로 만들어져 원심피난 팬 블레이드를 형성합니다.
그리고 생산 과정에서 동적 균형이 이루어지고, 블레이드와 샤프트 연결은 견과류로 강화됩니다.
팬 샤프트는 1Cr18Ni9Ti 재료로 만들어졌습니다.
기본 프레임은 오븐 몸을 배치하는 데 사용되며 16 # 큰 채널 강철으로 용접됩니다.
오븐 문과 오븐 껍질은 또한 프레임으로 용접 된 12 # 채널 강철으로 만들어집니다. 외부 벽은 또한
소재로
6mm 강철 판, 그리고 내부 벽은 2mm 두께의 1Cr18Ni9로 만들어집니다.
반열성
섬유 바늘로 뚫린 면을 단열 및 열 보존 재료로 사용한다.
용액 T6 열 처리 오븐 문과 오븐 몸체는 실린더 압축 부드러운 밀폐로 밀폐됩니다.
오븐 뒤에
문이 꽉 차면 실린더를 이용해서 위로 밀어내고, 면섬유를 이용해서 부드러운 밀폐를 만듭니다.
재료 바구니는 304 스테인레스 스틸 쿼어 튜브와 304 스테인레스 스틸 프로필로 만들어졌습니다.
모바일 물 탱크: 모바일 소화 물 탱크는 5mm 두께 304 스테인레스 스틸 판과 큰
채널 스틸 용접 및 강화 하단 프레임은 14 # 채널 스틸로 용접되어 있으며, 물 순환
장치는 4KW의 뜨거운 물 펌프입니다. 전기 이동 메커니즘은 이동 물 탱크 아래에 설치되어 있으며, 6 개의 바퀴가 있습니다.
3줄로, 앞면에는 바퀴를 움직이기 위해 절단기가 있습니다. 작업 조각을 오븐에서 꺼내기 전에
그것은 전기 이동에 의해 오븐 몸의 바닥으로 이동하고 오븐 몸의 외부로 열립니다.
사용되지 않습니다. 물 탱크는 U 모양의 난방 파이프로 물 탱크를 가열하고
물의 온도를 안정시키는 전자 제어 시스템
난방 전력: 45KW
3.2 승강장치
리프팅 메커니즘은 2단 린치, 로딩 바구니, 리프팅 체인, 롤링 휠 등으로 구성됩니다.
린치는 기본 프레임의 한쪽에 설치되어 있으며 자율 잠금과 함께 낮은 속도 비율 감소기를 채택
충전 프레임이 충전 프레임을 방지하기 위해 충전 프레임이 어떤 위치에서나 머물 수 있고 느려질 수 있도록 하는 장치
가시화 탱크가 떨어질 때 빠르게 부딪히면
3.3 제어 시스템
온도 제어 시스템은 PID 제로 교차 트리거 티리스터와 일본 Shimaden 스마트 미터를 사용합니다
온도를 조절하기 위해 종이 없는 기록기를 사용하여 온도 상승 곡선을 기록하고,
경보가 설정되어 있습니다. 이중 제어 작업 조각이 과열되지 않도록합니다.
T6 드롭바운드 오븐의 기계적 전송 부품은 오븐을 제어하는 것을 채택합니다.
문이 약간 열리고, 환기장치와 난방 요소의 전원 공급이 자동으로 끊어집니다.
리프팅 장치의 전원 공급 장치가 자동으로 복원됩니다. 충전 바구니가 지정된 위치에 도착하면
오븐의 위치와 오븐 문이 닫히면 승강장치의 전원 공급이 자동으로 끊어집니다.
환기 장치의 전원 공급 장치와 난방 요소는 오븐 문이 연결된 후에만 연결될 수 있습니다.
부적절한 작동으로 인한 사고를 방지하기 위해 닫습니다.
5공급 범위
| - 아니 | 항목 | 양 |
| 1 | 난방 및 소화 오븐 | 1 세트 |
| 2 | 승강장치 | 1 세트 |
| 3 | PID 터치 스크린 제어 시스템 | 1 세트 |
| 4 | 열쌍, 보상 전선 | 1 세트 |
| 5 | 트롤리 | 1 세트 |
| 6 | 스테인레스 스틸 로딩 래크 | 2개 |
| 7 | 스테인리스 스틸 이동식 물탱크 | 1 세트 |
| 8 | 기본 도면 | 1pc |
| 9 | 장비 일반 도면 | 1pc |
| 10 | 전기 스케마 | 1pc |
| 11 | 전기 오븐 사용 설명서 | 1pc |
6주요 부품 목록
| - 아니 | 항목 | 이름 |
| 1 | 온도 조절기 | 일본 시마덴 인스트루먼트 |
| 2 | 전력 조절기 | 장수 덩시안 |
| 3 | 저항 밴드 | 베이징 쇼랑 |
| 4 | 단열 재료 | 산둥 루얀그룹 |
| 5 | 반열물질 | 이징, Jiangsu |
| 6 | 철강 | 탄산 철강, 안산 철강 |
| 7 | 스테인레스 스틸 판 | TISCO |
| 8 | 터치 스크린 | MCGS, 중국 |
| 9 | 감축기 | 젠수 이판 변속기 |
| 10 | 2단 린치 | 상하이 선웨이 |
| 참고: 위의 구성은 기존의 구성 요소가 사용 불가능하기 때문에 고객이 알아차리지 않고 동등 수준의 브랜드로 변경할 수 있습니다. | ||
