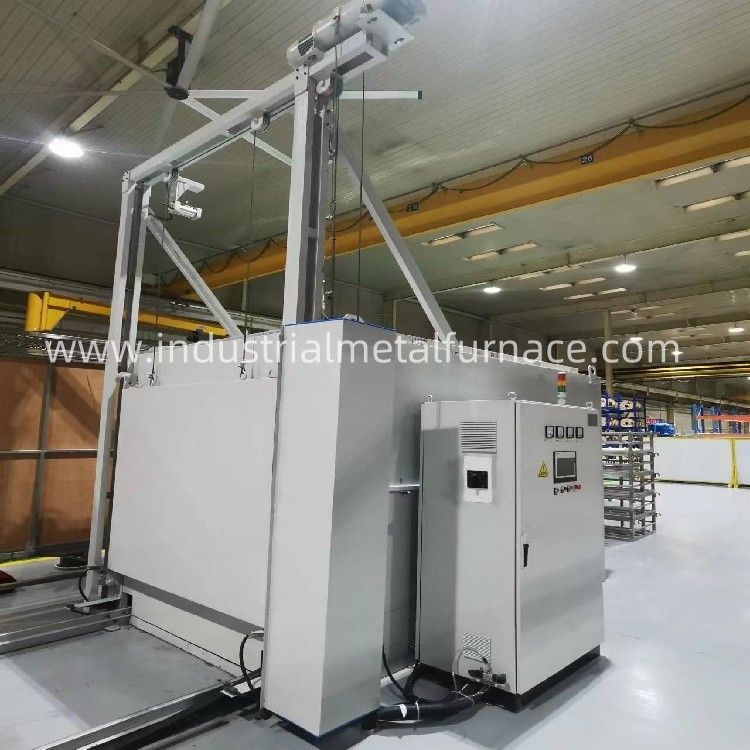

맞춤형 185도 알루미늄 합금 노화 열 처리 오븐
1신청
알루미늄 합금 노화 열 처리 저항 오븐은 주기로 작동 유형의 저항 오븐, 주로
소금 합금 주름의 노화 처리에 사용되며 소화 처리 후 열 용도로도 사용할 수 있습니다.
300°C 이하의 공기에서 다른 작업 부품을 처리합니다.
오븐은 좋은 열순환과 비교적 균일한 온도를 가지고 있습니다.
온도 제어 시스템은 PID 제로 교차 트리거 티리스터와 일본 섬 미터를 사용하여 제어
고령화 열처리 오븐은 좋은 안정성을 가지고 있으며 기록하는 종이 없는 기록기를 채택
두 가지 제어 기능을 위한 온도 및 과온 경보 장치로 작업 조각이 과열되지 않도록 합니다.
2주요 기술 매개 변수
| - 아니 | 항목 | 기술 매개 변수 |
| 1 | 정량력 | 75KW+5% |
| 2 | 정량 전압 | 380V 단계: 3P 주파수: 50HZ |
| 3 | 이름 온도 | 300 °C, 보통 185 °C |
| 4 | 온도 조절 방법 | PID 제어, 티리스터 제어, 일본 전기 계정 제어, 10.1인치 터치 스크린 제어 |
| 5 | 난방 구역 수 | 2 구역 |
| 6 | 연결 방법 | Y |
| 7 | 오븐 온도 균일성 | ± 5 °C |
| 8 | 온도 조절 정확도 | ± 1 °C |
| 9 | 바구니의 내부 차원 | 1900×1900×1600mm |
| 10 | 충전 용량 | ≤ 10초 |
| 11 | 빈 오븐 가열 시간 | ≤ 0.5 h |
| 12 | 빈 오븐 전력 손실 | ≤10% |
| 13 | 순환풍기 | 2 세트 4KW |
| 14 | 오븐 옆 외벽 온도 | ≤ 30 °C |
| 15 | 전기 트롤리 여행 모터 | ≤ 35 °C |
| 16 | 오븐 문을 열고 닫는 모드 |
전기 승강장
|
3구조 소개
전기 오븐 구조는 오븐 몸체, 난방 장치, 제어 시스템 및 기타 부품으로 구성됩니다.
3.1 오븐 몸체
금속 껍질의 오븐 열 처리의 프레임은 용접되어 세క్షన్ 강철으로 형성되며 외부 벽은 만들어집니다.
고품질의 냉불 철판, 소 열 변형 계수. 내부 부리 알루미늄 실리케이트를 사용
열을 낮추기 위한 단열 및 열 보존 물질로 불투명 섬유 바늘 뚫린 면
오븐 벽의 상승 내부 벽은 스테인레스 스틸 판으로 닫혀 있습니다.
오븐 문과 오븐 껍질은 또한 용접 철 프레임으로 만들어집니다, 외부 벽은 또한 냉 laminated
철판, 그리고 내부 부리는 소용돌이용으로 알루미늄 실리케이트 반열성 섬유로 만든 바늘로 뚫린 면으로 만들어집니다.
그리고 열 보존 물질.
트롤리는 12/14 채널 스틸로 만들어집니다. 재료는 트롤리 표면에 있는 바구니에
작업실 크레인, 그리고 트롤리는 오븐으로 몰려갑니다.
고무 아스베스ቶስ 포장은 오븐 입에 부착되어 있습니다. 상자형 오븐 문이 닫히면,
열이 분산되지 않도록 오븐 입구에 있는 아스베스ቶስ 고무 포장지에 단단히 부착합니다.
3.2 난방장치
난방 요소는 0Cr25AL5의 양쪽에 배치 된 난방 튜브를 채택합니다.
금속 철도입니다. 그것은 긴 서비스 수 있습니다.
열 처리 오븐의 안정성과 균일성을 보장하기 위해 전기 저항 오븐은 환기 장치가 장착됩니다.
(전체 세트가 외부에서 구입됩니다.) 및 공기 안내 시스템. 환기 장치는 오븐 몸의 위에 설치됩니다.
그리고 팬은 1Cr18Ni9Ti 열에 저항하는 강철으로 만들어져 원심피난 팬 블레이드를 형성합니다. 공기 안내 시스템은
공기 안내판과 공기 보호판. 공기 안내판은 오븐 상단에 설치되어 있으며 공기 안내 구도가 있습니다.
팬을 켜면, 바람은 팬에서 밖으로 던져, 두쪽의 난방 요소에 균등하게 불어
에어 가이드 구간을 통해 오븐을 뚫고, 에어 쉴드의 바닥에 있는 에어 가이드 포트를 통해 오븐으로 불어 들어갑니다.
그 다음 팬의 바닥에 있는 공기 안내 포트에서 팬으로 빨아들여서
가열기에 의해 생성된 열을 오븐으로 가져가서 작업 조각이 균일하게 뜨겁습니다.
3.3제어 시스템
노화 열 처리 오븐의 온도 제어 시스템은 PID 제로 교차 트리거 티리스터와 일본 Shimaden
또한, 종이 없는 기록기는 온도를 기록하고, 과온 경보는
작업재가 과열되지 않도록 사용된다.
전기 오븐의 기계적 전송 부품은 융합 제어, 즉 전원 공급을 채택합니다.
환기 장치와 난방 요소는 오븐 문을 열면 자동으로 차단됩니다.
환기 장치와 난방 요소는 오븐 문이 완전히 닫힌 후에만 연결될 수 있습니다.
오작동으로 인한 오작동과 사고
