연속 전기 난방 고정 부품 나사 망 벨트 오븐 80800 500 ∼ 650 kg / 시간

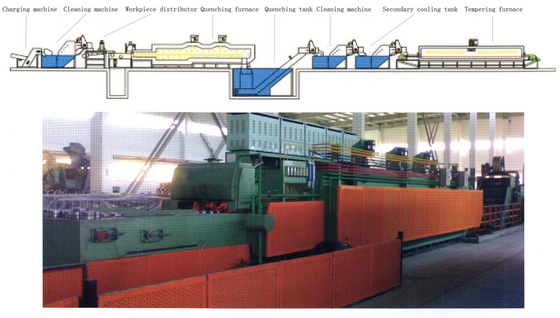

1생산 라인의 구성
자석식기 → 앞부 디그레이싱 및 청소 탱크 → 연속 메탄올 가스 탄화 (소화 및 탄화)
끄는 오븐 → 끄는 냉각 탱크 → 탈지방 래크 → 후면 탈지방 및 청소 탱크 → 연속 열
공기 완화 오븐 → 흑화 탱크 → 건조 오일링 기계 → 자동 온도 제어판 → 단점
산화탄소 농도의 자동 제어 시스템
2기술 매개 변수
|
총 전력: 약 650KW (지원 전력 포함) 전체 길이는 약 50미터 전체 무게: 약 55000kg 생산성: 소화 및 완화 약 650-800kg / h, 탄화화 약 500-650kg / h입니다. 출력은 작업 조각의 모양, 크기 및 쌓기 조건에 따라 다릅니다. 제품명: 고정장치, 하드웨어, 도구 제품 재료: 45#, 40Cr, 35CrMo, GCL15 등 |
3특징
전체 오븐은 특히 작업 조각의 열 처리 품질을 충족하고 사용자의 작동을 개선하기 위해 설계되었습니다
유연성: 조정 가능한 망 벨트 속도, 냉각 물과 청소 물의 자동 순환,
방화연속의 대기 자동 제어 및 환경 오염 방지
고품질 난방 시스템, 제어 장치 및 합리적인 오븐 설계는 소화 오븐의 균일 온도를 보장합니다.
합리적인 오븐 구조 설계 및 대기 자동 제어 시스템은 균일한
소화연속의 대기.
소화 컨베이어 벨트 오븐의 탄소 잠재력은 산소 탐사기와 탄소 제어 미터에 의해 제어됩니다.
PLC 모니터
그리고 정확한 실시간으로 방화 및 완화 오븐의 메시 벨트의 전송 시간을 제어하여
작업 조각의 열 처리 시간 및 품질
진압 오일 온도 범위는 70-90 °C에서 자동으로 제어되며 냉각 오일의 입수 온도는
80 °C 이하. 소화 탱크는 순환 성능을 보장하기 위해 순환 혼합 및 냉각 장치가 장착되어 있습니다.
물의
진압 오븐은 동시 전송을 위해 상위와 하위 이중 줄 롤러를 채택, 그래서 메시 벨트는
작동 중 최소한의 긴장에 노출되고 긴 사용 수명을 가지고 있습니다.
소화 오븐의 양쪽 끝에있는 지원 롤러는 높은 온도에 저항하는 특별한 큰 클리어런스에 의해 지원됩니다.
베어링
합리적인 오븐 구조 설계는 효과적으로 보호 대기 소비를 절약하고 온도를 줄일 수 있습니다.
오븐 벽의 벽 온도는 ≤ 50 °C + 실내 온도,
템퍼링 오븐은 ≤ 40 °C + 실내 온도입니다.
오븐의 전열 부위에 두 개의 불 커튼이 설치되어 오븐 내의 보호 대기의 손실을 방지합니다.
사용된 메탄올의 양을 줄이고 생산 비용을 줄입니다.
제어 캐비닛에 자동 경보 장치가 있습니다, 전송 시스템은 서로 잠겨 있고 경보, 온도
제어 장치에는 과온 및 저온 소음 및 빛 경보가 있으며 전송 시스템은 전송
음향 및 빛 경보.
구매자에게 에너지를 절약하기 위해, 소화 오븐 부리 단열 소재는 모두 수입 제품입니다. 판매자는
방열층의 설계와 생산에 많은 개선이 이루어졌습니다. 이는 에너지를 완전히 절약하고
오븐의 대기 소비. 소화 오븐 벽 단열 두께는 390mm이며 오븐은
일본 아이솔라이트 섬유 담요, 섬유판, 열 단열 벽돌, 탄화 방지 벽돌로 지어졌습니다.
판매자는 끄는 오븐의 방출 끝에 있는 뒷 벽 패널에 세 개의 관찰 구멍을 설계했습니다.
장비가 정상적으로 작동할 때, 오븐에 있는 작업 조각의 작동 상태와
중심이 되는 것을 관찰할 수 있습니다.
연속 망 벨트 열 처리 오븐은 수동, 자동 및 수동 자동 (선택) 으로 장착됩니다.
진압 오븐과 완화 오븐의 온도 정확성을 보장하기 위해, 장비 열 쌍
모두 타이완에서 만들어집니다 (K형 열쌍).
탄화화 오븐 홉퍼는 액체 표면 아래 50mm를 당기는 순환 조동 파이프 라인 세트를 가지고 설계되었습니다
추운 오일 멀리 방화 탱크에서 떨어지는 항구로 오일 연기의 형성과 노화를 줄일 수 있습니다.
또한 판매자의 진압 오븐 드롭 호퍼는 특별한 디자인을 채택하여
석유 연기의 발생.
진압 오븐과 템퍼링 오븐의 벽 패널은 6mm 강철 판으로 구부러지고 용접됩니다.
소화 오븐의 용접이 완료되면 판매자는 누출 탐지를 위해 가솔린을 사용합니다. 이는 효과적으로 예방 할 수 있습니다.
오븐의 부체 용접의 부적절함으로 인한 장비 누출
방사선 튜브는 열을 잘 전달하기 때문에 방사선 튜브의 지름이 커질수록 더 많은 열을 잃게 됩니다.
이는 오븐 벽의 사용 수명에 큰 영향을 미치며 오븐 벽 온도가 너무 높을 수 있습니다.
방사선 튜브에서 열 손실을 줄이기 위해, 방사선의 지름
판매자가 끄는 오븐과 완화 오븐에 사용하는 튜브는 각각 Φ 94mm와 Φ 89mm입니다.
엘리베이터 컨베이어 체인의 서비스 수명을 늘리기 위해, 청소 기계와 냉각 탱크 사용 3-인치
컨베이어 체인
소화 오븐과 완화 오븐의 난방은 모두 티리스터 모듈과 전력
컨트롤러
제어 캐비닛에 온도 제어 미터는 모든 대만 델타 제품이며 전력 생산 때 사용할 수 있습니다
가열 가열에 대기 내부를 측정하는 인터페이스는 가열 가열에 예약되어 있으며
판매자는 오븐 내부의 대기량을 측정합니다.
