1. 구매자 요구 사항

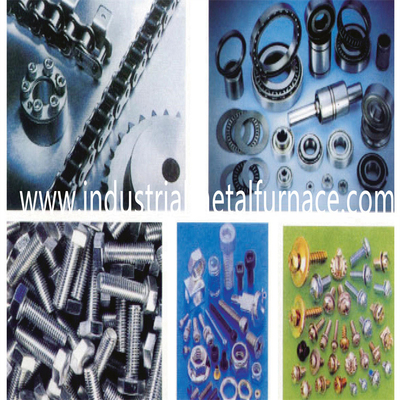

1.1 제품: 패스너;
1.2 공정: 담금질, 청소, 템퍼링;
1.3 생산성: 약 90-130kg/h
1.5 구매자의 요구 사항에 따라 우리는 권장합니다
300*3200*5mm의 유효 크기를 가진 머플 메쉬 벨트 저항로 1개.
2.열처리로 라인의 기본변수
전원 공급 장치: 380V, 3상, 50HZ;
전체 라인의 전원 공급 장치: 190KW;
장비 총 중량: 18000kg
총 노 길이: 약 19500mm;
공정 흐름: 담금질로→담금질 탱크→세척 기계→
템퍼링로 및 전기 제어 시스템;
3.특징
3.1 열처리로는 외국 기술을 흡수합니다.용광로
중국산이지만 핵심 부품에는 고품질 해외 브랜드를 채택합니다.
ㅏ그리고 용광로의 전반적인 품질은 국제 수준에 도달합니다.

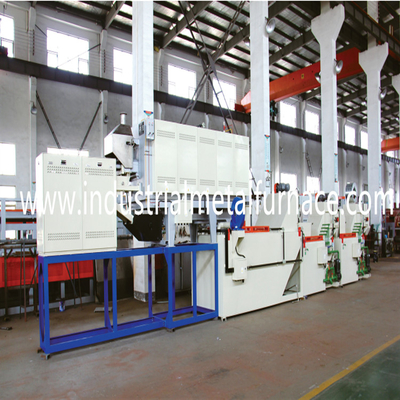

3.2 메쉬 벨트 열처리로는 담금질로 구성되어 있으며,
담금질 탱크, 청소 기계, 템퍼링로 및 전기 제어 시스템.
4. 장비 매개변수
4.1 정격 온도
담금질로 담금질 탱크 청소 기계 템퍼링로
820~920℃ 40~80℃ 40-60℃ 300-650℃
4.2 생산성
담금질: 90-130kg/h (제품 모양, 무게, 적재 상황에 따라 다름)
4.3기압
담금질로: 메탄올 및 프로판;
템퍼링로: 공기;
4.4 메쉬벨트형 담금질로
메쉬 벨트 폭 300mm
작업 영역 길이: 3200mm
작업 높이: 50mm
4.5 담금질 탱크
메쉬 벨트 폭 : 500mm
탱크 깊이: 1700mm
탱크 폭: 1200mm
탱크 길이: 3200mm
4.6 청소 기계
메쉬 벨트 폭 : 500mm
유효 길이: 2400mm
4.7 템퍼링로
메쉬 벨트 폭 : 500mm
유효 길이: 4000mm
유효 높이: 80mm
5. 단위별 기술 사양
메쉬 벨트 담금질로
메쉬 벨트 담금질로는 생산 라인의 핵심 부분입니다.구성되어 있습니다
로본체, 라이닝, 머플, 바닥판, 메쉬벨트 구동장치, 가열장치
장치 및 온도 조절 장치.
1개의 주요 매개변수:
침탄 메쉬 벨트로 폭 : 300mm
가열 면적 길이 : 3200mm
온도 제어: 4구역 PID 제어;
정격 출력: 70KW;
노 온도 균일성: ≤±5℃;
동일한 섹션의 온도 균일성: ≤±3℃;
로 외벽 온도 상승: ≤50℃
2메쉬벨트 구동장치
메쉬 벨트 드라이브는 퍼니스 바닥에 의한 동기식 지지를 채택합니다.
메쉬 벨트가 견딜 수 있도록 왕복 운동 모드의 플레이트
고온에서 최소 장력.
2.1 메쉬 벨트 구동 속도: 30~150mm/min, 주파수 변환 속도 조절.
2.2 메쉬 벨트: 300*13200*1.2/1.8mm, SUS314, 1개 조각;
2.4 감속기어 0.75kw, 1 세트;
2.5 머플 탱크 SUS310, 1 세트;
2.6 이동식 노 바닥판, 1Cr25Ni20Si2, SUS310(정밀 주조), 1개;
2.7 복귀 통로, 1 세트;
2.8 물 탱크, 1 세트;
3 보온 소재
3.1 내부 지붕 벽에는 다음이 늘어서 있습니다.수입됨고온 세라블랭킷 블록.
3.2 전기 저항로 측벽은 다음과 같이 늘어서 있습니다.수입됨고온 열
보존 보드.
3.3 메쉬 벨트 컨베이어로 바닥은 고품질 열로 제작되었습니다.
보존 벽돌.
3.4 벽돌을 수용하는 벨트형 노 바닥 발열체가 높다
알루미나 변형 벽돌, 총 8개.
3.5 머플 탱크 바닥판(탄화규소), 8개.
4 가열 장치
저항선, Cr15Al5, ￠35mm, 77개;
저항선, Cr15Al5, ￠19mm, 2개;
도자기 튜브, 고알루미나 소재, 154개;
배기팬(0.25KW),1 세트;
열전대, K 유형, WRN130, 4개;
6.로 내부 분위기
메탄올 유량계, 1 세트;
프로판 유량계, 1 세트;
기준 가스 유량계, 2세트;
공기 펌프, 4W, 2 세트;
산소 프로브,TC-K-06,1개;
솔레노이드 밸브, 1/4, 1pc;
7. 온도 조절 장치
메쉬 벨트 컨베이어로는 4개의 온도 구역으로 설정되어 있습니다.퍼니스는 PID로 제어되며,
각 구역에는 각 구역의 난방 성능을 확인하기 위한 전류계가 설정되어 있습니다.
온도와 탄소 잠재력은 지능형 온도에 의해 제어됩니다.
제어 장치.자동 방식과 수동 방식이 있습니다.
온도는 과열 및 저온으로 설정됩니다.
가청 경보 및 열 커플 파손 경보. 구동 시스템은 다음과 같이 설정됩니다.
비정상적인 운전 결함 시각 및 청각 경보.
온도 조절기, 4세트;
열전대, WRN120, K 유형, 4개;
8. 냉각 탱크
탱크 본체는 탱크 본체, 승강 장치, 가열 장치, 냉각 장치로 구성됩니다.
장치 및 온도 조절 장치.담금질 매체는 밝은 담금질 오일입니다.
1. 탱크 본체 : 탱크 본체는 강판과 단면 강철로 치밀하게 용접됩니다.
용접 방식.
탱크 용량: 약 4000L, 1200*1700*3600mm (W,D,L)
승강 장치, 1 세트;
메쉬 벨트는 체인 전달 메커니즘을 채택합니다.
승강 스탠드, SUS304, 1개;
메쉬 벨트 폭: 500mm;
스프로킷 휠 및 체인: P=50.8mm, SUS304, 4세트;
베어링, UCT,UCP/208, 4 세트;
메쉬 벨트: 500*13250*1.2/2.8mm,SUS304, 1개 조각;
V자형 보호판, 500*50*40mm, 1 세트;
구동 감속 기어, 0.55KW, 1 세트;
메쉬 벨트 속도:3-15분(미츠비시 인버터 제어);
과부하 보호 장치, 1 세트;
담금질 액체 순환 시스템
순환 펌프, 2.2kW, d=50mm, 1 세트;
공기 냉각식 열교환기, 1 세트;
난방 장치
히터: 380V/4KW, 6개 조각;
관형 열교환 W형 : d=25mm (담금질 열 활용)
세척액을 가열하는 오일), 1 세트;
열전대, PT100, 1개;
온도 조절기, 1 세트;
레벨 컨트롤러
레벨 컨트롤러는 알람으로 상한 및 하한 레벨을 제어할 수 있습니다.
레벨 컨트롤러, UK-03, 1세트;
건조용 팬, 0.75kW, 1 세트;
운전 감지 장치, 1 세트;
9. 메쉬 벨트 헹굼 기계
연속 메쉬 벨트 퍼니스 헹굼 기계는 3가지 작업으로 설계되었습니다.
위치는 온수침수세척 1개, 온수분사 1개, 분사세척 1개입니다.
공기 건조.기계에는 강력한 노즐이 장착되어 있습니다.
1가지 유형: 메쉬 벨트 침지 및 제트 청소 유형;
2메쉬벨트 구동장치는 반송대, 반송체인,
스프로킷 휠, 메쉬 벨트 및 구동 감속 기어.
메쉬 벨트 폭: 500mm
메쉬 벨트: 500*6600*1.2/2.8mm, 1개 조각;
스프로킷 휠 및 체인 휠, P=50.8mm, 1 세트;
베어링, UCT/UCP208, 4 세트;
감속 기어, 0.75KW, 1 세트;
3 세척 탱크는 강판으로 만들어집니다.뜨거운 물이 포함되어 있어요
챔버 및 스프레이 청소 시스템.
탱크 용량: 200L
비눗물 헹굼 장치
헹구는 펌프: 1.5kW d=40mm, 1 세트;
쓰레기 구멍: 1개 조각;
4 온도 조절
전기 가열 장치: 380V/4Kw, 6개 조각;
난방 전력: 24Kw;
온도 열전대, PT100, 1개;
온도 조절기, 1 세트;
물 보충 자동 공급 장치, 1 그룹;
오일 및 물 분리기, 오버플로 유형, 1 세트;
오일 보충 펌프, 370W, 1 세트;
운전 결함 탐지 장치, 1 세트;
10. 메쉬 벨트 템퍼링로
메쉬 벨트 템퍼링로는 상단 및 하단 벽에서 부품을 가열합니다.
각 가열 구역에는 온도 균일성을 향상시키기 위한 1개의 공기 순환 팬이 있습니다.
용광로 내부.메쉬 벨트는 지지 롤러 전달 메커니즘을 채택합니다.
1개의 주요 매개변수
1.1 메쉬 벨트 폭: 500mm
1.2 가열 면적 길이: 4000mm
1.3 정격 출력: 48kW
1.4 가열 제어: 2존 PID 제어;
1.5 노 온도 균일성: ≤±5℃, 노 외벽 온도 상승: ≤45℃;
전면 스탠드 2개
전면 스탠드는 템퍼링로의 입구 테이블입니다.그것은 다음과 같이 구성되어 있습니다
프레임과 지지 롤러.
2.1 전면 스탠드 크기: 1500*700*980mm
2.2 지지 롤러, ￠219mm, 1 세트;
지지 롤러, ￠89mm, 1 세트;
3. 노 본체
템퍼링로 본체는 쉘과 베이스 프레임으로 구성됩니다.5mm로 되어있어요
강철 플레이트 및 10# 단면 강철.
템퍼링로 본체 크기: 4000*1375*1760mm;
11. 퍼니스 상단의 커버 플레이트는 섹션으로 만들어져 쉽게 사용할 수 있습니다.
유지.
4. 메쉬 벨트 구동 장치
4.1 메쉬 벨트는 지지 프레임에 의해 구동됩니다.메쉬 벨트는 후방 구동 방식입니다.
유형이므로 고온에서 인장력이 최소화됩니다.
4.2 메쉬 벨트 구동 속도::30~120mm/min, 인버터 제어;
4.3 메쉬 벨트: 500*14000*1.2/1.8mm, SUS304S, 1개 조각;
4.4 지지 프레임, 500*4000mm, SUS304, 1 세트;
4.5 체인 및 스프로킷 휠, P=19.05mm, 1 세트;
4.6 감속기, BWEY121-43*43-0.75kW, 1 세트;
5. 보온재
5.1 벽은 가벼운 보온 벽돌 + 규산염 알루미늄 섬유 담요를 채택합니다.
5.2 바닥은 가벼운 보온 벽돌 + 규산염 알루미늄 섬유판을 채택합니다.
5.3 퍼니스 본체의 상단은 규산염 알루미늄 섬유면을 채택합니다.더위
보존 재료는 공기 덕트를 감싸고 있습니다.
5.4 사용된 접착제는 고온형 1000이다.
6. 가열 장치
방열관은 본체 상부와 하부에 설치됩니다.
6.1 전기 방열관, 220V/1.0kW, 24개;
6.2 온도 조절기, Honeywell, 2 세트;
6.3 열전대, K형, 2개;
7개의 순환 팬, 수입 기술, 2 세트;
7.1 베인 샤프트,￠55mm SUS304,2 개;
7.2 원심 날개, ￠320, SUS304, 2개;
7.3 베어링, (NSK) UCFY211/209, 2 세트;
7.4 모터, 1.5kw, 2 세트;
7.5 오일 냉각 탱크, 2개;
7.6 메쉬 벨트 구동 감지 장치, Omron, 1 그룹;
12. 컴퓨터 전기 제어
전기 제어 캐비닛의 집단 배선
전기 제어 캐비닛, 600*700*2000mm, 5개 조각;
연속 컨베이어 메쉬 벨트 퍼니스제어하는 PLC에 의해 모니터링됩니다.
온도, 액체 레벨 및 구동 장치.통제 시스템에는 청각이 있습니다
시각적 경보, 안전 연동 시스템, 관찰을 위한 시뮬레이션 화면
용광로 실시간 성능.각 유닛에는 단일 이동 기능이 있습니다.
그리고 연계.자재 막힘 상황 발생시 각 유닛의 메쉬 벨트
시계 방향이나 시계 반대 방향으로 움직일 수 있습니다.냉각 탱크가 움직임을 멈출 수 있음
등온 과정을 위해 일시적으로.
