시간 당 300KG가 메시 벨트 노 부분을 만듭니다
등온 소둔 처리를 위해

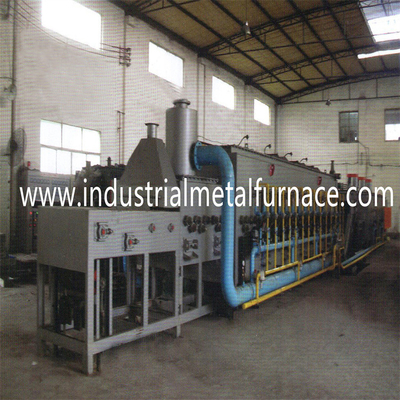

1. 메시 벨트 열처리 용광로
메쉬 벨트 로 노르말라이징로는 라인의 핵심 부분입니다.열처리를 위한 메시 벨트 노는 포함됩니다
메 피대 구동 장치, 열 보존성 물질의 장치를 가열시키기 . 그리고
온도 조절 장치. 표준화 연속적인 메쉬 벨트 로는 포함됩니다
예열 지역과 퍼니스 쉘의.
2. 장비 상술
2.1 냉각 기관
냉각 기관은 컨베이어, 냉각 순환 팬으로 구성됩니다,
열 보존성 몸과 구동 장치.
2.2 등온 소둔 노
팔려고 내놓 등온 소둔 메쉬 벨트 로는 상부 및 하부를 채택합니다
열전달 방사선 관을 통해 설계를 가열시키기. 각각 구역은 큰 1로 설정됩니다
온도 균일성에 도달하기 위한 전력 허풍 순환 팬.
2.3 전기 제어 상자
전체 생산 과정은 컴퓨터에 의해 관리되고 PLC 시스템에 의해 모니터링됩니다.
제어 시스템은 온도, 구동 시스템, 액위, 등을 제어합니다.
시스템은 안전 상호 링크와 들을 수 있는 고장과 시각 경보를 가지고 있습니다.
3.구성 목록
| 부정 | 항목 | Q'ty | 식자재원산지정보 | 기록 | |||
| 가열 노 | |||||||
| 1 | 퍼니스 쉘 | 철골 구조물 Q235 | 모두 | 공장은 합니다 | |||
| 내저항강 | 모두 | 일본 | SUS310S | ||||
| 2 | 마무리 | 앵커링부 SUS310S | 모두 | 일본 | |||
| Cera 덮개 1260년 | 모두 | 아이솔라이트 | |||||
| Cera 덮개 1400년 | 모두 | 아이솔라이트 | |||||
| 고알루미나 cera 포괄적 1260년 | 모두 | 아이솔라이트 | |||||
| 열 보존성 이사회 1000년 | 모두 | 아이솔라이트 | |||||
| 고알루미나는 B5를 벽돌로 두릅니다 | 모두 | 아이솔라이트 | |||||
| 점착성 1500년 | 모두 | 일본 | |||||
| 3 |
난방 |
전기적 히팅 | 외부 파이프 c120mm | 36개 세트 | 일본 | ||
| 가열 소자 | 36개 세트 | 상하이 | |||||
| 절연체 | 36개 세트 | 이이싱 | |||||
|
서멀 커플 WRN430-K 1000 |
4개 부분 | 초칭 다정 | |||||
| 트랜스 380V/42V | 4개 세트 | 상하이 | |||||
|
4
|
구동 장치 |
히팅 챔버 지지 롤러 c50/89 | 27개 부분 | 다후, 우시 | SUS310 | ||
| 예열실 지지 롤러 c50/89 | 8개 부분 | 다후, 우시 | SUS04 | ||||
| UCL207을 지니기 | 모두 | NSK | |||||
| 체인과 체인 기어 P=19.05mm | 모두 | 스초우 | |||||
| 환원제 ASX70-120-0.75kW | 1개 세트 | 정타, 대만 | |||||
| 메시 벨트 600*18000* 2/2.5 | 1개 부분 | 스황싱 | SUS314 | ||||
| 근접 스위치 | 1개 부분 | 옴론 | |||||
| 냉각 기관 | |||||||
| 1 | 철골 구조물 Q235 | 모두 | 공장은 합니다 | ||||
| 2 | 메시 벨트 800*8500*2.5/3.5mm | 1개 부분 | 스황싱 | SUS304 | |||
| 3 | 냉각 Fan 0.75kW | 4개 세트 | 이링다, 상하이십시요 | ||||
| 4 | 환원제 ASX-60-100-0.75kW | 1개 세트 | 정타, 대만 | ||||
| 5 | 체인과 체인 기어 P=76.2mm | 모두 | 스초우 | SUS304 | |||
| 6 | 서멀 커플 크 형 | 1개 부분 | 초칭 다정 | ||||
| 7 | 과부하 보호기 | 1개 세트 | 수입 기술 | ||||
| 8 | 검출 장치 (근접 스위치)를 운전하기 | 1개 부분 | 옴론 | ||||
| 등온선 | |||||||
| 1 | 철골 구조물 Q235 | 모두 | 공장은 합니다 | ||||
| 2 | 에어 가이드 후드 | 모두 | 공장은 합니다 | SUS304 | |||
| 3 | 열 보존성 물질 | 열 보존성 벽돌 | 모두 | He'nan | |||
| 섬유판 | 모두 | 산둥 | |||||
| 5 | 가열 시스템 | 열방사 관 |
외부 파이프 c76mm |
36개 세트 | 상하이 | ||
| 가열 소자 | 36개 세트 | 상하이 | |||||
| 절연체 | 36개 세트 | 이이싱 | |||||
| 서멀 커플 WRN430-K-800 | 3개 부분 | 초칭 다정 | |||||
| 6 | 순환 팬 | 모터 1.5kW | 3개 세트 | Teco | |||
| 베인은 샤프트와 연결했습니다 | 3개 세트 | 본인은 합니다 | SUS304 | ||||
| 태도 UCFY211/209 | 6개 세트 | NSK, 일본 | |||||
|
7
|
구동 시스템 | 지원 roller,c50mm | 24개 부분 | 우시 | SUS304 | ||
| 태도, UCF207 | 48개 세트 | 카이펭 | |||||
| 체인과 체인 기어 P=19.05mm | 모두 | 스초우 | |||||
| 환원제 ASX-70-120-0.75kW | 1개 세트 | 정타, 대만 | |||||
| 메시 벨트 800*18000*1.6/2.5 | 1개 부분 | 스황싱 | SUS304 | ||||
| 8 | 검출 장치 (근접 스위치)를 운전하기 | 1개 부분 | 옴론 | ||||
| 전기 부품 | |||||||
| 1 | (노를 가열시키는) 디지털 온도 콘트롤러 | 4개 세트 | 허니웰 | ||||
| 2 | 디지털 온도 콘트롤러 (컨베이어) | 1개 세트 | 허니웰 | ||||
| 3 | 디지털 온도 콘트롤러 (등온 소둔 노) | 3개 세트 | 허니웰 | ||||
| 4 | CM13310 시리즈 | 모두 | 지멘스 | ||||
| 5 | 3TF 시리즈 AC 220V | 1개 세트 | 지멘스 | ||||
| 6 | 3TB 시리즈 AC 220V | 1개 세트 | 지멘스 | ||||
| 7 | 열중계 3UA5040 시리즈 | 1개 세트 | 지멘스 | ||||
| 8 | 회로 차단기 C65AD 시리즈 | 1개 세트 | 지멘스 | ||||
| 9 | 중간 중계기 MY2N AC 220V | 1개 세트 | 지멘스 | ||||
| 10 | 교류 전류계 6L2-A | 모든 세트 | 동풍, 스초우 | ||||
| 11 | AC 전압계 6L2-V | 모두 | 동풍, 스초우 | ||||
| 12 | 표시 광 | 모두 | 쉐나이더 | ||||
| 13 | 로터리 스위치 | 모두 | 쉐나이더 | ||||
| 14 | 버튼 | 모두 | 쉐나이더 | ||||
| 15 | 전력 제어기 | 4개 세트 | 오우야케 | 가열 노 | |||
| 16 | 전력 제어기 | 3개 세트 | 등온 소둔 노 | ||||
| 17 | 인버터 FRN1.5G11S-4 0.75kW | 2개 세트 | 미츠비시, 일본 | 가열 노, 등온 소둔 노 | |||
| 18 | 인버터 FRN1.5G11S-4 1.5kW | 2개 세트 | 미츠비시, 일본 | 냉각 기관 | |||
| 19 | PLC | 1개 세트 | 미츠비시, 일본 | ||||
| 20 | 터치 스크린 15 인치 | 1개 세트 | 쿤룬통다 | ||||
| 21 | 근접 스위치 E2E-X10ME1 | 3개 부분 | 옴론 | ||||
