금속 와이어 및 막대기 용 열 처리 오븐 950C 최대 온도 320kW 전력 3 난방 구역 에너지 절약 설계
1장비 전기 열 처리 오븐의 목적
그것은 일반적인 부드러운 소름과 구형화 열 처리 금속 와이어를 위해 사용됩니다.
와이어 막대와 코일. 그것은 비교적 산화되지 않고 에너지 절약 주기적 열 처리입니다.
이 전기 오븐 시리즈는 열처리 프로세스에 사용될 수 있습니다.
공기 대기를 가열하고 950°C 이하의 높은 온도 고열. 그것은 장점을 가지고 있습니다
가열장 내부에 강한 밀폐, 높은 가열 온도 균일성, 좋은 에너지 절감
그리고 편리하게 작동합니다.
2메인기술 P아라메터
| - 아니 | 항목 | 기술 매개 변수 |
| 1 | 이름용 난방력 | 320kW+5%(1-100% 전력 조절) |
| 2 | 이름 온도 | 950°C |
| 3 | 일반적인 온도 | 720~850°C |
| 4 | 전원 공급 | 380V, 3단계, 50Hz |
| 5 | 난방 구역 수 | 3개 구역 (상단, 중단, 하단) |
| 6 | 오븐 머플 탱크의 실제 작동 크기 | Ø 2150 × 2500mm (지름 × 높이) |
| 7 | 온도 균일성 | ±10°C |
| 8 | 온도 조절 정확도 | ±2°C |
| 9 | 빈 오븐 전력 손실 | ≤ 10% |
| 10 | 오븐 몸체와 오븐 덮개 열기 | 작업실 크레인으로 열고 닫습니다. |
| 11 | 난방 방법 | 오븐 옆벽 + 오븐 바닥 |
| 12 | 오븐 바닥의 설계 부하 용량 | 최대 10t |
| 13 | 오븐 외벽의 온도 상승 | ≤ 45°C |
| 14 | 오븐 로딩 방법 | 작업 조각은 오븐 머플 탱크에서 들어올리고 가열됩니다. |
| 15 | 온도 조절 방법 | PID 티리스터 제어 일본 시마덴 지능형 기기 온도 조절 과 온도 경보 및 과 온도 경보. |
| 16 | 전력 컨트롤러 | 지능형 온도 조절 장치에 연결된 티리스터 시간 비례 전력 조절기 |
| 17 | 오븐 부리의 종류 | 가열성 섬유 구조, 무거운 가열성 벽돌로 만들어진 오븐 바닥 |
| 18 | 오븐 머플 탱크 밀폐 유형 | 고온 실리콘 밀폐 냉각 방법: 물 냉각 |
| 19 | 프로세스 끝 냉각 시스템 | 빠른 냉각 블러 + 공기 출구 |
3장비구조
RJ2- 320-9형 구덩이형 열처리 저항형 오븐은 주로 오븐으로 구성되어 있습니다.
몸체, 오븐 덮개, 난방 요소 및 고정 장치; 전기 제어 시스템; 오븐
자동 온도 조절 시스템 등
껍질: 프레임은 안정성을 보장합니다. ≥4mm 철강판 (10# - 12#) 으로 만든 외부 벽
강철그리고6mm 밑판),잘 용접되어 있습니다. 표준에 맞게 칠하고 있습니다.
온화 페인트핵심 부품

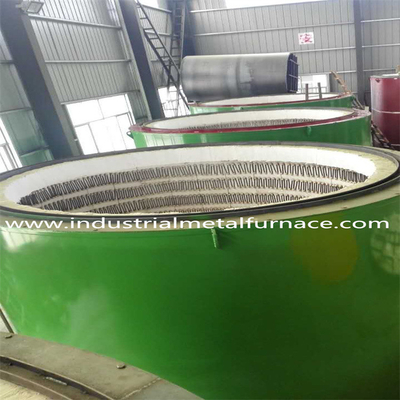

래닝: 성동 루양에서 고품질의 불소화성 섬유를 사용하여 전체 섬유 구조.
전 -압축 섬유 블록 (≥230 kg/m3) 은 스테인레스 스틸 둥근 스틸로 고정됩니다.
단열은≥ 320mm두꺼운. 바닥에는 확장 관절이 있는 고 알루미나 벽돌이 있습니다.
그리고 스트립 난방에 해당하는 요소열에 저항하는 판.

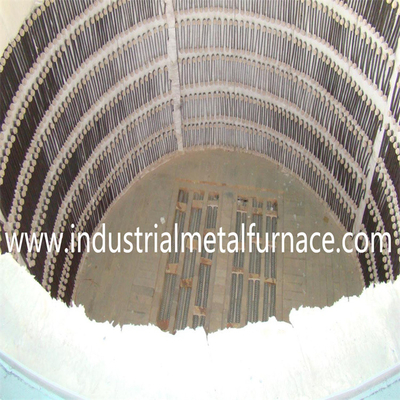

난방 원자: 0Cr25Al5 합금으로 만들어, 굴곡 저항 벨트는에 설치된
측면그리고 바닥.특수 폼과 세라믹 나사 를 사용 합니다. 3 개의 난방 구역이 있습니다.
와 함께독립적인 그룹.납 - 밖으로 막대기는 φ16 0Cr25Al5이며, 배선 클램프는
크로미드저항 벨트의 중립점0 - 연결

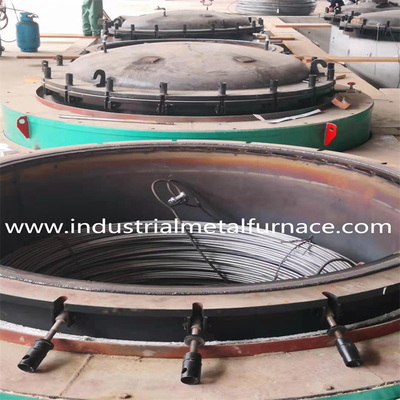

Muffle 탱크: 10mm 321 스테인레스 스틸 판 (10mm 바닥), 둥근
압력 -밀폐바닥과 밀폐 된 상단. 30mm 두꺼운 탄소 강철 플랜지
그래피트 봉인 반지25mm A3금속 덮개, 321 스테인레스 스틸
격리 상자, 14 - 16에 의해 밀폐됩니다수동 나사
보호 대기 장치: 오븐 덮개에는 공기 입구, 배기가스 포트 (둘 다)
와 함께수동 밸브)압력 지표와 들어올림 반지
4터치 화면:
5공급 범위
| 아니. | 항목 | Q??ty | 언급s |
| 1 | 오븐 몸체 | 1 세트 | 오븐 바닥판을 포함하여 |
| 2 | 321 스테인레스 스틸 오븐 머플 탱크 | 1 세트 | 고열성 스테인레스 스틸 오븐 덮개 |
| 3 | 난방기 | 1 세트 | 저항 스트립 |
| 4 | 온도 조절 시스템 | 1 세트 | |
| 5 | 컨트롤 캐비닛 | 1 세트 | |
| 6 | 일본 시마덴 온도 조절기 | 3 세트 | |
| 7 | 티리스터 | 9 세트 | |
| 8 | 배상선 | 60m | |
| 9 | 열쌍 | 3개 | K형 0-1100 |
| 10 | 전기 지원 | 1 세트 | 콘택터, 공기 스위치, 암페르 미터, 볼트 미터, 열 릴레이, 스위치 등 |
6.M부품 목록
| No. | 항목 | 원산지 |
| 1 | 온도 조절기 | 닛폰 시마덴 |
| 2 | 티리스터 | 젠수 덩시앙 티리스터 기술 |
| 3 | 저항 밴드 | 쇼강, 베이징 |
| 4 | 단열 재료 | 산둥 루얀그룹 |
| 5 | 반열물질 | 이징, Jiangsu |
| 6 | 철강 | 탄산 철강, 안산 철강 |
| 7 | 스테인레스 스틸 판 | TISCO |
| 8 | 진공 펌프 | 상하이 |
| 9 | 터치 스크린 | MCGS, 중국 |
| 언급:공급업체는 현재 제품이 사용되지 않기 때문에 부품의 브랜드를 동등한 브랜드로 변경할 권리가 있습니다. | ||
7판매 후 서비스
진공 열처리 오븐은
판매자 는 오븐 을 수리 하거나 부러진 부품을 교체 하는 것 을 책임집니다.
고장이 제조 결함으로 인해 발생하지만,
노동자들은 구매자 본인이 또는 판매자가 일정한 요금으로 수리해야 합니다.
(일단 착용되는 부품, 고온 부품의 자연 소비는 포함되지 않습니다.
보증)
