1. 개요

RQ₃직렬 고온 피트형 가열로(이하 전기로라 함)는

정기운전형 저항로. 정격온도는 1200℃이고 로는 수직형이다.

샤프트 유형. 용광로 덮개는 수력학적으로 분할되며, 용광로는 저항 벨트로 둘러싸여 있습니다.

저항 벨트는 용광로 바닥에 배치되고, 용광로 바닥판은 상단에 놓입니다.

공작물이 퍼니스와 충돌하는 것을 방지하기 위해 퍼니스에 스테인레스 스틸 보호 링이 있습니다.

로에 들어가고 나갈 때 철사. 이 산업용 전기로는 고온에 적합합니다.

다양한 대형 및 중형 부품의 담금질, 어닐링 및 기타 열처리 공정. 그것은 가지고있다

노 내부의 강력한 밀봉, 높은 노 온도 균일성, 우수한 에너지 절약의 장점

그리고 편리한 가동.

2. 메인인위적인매개변수피트형로의

3. 이용조건

3.1 실내 사용;

3.2 주변에 금속 및 절연체에 심각한 손상을 줄 수 있는 전도성 먼지, 폭발성 가스, 부식성 가스가 없을 것.

3.2 눈에 띄는 진동이나 충격이 없습니다.

3.4 작업장에는 소방 및 연기 배출 시설이 있어야 합니다.

4. 구조적 소개

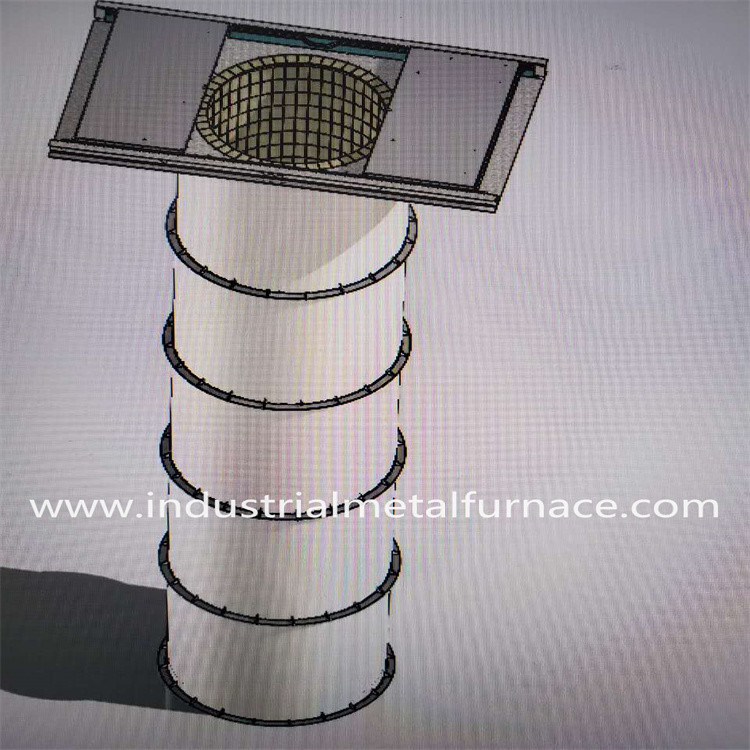

전기 담금질로는 주로 용광로 쉘, 용광로 라이닝, 발열체, 보호 커버,

노 바닥판, 노 덮개 및 리프팅 메커니즘, 온도 조절 시스템 등

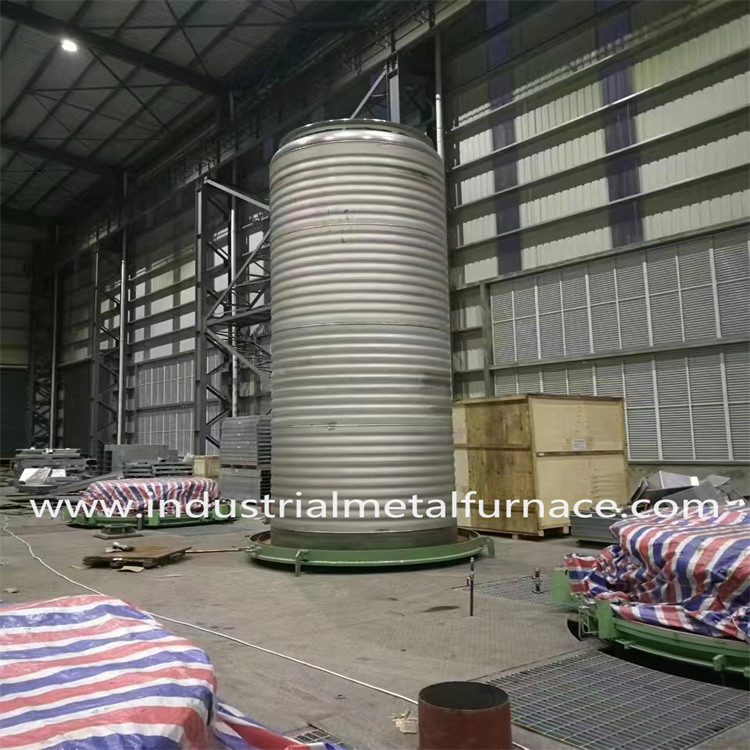

4.1 퍼니스 쉘은 주로 고품질 5mm 두께의 강판을 사용하여 견고한 프레임에 용접됩니다.

로 본체는 4개의 섹션으로 나누어져 있으며 위아래로 연결되어 있습니다. 전체 강철 구조에는 장점이 있습니다.

아름다운 외관과 높은 강성의. 용광로 몸체의 외관은 주름이나 주름 없이 직선적이고 아름답습니다.

흘수. 퍼니스 본체의 외부는 다음 사항에 따라 프라이머 2회 코팅과 탑코트 2회 도장됩니다.

관련 표준. 색상 코드는 일반 산업 표준 또는 Party A의 공장 표준에 따라 선택됩니다.

주요 부품은 고온 내성 페인트로 칠해져 있습니다.

4.2 라이닝 본체는 고품질의 지르코늄 함유 내화 섬유 폴딩 블록으로 제작되었습니다.

Shandong Luyang의 진공 회전 방법으로 표준 고정 장치와 과학적이고 합리적인 장착 방법을 사용합니다.

섬유 폴딩 블록은 장착하기 전에 다시 사전 압축되었으며 특수 스테인리스 스틸 고정 장치를 사용하여 쉘에 고정되었습니다.

퍼니스 라이닝의 총 설치 두께는 300mm입니다. 구조는 열전도율이 낮고 열전도율이 낮습니다.

용해성, 화학적 안정성 우수, 열안정성, 열진동 저항성, 인장강도 및 부식성 우수

저항. 지르코늄 함유 규산알루미늄 섬유의 최대 온도 저항은 1350℃이며, 소재

고정 장치는 스테인레스 스틸 원형 강철입니다.

4.3 전기저항 피트형 열처리로 바닥은 무거운 고알루미늄 복합 라이닝으로 제작

내화벽돌, 경량 내화벽돌, 단열벽돌 등 충돌 취약 부품과 내하중 부품을 제작합니다.

무거운 고알루미늄 내화 벽돌(조적 작업 중에 진흙에 고온 접착제가 첨가됨)을 사용하여

퍼니스 라이닝의 구조적 강도. 라이닝이 팽창하는 것을 방지하기 위해 생산 중에 신축 이음 장치를 남겨 둡니다.

가열 후 라이닝이 손상됩니다. 발열체가 놓이는 스트립 홈에 내화층을 내장하고,

또한 퍼니스 바닥 플레이트를 배치하는 데에도 사용됩니다.

4.4 노 바닥 발열체는 ZG40Cr25Ni20 내열강으로 만들어진 노 바닥판으로 덮여 있습니다.

30mm의 두께로. 가공물의 산화물 스케일이 내부로 떨어지는 것을 방지하기 위해 새로운 유형의 버클을 채택했습니다.

가열 요소.

4.5 발열체는 고품질 고저항 합금 소재 HRE 저항 벨트로 가공됩니다.

골진 모양. 저항 벨트는 특수 세라믹 나사로 고정됩니다(저항 벨트 설치 참조).

자세한 내용은 구조 다이어그램 참조). 그 구조는 설치가 쉽고 유지 보수 및 교체가 빠릅니다. 절대 없을 것이다

로 쉘의 국부적 과열을 일으키는 로 쉘과의 열 단락. 설치하는 동안,

섬유 표면이 손상되지 않도록 섬유 벽과 저항 벨트 사이에 세라믹 개스킷을 배치합니다.

저항 벨트와 직접 접촉하여 저항 벨트의 가열 효과를 높입니다.

세라믹 나사와 와셔는 커런덤을 사용하여 고온에서 소결 및 성형됩니다.

충분한 강도와 서비스 수명을 보장하는 재료. 장비는 8개로 나누어져 있습니다.

난방 지역. 각 가열 ​​섹션에는 독립적인 가열 그룹이 배열되어 있으며 구역 간 배열이 없습니다.

저항밴드 설치도 세라믹 나사 다이어그램

4.6 보호 링의 재질은 스테인레스 스틸 310S이며 두께는 5mm입니다.

여러 보호 링이 퍼니스에 위아래로 설치되어 효과적으로 제한됩니다.

로에 들어가고 나갈 때 공작물의 좌우 흔들림을 방지할 수 있습니다.

로에 들어가고 나갈 때 작업물이 로 와이어와 충돌하는 것을 방지합니다.

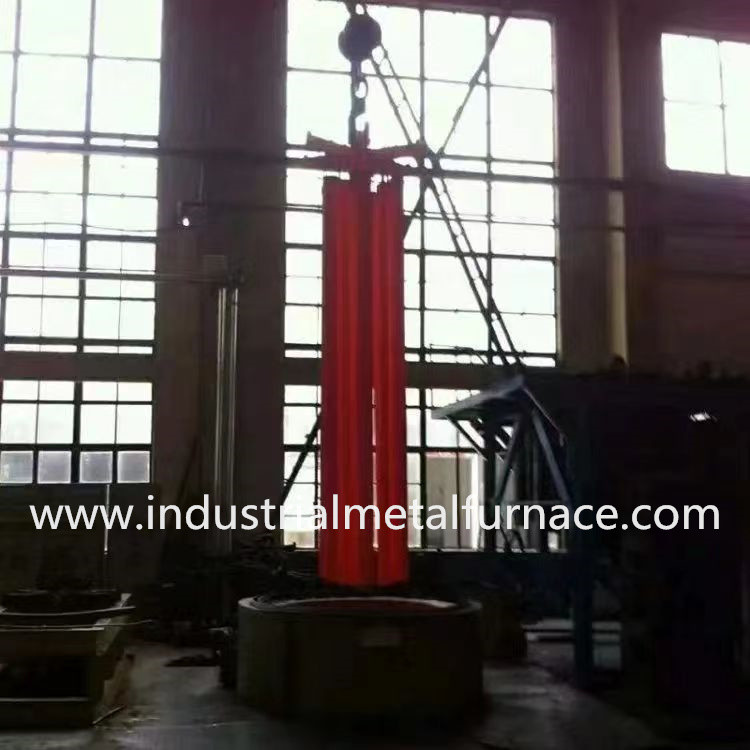

4.7 퍼니스 커버 및 개폐 메커니즘: 퍼니스 커버는 다음과 같이 제작됩니다.

3mm 두께의 철판을 반으로 나누고, 단열재는 지르코늄 함유 알루미늄으로 제작

두께 300mm의 앵커로 고정된 규산염 섬유 접이식 블록. 난로 덮개는

유압 푸시로드로 열고 닫으며 풀리는 왼쪽 및 오른쪽 퍼니스 커버에 설치됩니다.

퍼니스 커버는 움직일 수 있습니다. 4.8 전기 제어 시스템

4.8.1 전원 조정기, AC 접촉기, 고속 퓨즈, 중간 계전기,

작동스위치, 버튼, 신호표시등 등은 국내 유명 브랜드의 믿을 수 있는 제품을 채택하였습니다.

전류 및 전압 표시 장비는 민감하고 정확하며 신뢰할 수 있으며 수명이 깁니다.

4.8.2 자동 온도 조절 시스템

(제어 캐비닛 다이어그램)

4.8.4 각 온도대의 온도는 일본 Shimaden SRS13A에 의해 제어됩니다.

시리즈 지능형 프로그램 온도 컨트롤러 및 고전력 전력 조절기에 의해 조절됩니다.

각 구역의 주요 제어 장치는 터치스크린과 통신하며 그 출력은

가열 과정을 제어하기 위해 전력 조절기를 직접 작동시키는 시간 비례 모듈 기술.

4.8.5 일본의 시마덴(Shimaden) 지능형 온도 조절기(피트형 전기 오븐)에는

온도와 시간의 통합 프로그래밍 기능, 온도와 시간의 독립적 설정,

측정 디스플레이. 미터에는 다중 출력 모드와 다중 채널 출력 제어 기능이 있습니다.

온라인으로 수동 모드와 자동 모드 사이를 전환할 수 있습니다.

(시마덴 SRS13A T온도기음관리자)

4.8.6 스마트 미터에는 터치 스크린과 통신하는 기능이 있어 프로세스가 곡선으로 진행됩니다.

각 영역의 데이터는 언제든지 USB 플래시 드라이브에 불러와 인쇄할 수 있으며,

≥1년 동안의 모든 실제 생산 열처리 공정 데이터를 자동으로 저장하기 위해 무작위로 저장됩니다.

4.8.7 각 구역에는 루프 전류를 나타내는 3개의 전류계가 있으며 각 전력 조정기 모듈은 다음과 같습니다.

빠른 퓨즈 보호 기능을 갖추고 있습니다.

4.8.8 MCGS 터치스크린 산업용 제어장치(10”터치스크린)에는 표준 USB가 장착되어 있습니다.

데이터 저장 및 인쇄를 용이하게 하는 인터페이스입니다.

4.8.9 시스템은 높은 신뢰성과 간섭 방지 기능을 갖추고 있습니다.

4.8.10 하위 마스터 제어 기기로부터 실시간 마스터 제어 온도를 수집한다.

공정의 모든 순간에 각 구역의 퍼니스 온도 상태와 알람이 표시될 수 있습니다.

처리가 완료될 때까지 실시간으로 표시되고 기록됩니다.

4.8.11 시스템 인터페이스

인간-컴퓨터 대화 인터페이스: 컴퓨터 디스플레이 인터페이스에는 다채로운 시스템 개요가 있습니다.

매개변수 설정, 매개변수 표시, 곡선 설정, 프로세스 곡선, 프로세스 시뮬레이션,

알람 인터페이스, 보고서 타이밍 인쇄 및 도움말 작업 인터페이스. 모든 작업 인터페이스는 중국어로 표시됩니다.

프로세스 곡선이 설정된 후 원버튼 시작 및 중지 기능이 있습니다.
