1200 °C 스테인리스 스틸 파이프 앙일링 열 처리 오븐 보기 연방 차 바닥 유형
1장비의 목적
RT3-980-12 큐네싱 자동차 바닥 오븐은 주로 고름과 소름에 사용됩니다 각종 스테인레스 스틸 부품의 열처리
2. 기술 매개 변수
| 아니죠 | 항목 | 기술 매개 변수 |
| 1 | 등급 전력 | 980 kW +5% (1-100%) 조절 |
| 2 | 전원 공급 매개 변수 | 380V, 3단계, 50Hz |
| 3 | 이름 온도 | 1200°C |
| 4 | 빈 오븐 가열 속도 | ≤2시간 |
| 5 | 통제 구역 수 | 앞면과 뒷면 8개의 독립적인 온도 조절 구역 8개의 온도 조절 열쌍 |
| 6 | 실제 작업 크기 | 12000×1800×1800mm (L*W*H) |
| 7 | 오븐 몸의 차원 | 12800×2800×3300 mm (L*W*H) 높이는 오븐 문 프레임 높이를 포함하지 않습니다. |
| 8 | 트롤리 레일 길이 (화장 밖) | ~ 267000mm 길이 |
| 9 | 난방 원자 연결 | YYYYYYY |
| 10 | 온도 균일성 | ±10°C |
| 11 | 기기 온도 조절 정확도 | ±1°C |
| 12 | 빈 오븐 전력 손실 | ≤10% |
| 13 | 온도 조절 방법 |
전력 조절기, PID 조절기, 32단계 온도 조절기, 485 통신 인터페이스, 10.1인치 터치 스크린미래에는 공장 MES 시스템이나 ERP 시스템에 연결될 수 있습니다.. 터치 스크린은 1년 이상 역사 데이터를 기록할 수 있고 10개 이상의 프로세스를 저장할 수 있고, 과온 경보도 있습니다. |
| 14 | 오븐 옆 외벽의 온도 상승 | < 40 °C |
| 15 | 난방 원자 재료 | 0Cr27AL7MO2 (스트립) |
| 16 | 오븐 바닥 재료 | Ni7N 열 저항 강철 총 두께 30mm |
| 17 | 로딩 방법 | 작업 조각은 트롤리 표면에 들어서고 트롤리는 난방에 구동 |
| 18 | 오븐 부리 형태 | 고온 불소연성 섬유 구조를 채택 |
| 19 | 오븐 문을 열고 닫는 형태 | 2 톤의 전기 승강기 1 세트는 위아래로 움직이고 자신의 무게를 압축하고 밀착합니다 |
| 20 | 트롤리 출입 및 출입 양식 | 7.5KW의 1 세트 사이클로이드 핀 휠 감소기 바퀴를 입력하고 밖으로 구동 |
| 21 | 트롤리 이동 전원 공급 모드 | 탱크 체인 라우팅 |
3전체적인 특징과 구조장비
RT3-980-12 보기 연방 오븐은 주로 오븐 껍질, 오븐 부리, 오븐 문과
오븐 문 제반 장치, 오븐 문 압축 및 밀폐 장치; 부하 운반 트롤 및
트롤리 견인 장치, 오븐 몸체 및 트롤리 밀폐 장치; 난방 요소 및 고정 장치
오븐 온도 자동 제어 시스템 등등
3.1 오븐 껍질, 1 세트
3.2오븐 내장: 장막은 고품질의 지르코늄 알루미늄으로 구성된 완전한 섬유 구조입니다.
불투명 섬유, 표준 스테인레스 스틸 둥근 스틸 부품과 과학적이고 합리적인 설치를 사용하여
가공하기 전에 섬유 접기 블록이 다시 압축됩니다 (압축 된 대량 밀도 ≥ 230Kg/m3)),
스테인리스 스틸 둥근 강철로 오븐 상층 껍질에 고정, 단열의 설치 두께
물질은 325mm입니다. 구조는 낮은 열 전도성, 낮은 열 용해, 우수한 화학
안정성, 열 안정성, 열 진동 저항성, 우수한 팽창 강도 및 부식 저항성
알루미늄 실리케이트 섬유의 가장 높은 온도 저항은 1360 °C이며, 섬유 고정 부분의 재료는 304 스테인리스 스틸입니다.

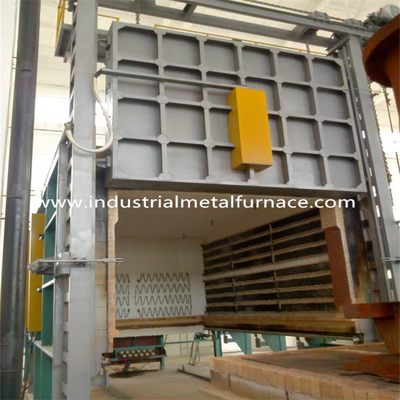

3.3오븐 문 및 오븐 문 메커니즘, 오븐 문 압축 및 밀폐 메커니즘

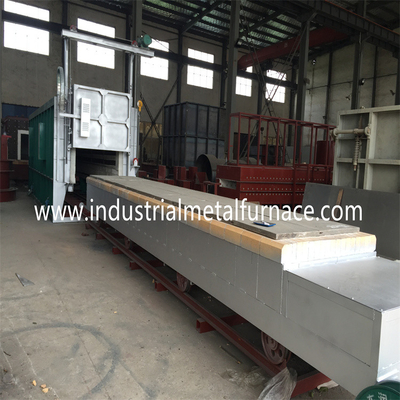

3.4부하를 운반하는 트롤리 및 트롤리 견인장치, 오븐 몸체 및 트롤리 밀폐 장치
3.4.1 트롤리 및 트롤리 견인장치
트롤리는 프레임, 트롤리 표면에 있는 철판, 바퀴, 불탄소 벽돌,
열에 내성이 있는 강철 오븐 바닥판 Ni7N, 그리고 트롤리 견인 장치.
3.4.1 트롤리 스틸 구조: 18 # 스틸 빔과 10 mm 스틸 판으로 용접됩니다.
그 딱딱성은 완전한 부하 하에서 정상적인 작동과 장기 사용 중에 변형이 없도록 보장합니다.
3.4.2 바퀴: 트롤리의 바퀴는 가공 후 ZG55# 강철 주사기로 만들어집니다.
변속 셰프트는 정밀 가공 및 완화 처리 된 45 # 강철으로 만들어졌습니다.
변속기 베어링은 부하 요구 사항을 보장하기 위해 무거운 용량 롤러 베어링을 사용합니다.
트롤리의 바퀴 압력을 줄이기 위해 16 Ø 240 바퀴의 8 쌍이 설치됩니다.
전 전차를 지지하기 위해 전차의 바닥에 있습니다.
3.4.3 부착: 고 알루미늄 소재의 무거운 불소연 벽돌, 가벼운 불소연 벽돌, 단열 벽돌,
중형 고 알루미늄 불소연 벽돌은
충돌에 취약한 부품과 부하를 운반하는 부품의 석조 (고온 접착제가 추가됩니다)
석조 작업 도중 진흙에 노출) 을 통해 오븐 부리의 구조적 강도를 향상시킵니다.
가루는 가루가 가열된 후 확장되어 가루가 손상되지 않도록 하기 위해 생산 중에 가루가 남아 있습니다.
오븐 바닥 판은 총 두께 30mm의 Ni7N 물질로鋳造됩니다.
최대 온도는 ≤ 1200°C이며 변형이나 균열 없이 오랫동안 사용할 수 있습니다.
3.4.4 트롤리 견인 장치: 트롤리 이동 메커니즘은 자동 모드를 채택합니다.
트롤리는 트롤리의 운전 바퀴를 구동하기 위해 환기기를 통해 오븐으로 들어가고 나오고
트롤리를 움직이게 하고, 안정적이고 신뢰할 수 있는 동작을 합니다.
3.4.5 오븐 몸체와 테이블 사이의 밀폐 메커니즘
밀폐 문제는 오븐 설계의 매우 중요한 부분입니다. 밀폐의 품질
성능은 오븐의 온도 균일성과 서비스에 직접적으로 영향을줍니다.
그것은 또한 에너지 소비와 열 처리에 큰 영향을 미칩니다.
작업 조각의 품질. 오븐의 전체 구조에서 밀폐 장치는 상대적으로
높은 온도 지역과 작업 환경이 상대적으로 가혹합니다.
신뢰성 높은 성능, 간단한 구조, 오래 사용 가능한 밀폐 솔루션을 채택하는 데 필요합니다.
수명이 길고 간편한 유지보수
오븐 문, 오븐 몸체와 트롤리 사이의 밀폐는 더 중요합니다.
오븐 문과 오븐 몸 사이의 밀폐는 죽은 무게 압축을 채택
기계 산업의 열 처리 오븐에서 일반적으로 사용되는 구조와 밀폐
트롤리와 오븐 몸 사이에는 특별한 모양의 벽돌과 섬유 면화 블록 밀폐가 있습니다.
위의 구조는 잘와 널리 트롤리형 난방과 트롤리형 난방에서 사용되었습니다.
열처리 오븐, 그리고 좋은 밀폐 효과를 가지고 있습니다.
3.5 오븐 난방 원자
난방 요소는 고품질의 고강도 합금 물질 0Cr27AL7Mo2로 만들어졌습니다.
파동형으로 가공되고 오븐 몸의 양쪽에 설치됩니다.
모든 납 막대기는 φ16 0Cr25AL5 물질로 만들어졌으며 납 막대기의 배선 클램프는
전선이 단단하고 신뢰할 수 있는지 확인하기 위한 특수 산업용 클램프
저항은 0으로 연결되고 중성 와이어의 가로 면적은
산업 표준의 요구사항
3.6전자 제어 시스템
온도 조절: 온도 조절은 다분면 구역 조절을 채택하고
일본 시마덴 지능형 온도 조절기
각 온도 구역의 최적의 조절을 달성할 수 있습니다.
그것은 가장 좋은 PID 매개 변수를 계산하고 더 이상 이상적인 온도 안정성을 달성 할 수 있습니다.
3. 7 완전한 장비의 공급 범위
| 아니죠 | 이테 | 수 | 언급 |
| 1 | 오븐 몸체 | 1 세트 | |
| 2 | 트롤리 | 1 세트 | 오븐 바닥판을 포함하여 |
| 3 | 전기 구동체 | 2 세트 | 트롤리 1 세트, 오븐 문 1 세트 |
| 4 | 난방기 | 1 세트 | 저항 밴드 |
| 5 | 온도 조절 시스템 | 1 세트 | |
| 6 | PID 컨트롤 캐비닛 | 1 | 1800 × 800 × 600mm |
| 6.1 | 온도 조절기 | 4 | 485 통신과 함께 프로그래밍 |
| 6.2 | 15인치 터치 스크린 | 1 세트 | |
| 6.3 | 티리스터 | 24 세트 | 600A |
| 6.4 | 배상선 | 160m | |
| 6.5 | 열쌍 | 8 | 0-1300 |
| 6.6 | 전기 지원 | 1 세트 | 전력 조절기, 공기 스위치, 암페미터, 볼트 미터, 열 릴레이, 스위치 등 |
| 7 | 기술 데이터 | 1개 | |
| 7.1 | 기본 다이어그램 | 1개 | |
| 7.2 | 온도 조절 시스템 전기 스케마 | 1개 | |
| 7.3 | 전기 오븐 사용 설명서 | 1개 | |
| 7.4 | 전기 오븐 사용 증명서 | 1개 |
4주요 구성 요소제조업체
| 주요 부품 제조업체 | ||
| - 아니 | 항목 | 원산지 |
| 1 | 온도 조절기 | 시마덴, 일본 |
| 2 | 티리스터 | 장수 덩시안 |
| 3 | 저항 밴드 | 베이징 쇼랑 |
| 4 | 단열 재료 | 산둥 루얀그룹 |
| 5 | 반열물질 | 헤난 원차오 불소연 물질 |
| 6 | 감축기 | 젠수 이판 변속기 |
| 7 | 전기 부품 | 델리시, 중국 |
| 8 | 오븐 바닥판 | 젠수 싱후아 진다 |
| 9 | 15인치 터치 스크린 | MCGS, 중국 |
| 10 | 7인치 컬러 스크린 녹음기 | 시아멘 유디안 |
