1적용

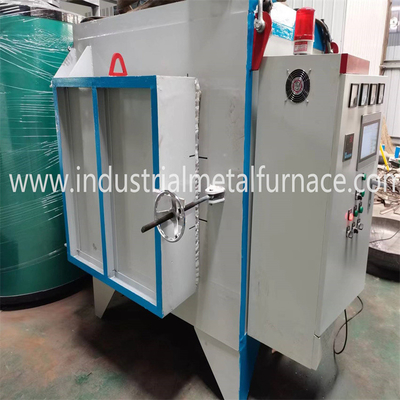

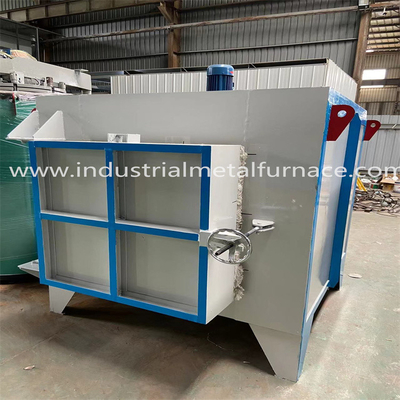

RX3-25-12 전기 보기 연방은 주로 중형 또는 작은 금속 또는 합금 부품의 열 처리에 사용됩니다.
2주요 기술 매개 변수
| - 아니 | 항목 | 기술 매개 변수 |
| 1 | 정량력 | 25Kw (1-100%) 조절 |
| 2 | 전원 공급 | 380V 3P 50Hz |
| 3 | 이름 온도 | 1200°C(조정 가능, 정상 작동 온도: 1150°C) |
| 4 | 통제 구역 | 1 구역 |
| 5 | 실제 작업 크기 | 500×500×500mm ((D×W×H) |
| 6 | 온도 균일성 | ±10°C |
| 7 | 온도 측정 정확도 | ±1°C |
| 8 | 오븐 표면 온도 상승 | ≤50°C |
| 9 | 빈 오븐의 전력 소비 | ≤10% |
| 10 | 온도 조절 방법 | SCR, PID 조절기; 시마덴 온도 컨트롤러, 시멘스 PLC, 10인치 터치 스크린; 온도 프로세스 곡선 기록 및 출력 기능; |
| 11 | 난방 요소 | 0Cr27AL7Mo2 |
| 12 | 보기 표면판 | Ni7N |
| 13 | 작업 부품을 부하하는 방법 | 갈고리로 서스펜션 바 (310S) 에 매달아 |
| 14 | 오븐 내장 | 고 알루미나 실리케이트 알루미늄 섬유 블록 |
| 15 | 오븐 문을 열기 방법 | 나선형 긴장장장치와 함께 옆으로 열리는 문 |
3구조적 소개
RX3-25-12 가열 오븐은 주로 오븐 몸체, 부리, 오븐 문, 난방 원소 및 온도 제어 시스템으로 구성됩니다.
3.1 털nac 몸
오븐 몸체 철 구조는 6-8 # 섹션 철과 3-12mm 철판으로 만들어집니다. 측면 기둥과 뒷 기둥은 섹션 철로 만들어집니다.그리고 구간식 철강 고체로 강화되어 있습니다.오븐의 외부 벽은 2층의 프라이머와 2층의 코팅 페인트로 칠합니다. 오븐의 핵심 부분은 열에 저항하는 페인트로 칠합니다.
3.2 부리
상자형 오븐 보디는 불소화성 벽돌과 섬유로 구성되어 있습니다. 사용 된 배면 재료는 원형 철 부품으로 고정 된 품질 알루미늄 섬유입니다.알루미늄 섬유는 블록으로 미리 압축됩니다 (압축 중력: ≥235Kg/m3이 불투명 부피 구조는 낮은 열 전도성, 강한 충격 방지 능력 및 침식 방지 등의 장점을 가지고 있습니다.부리 총 두께는 325mm입니다.실리케이트 알루미늄 섬유는 최대 1250°C의 온도에 견딜 수 있습니다.
3.3 오븐 문과 문 위아래 시스템
상자형 오븐 문은 전 섬유 배열과 철강 구조 가재로 구성되어 있습니다. 문 프레임은 12mm 철강 판으로 만들어집니다.문 부문은 높은 온도 섬유 블록입니다. 오븐의 전체 구조는 가열되는 동안 모양을 유지합니다. 문은 옆으로 열립니다. 문은 옆으로 수동으로 열립니다.
3.4 오븐 바닥:
오븐 바닥은 30mm 두께의 Ni7N 보기 표면 판, 불투명 석조로 구성되어 있습니다. 부하를 운반하는 바닥 표면은 평평합니다.열에 내성이 강철 바닥 판의 층은 부담을 보장하고 오븐 와이어의 서비스 수명을 보호하기 위해 배치됩니다.
하단 부리: 복합 부리 는 1등급 고 알루미나 불소연 벽돌, 가벼운 불소연 벽돌, 단열 벽돌 등으로 만들어집니다.난방 요소 설치 구간은 부리 위에 구축됩니다., and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structure생산 도중, 팽창 관절은 가열 될 때 부피가 팽창하고 손상되는 것을 방지하기 위해 남아 있습니다.
3.5 난방요소
난방 요소: 0Cr27AL7Mo2 저항 합금 저항 스트립은 왼쪽과 오른쪽 벽, 오븐 바닥 및 오븐 바닥에 장착됩니다.
3.6 전기 제어 시스템
온도 조절: PID 제어는 지능형 시마덴 온도 조절기를 사용하여 온도 조절을 위해 채택됩니다. 합리적인 매개 변수를 설정함으로써,각 온도 구역의 최적의 제어온라인 자동 조정 기능으로 최적의 온도 안정성을 달성하기 위해 오븐의 최적의 PID 매개 변수를 계산 할 수 있습니다.
이 시스템은 열처리 오븐의 온도를 제어합니다.
프로세스의 요구 사항에 따라, 지능형 온도 컨트롤러에 설정 후, 그것은 온도 구역 제어에 할당됩니다.아래층으로 신호를 전송, 각 영역에서 상위 레벨 기기에서 온도 데이터를 수집합니다.
주 전원이 켜지면 장치가 스마트 기기의 설정에 따라 전기 오븐을 제어합니다.
전력 제어: 제어 실행 시스템은 라디에이터와 완전한 공기 냉각 시스템을 갖춘 고 전력 발사 시스템을 채택합니다.2차 보호용 자동 공기 스위치로 장착전기 난방 요소의 각 그룹은 전기 난방 요소에 대한 암페르 미터, 볼트 미터 및 켜고 끄는 표시기로 장착됩니다.안전 사용을 보장하기 위해 횡단보호 및 안전어워딩 조치에 힘을 부여합니다..
4구성 요소 원산지
| - 아니 | 항목 | 원산지 |
| 1 | 온도 조절기 | 시마덴, 일본 |
| 2 | 난방 요소 | 쇼랑 |
| 3 | 섬유 목화 | 루양, 샴동 |
| 4 | 전기 부품 | 델릭시 |
| 5 | 열 쌍 | K형, 안후이 |
| 6 | 터치 화면 | MCGS |
| 참고:위의 구성 요소는 현재 구성 요소가 사용할 수 없기 때문에 다른 동등한 구성 요소로 변경 될 수 있습니다. | ||
5설치
오븐은 고객이 직접 설치해야 하며 공급자는 영어 사용 설명서를 제공합니다.온라인 지원 및 가이드 비디오는 현재 전 세계 전염병 상황으로 인해 고객에게 제공됩니다..
6판매 후 서비스
오븐은 출하일부터 13개월 동안 보증됩니다. 보증 기간 동안 제조 결함으로 인한 손상은 수리 또는 교체됩니다.구매자 본인이 손해를 입힌 경우 구매자에게 특정 비율로 부과됩니다..
