전기 저항 솔트 배스 열 처리노와 금속 부품류를 위한 장비
1. 애플리케이션
외부적으로 뜨거워지 염중탕로는 금속 부품류의 열처리를 위해 사용된 배치로입니다,
담금질, 풀림하는, 템퍼링, 표준화, 가열되고 탄소 처리하는 어떤 산화, 기타 등등과 같이.
2. 열처리로의 기술적인 매개 변수
| 아니오. | 항목 | 상술 |
| 1 | 모델 | RYG-90-7 |
| 2 | 정격 전력 | 90KW+5% (조정할 수 있는 1-100%) |
| 3 | 정격 전압 | 380V, 3개 단계, 50HZ |
| 4 | 정격 온도 | 800 Ｃ |
| 작동 온도 | 750C | |
| 5 | 가열 소자 연결 | Ｙ |
| 6 | 온도 조절 방법 | 과열 경보 위에서, 피드 제어인 SCR |
| 7 | 온도 조절 지대 | 1개 제어 zone+one 포인트 내부 로 챔버가 온도를 측정합니다 |
| 8 | 효과적 워킹 사이즈 |
Φ900*1000mm (도가니 내부 diameter*internal 깊이) |
| 9 | 온도 제어 정확도 | ±2C |
| 10 | 온도 균일성 | ±10C |
| 11 | 빈 로 손실 전력 | ≤18% |
| 12 | 노 표면 온도 상승 | ≤40C |
| 13 | 가열 측 | 4개 측 난방 |

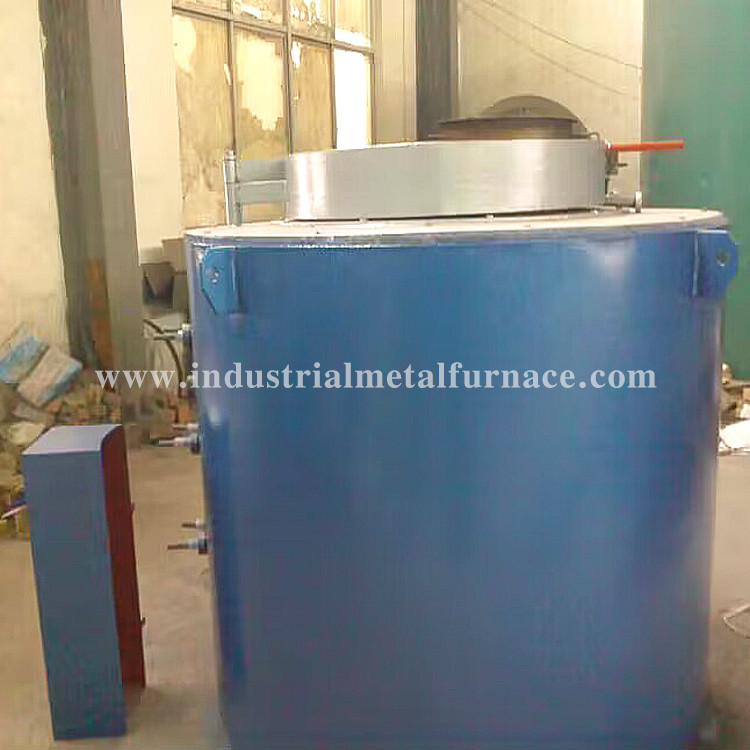

3. 노 구조
염중탕로는 퍼니스 쉘, 도가니와 온도제어시스템으로 구성됩니다.
퍼니스 쉘
열처리 퍼니스 쉘은 홈형 강과 앵글 스틸에 의해 용접됩니다. 쉘 이 담긴 외부 플레이트는 Q235 강으로 만들어집니다,
그것이 단단한, 믿을 만한, 좋은 전체적인 강도의 특징을 가지고 있습니다고 쉽게 변형되기 위해. 노 라이닝은 채택합니다
300 밀리미터의 두께와 내화성 섬유. 최저 복공은 1.3g/cm3 내화 점토질 벽돌과 무거운 벽돌을 채택합니다
취약 영역을 위해. 절연층은 규산염 알루미늄 내화성 섬유를 채택하고 외부 절연 막이 규조토와 석면 플레이트를 채택합니다.

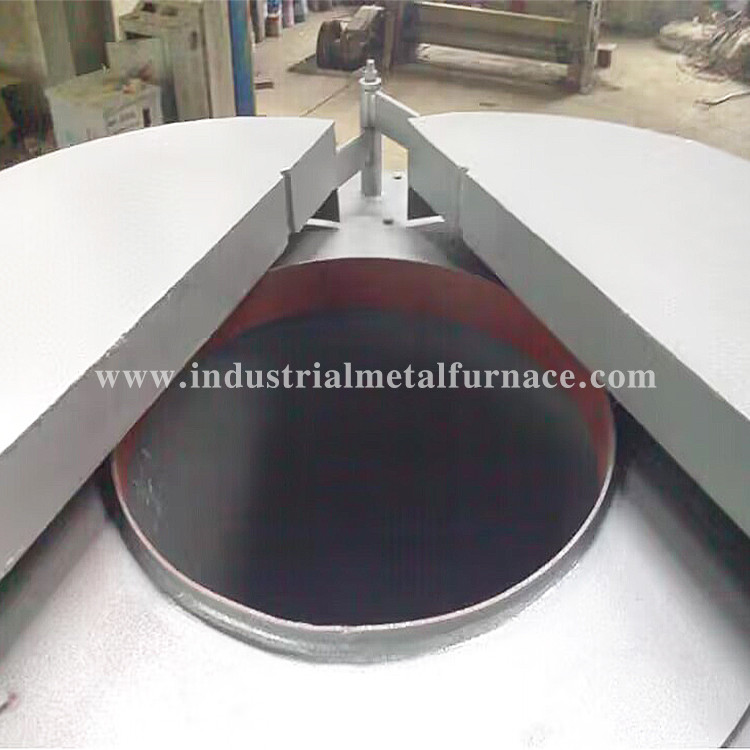

도가니
도가니는 10 밀리미터 316L (0Cr17Ni12Mo2) 스테인레스 강판으로 만들어집니다. 그것은 용융염을 방지하는데 사용됩니다
절연층과 더 솔트 과학 블로그 홈으로의 돌파. 더 솔트 과학 블로그 홈이 손상될 때, 그것은 수리를 위해 밖에 높일 수 있습니다.
가열 소자
가열 소자는 0Cr25AL5 저항 벨트를 채택합니다. 가열 소자는 그렇게 노몸체 주위에 배열됩니다
도가니가 고르게 가열될 수 있습니다. 노 저부는 내화 연와를 채택합니다.
제어 시스템
주요 제어 캐비넷은 GGD 수직형 합병된 상자를 채택합니다. 전기적 제어 패널은 전류계, 전압계, 온도 조절기, 온도 기록 장치와 제어 스위치로 구성됩니다.
4. 공급 범위
| 아니오. | 항목 | Q'ty |
| 1 | 노몸체 | 1개 세트 |
| 2 | 316L 내열 스테인레스강 도가니 | 1개 부분 |
| 3 | 가열 소자 | 1개 세트 |
| 4 | 제어 시스템 | 1개 세트 |
| 5 | 열전대 | 2개 세트 |
