1. 작동 기계

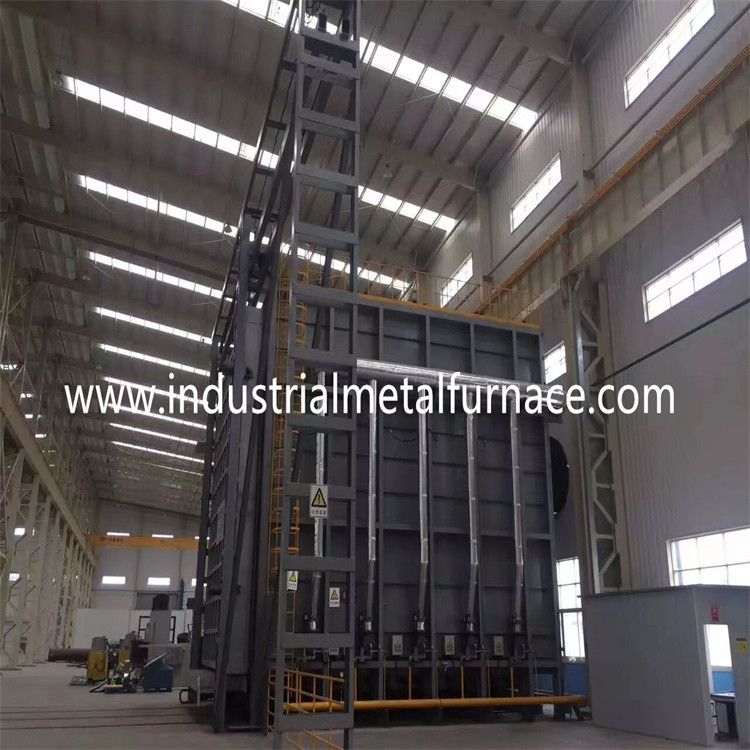

손수레 노는 배치식 작전 노입니다. 바닥 이동로의 구조 : 노 저부는 움직일 수 있는 손수레입니다.
가열되기 전에, 손수레는 노 밖에 고발되고 작업 부분이 버팀 쇠에 위치하고 그리고 나서 손수레가 난방을 위한 견인 메커니즘에 의해 노로 당겨집니다. 가열된 후, 손수레는 언로딩을 위한 견인 메커니즘에 의해 노 속에서 끌어내집니다. 또는 뜨거워지 제조 공정에 있는 제품을 처리를 위한 단조 설비로 수송하기 위해 크레인을 사용하세요.
2.기술적인 매개 변수
| 아니오. | 항목 | 매개 변수 |
| 1 |
노 마음 유효 사이즈 |
1.5*2.5*3m (L*W*H) |
| 2 |
노 난로 사이즈 |
1.9*2.9*3.2m (L*W*H) |
| 3 |
정격 온도 |
1200C |
| 4 |
가열대 |
2 구역 |
| 5 |
온도 조절 방법 |
일본 시마덴 지성 온도 조절기 ; 10.1 인치 터치 스크린, 지멘스 PLC와 수동 제어 ; 펄스제어 |
| 6 |
온도 기록 |
2개의 측정 지점은 승온과 아래 곡선을 기록합니다 |
| 7 |
노 라이닝 |
열-저항 전체 섬유 구조를 채택하세요 ; 5 밀리미터 열 차단성 석면 보드 + 325 밀리미터 두꺼운 1260-degree 내화성 섬유는 + 25 밀리미터 지르코늄 함유 1350-degree 고온 덮개를 차단합니다. |
| 8 |
버너의 양과 모델 |
4 PC, AGS 125HB, 320 kw / Ｈ |
| 9 |
가스 배관 전체 요구 |
가스 배관 전체 요구 |
3.구조 도입
이 일련의 직류 전기로의 쉘은 강철판과 복잡 형강으로 용접되고 노몸체의 바닥이 손수레 경철도로 연결됩니다. 사용자들은 기본 설치를 필요로 하지 않지만, 단지 그것을 평평한 시멘트 땅 에 적용시킬 필요가 있습니다.
3.1 노몸체
노몸체 철골 구조물은 8# - 12#U 철골과 강철판으로부터 만들어집니다.
3.2 노 라이닝
내부재는 1200C 높은 알루미늄 다루기 힘든 섬유 콤팩트한 블록입니다. 355 밀리미터의 내화성 층이 인 고온의 두께.
3.3 보기
보기는 열 보존성 물질, 대차 프레임과 이동 메커니즘으로 구성됩니다. 내화성 층은 양쪽 경식토 벽돌로 3 서브층 즉, 1번째 위 고알루미나 연와층과 2번째와 3번째 층으로 분할됩니다.
3.4 봉합
보기와 노몸체 사이의 봉합은 내화성 섬유 밀폐 블락을 채택하며, 그것이 전기 실린더 레버와 가마문의 전기적 실린더와 관련한 작업에 의해 프레스됩니다.
3.5 가마문
가마문은 모든 섬유 마무리와 철골 구조물 쉘로 구성됩니다. 문은 노몸체를 위한 그것과 마찬가지인 규산염 알루미늄 압축 섬유 블록으로 만들어집니다.
3.6 연소 시스템
연소 시스템은 크로무 고속도 버너, 비례하는 연소 제어 시스템, 가스 밸브, 솔레노이드 밸브, 버너 제어함, 등으로 구성됩니다.
3.7 제어 시스템
제어 캐비넷은 전기 단추에 의해 제어되고 반대 오버르턴링 장치가 편리한 사용을 보증하기 위해 설치됩니다.
기록 :열처리 시스템을 위한 노는 노 라이닝으로서 섬유 면을 구하는 에너지를 채택하고 에너지 절약형 효과가 더 명백하고, 최고 약 30%입니다.
