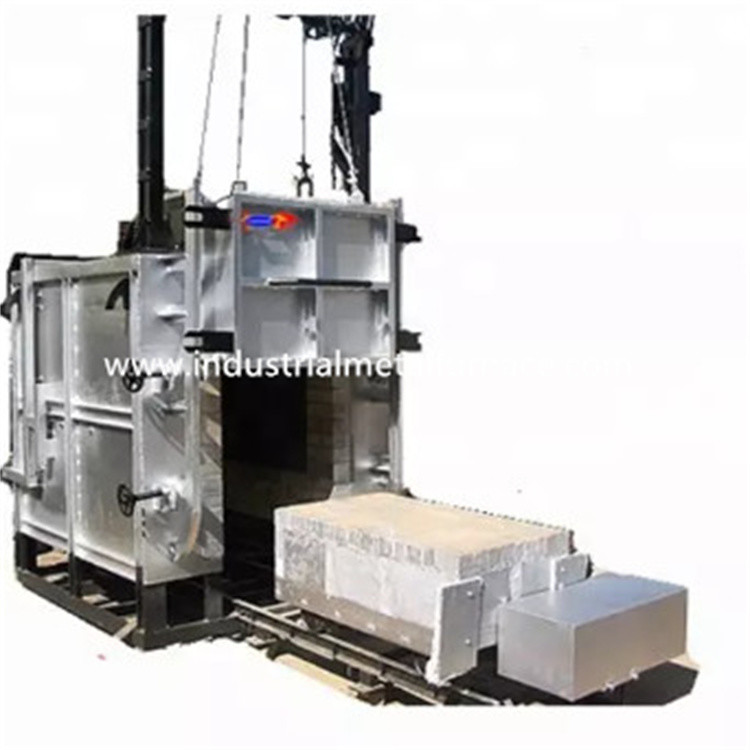

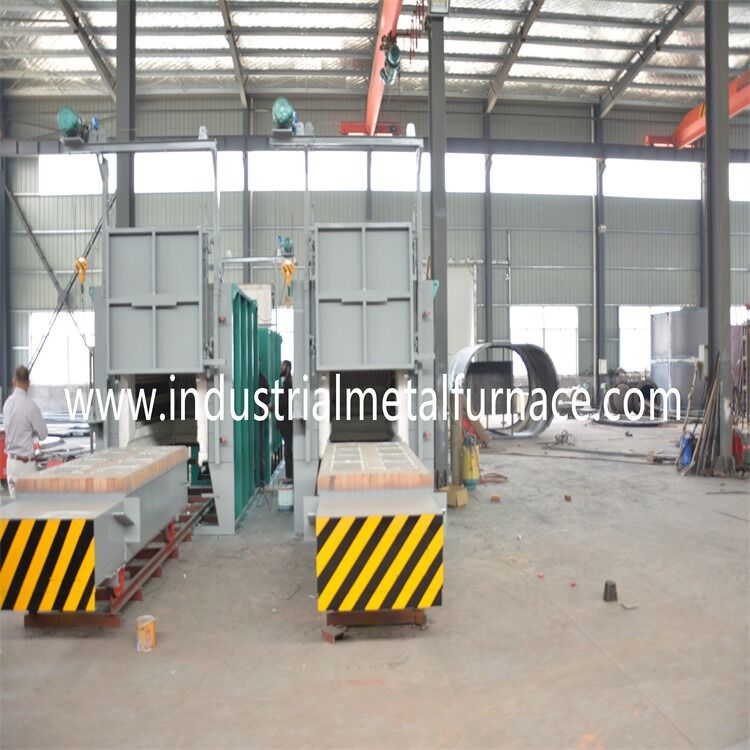

전기적 두배 손수레 열처리 용광로, 알루미늄 부분을 위한 보기 화덕 용광로
1. 애플리케이션
RT2-150-6 전기 보기 화덕 용광로는 주로 알루미늄 판, 알루미늄 판 제품, 기타 등등의 저온 열처리 프로세스를 위해 사용됩니다. 우리는 템퍼링과 풀림하는, 담금질, 카부리즈링, 표준화와 다른 절차를 위한 넓은 범위 열처리 용광로를 가지고 있습니다.
2. 주요 기술적인 매개 변수
| 아니오. | 항목 |
기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 140KW(1-100%) |
| 2 | 전원 공급기 | 415V, 3P, 50Hz |
| 3 | 정격 온도 | 600C (정상적 작동 온도 : 500C) |
| 4 | 비부하 노 온도 상승 속도 | 200C에 대한 ≤0.6 시간 |
| 5 | 관제권 | 2 구역 (전방 영역, 중앙 영역, 이면 부분) |
| 6 |
효과적 워킹 사이즈 |
2700×1600×1100mm(L×W×H) |
| 7 | 로딩 바구니 사이즈 | 2540×1525×965mm(L×W×H) |
| 8 | 가열 소자 연결 | Ｙ |
| 9 |
온도 균일성 |
±8C |
| 10 |
온도측정 정확도 |
±1C |
| 11 | 비부하 노 전력 소비 | ≤18% |
| 12 | 바닥 이동로의 온도 조절 방법 |
PID 규제 기관인 SCR ; 통신 인터페이스와 시마덴 온도 조절기, 10 인치 터치 스크린 (그것이 지고 역사적 데이터, 스토리지 프로세스, Ｕ 디스크 수출, 스크린샷과 다른 기능을 기록할 수 있습니다) |
| 13 | 노 표면 온도 상승 | <35C |
| 14 | 가열 소자 |
0Cr25AL5 (스트립) |
| 15 | 보기 전면판 |
크머엔엔 내저항강, 30 밀리미터 두께, 2개 세트 |
| 16 | 로딩 방식 |
제품은 보기에 부하를 걸었고, 그리고 나서 노로의 이동을 보기 |
| 17 | 노 라이닝 | 표준 내화성 섬유 |
| 18 | 가마문 개봉 방법 |
문 자체 중량, 2개 세트에 의해 밀봉되는 1 톤 전기 호이스트 업 다운 |
| 19 | 이동 방법을 보기 | 3KW 환원제는 들락날락 휠, 2개 세트를 운전합니다 |
| 20 | 순환 팬 | 원심분리기 팬, 2개 세트를 냉각시키는 3KW 공기 |
| 21 | 공기 유도판 | 304개의 스테인레스 강판, 2 밀리미터 두께 |
3.로딩 바구니 상술
| 로딩 바구니 | ||
| 아니오. | 항목 | 재료 |
| 1 | 프레임 | 6# 스테인레스 강 앵글 스틸 |
| 2 | 스탠드 기둥 | 18 밀리미터 스테인리스강 막대 |
| 3 | 플레이트 | 4 밀리미터 스테인레스 강 |
로딩 바구니는 있고 각각 수요가용의 요구조건에 기초가 되는 것으로 특화합니다. 로딩 바구니는 열처리의 손수레에 위치하는 것입니다.
3.1 퍼니스 쉘
노몸체 철골 구조물은 10-12# 단면별 철골과 ≥3mm 강철판으로부터 만들어집니다.
3.2 마무리
노 라이닝은 고품질 표준 내화성 섬유가 환강 부품에 의해 고쳐진 채로 건설되는 가득 찬 파이버 구조입니다. 알루미늄 섬유는 블록 (압축 중력 안으로 사전 압축됩니다 : 그런 다음 둥근 스테인레스강 부품에 의해 노몸체에 고정된 ≥230Kg/m3).
3.3 가마문과 문 업 다운 시스템
차량 저부 가마문은 모든 섬유 마무리와 철골 구조물 총탄으로 구성됩니다.
문의 구동 방법 : 가마문은 전기적으로 승강기에 의해 위로 향하여 그리고 아래쪽으로 높입니다.
3.4 보기
보기는 대차 프레임으로 구성되고, 휠, 다루기 힘든 벽돌쌓기 신체, 열 저항성 보기 난로 판형, 가열 소자,와 구동 메카니즘을 보기.
보기 구조 : 그것은 14# 아이빔 철재와 10 밀리미터 강철판에 의해 용접됩니다.
휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트는 45# 강철로부터 만들어지고 그것이 처리된 전열입니다.
브릭레이링 신체 : 보기는 무거운 고산화알미늄 내화 연와와 가벼운 내화 연와와 열 보존성 벽돌로 만들어집니다. 꽉 채워진 부분과 중량 함유 영역은 무거운 종류 높은 알루미늄 내화 연와로 특히 벽돌로 둘러집니다. 가열될 때 내화성 복공 확대에 남은 자유 공간이 또한 있습니다.
보기 난로 플레이트 : 30 밀리미터 두꺼운 크머엔엔 열 저항성 철강품은 temperature≤950C로 일하는 최대를 단념합니다.
보기 이동 메커니즘 : 보기는 셀프-무빙 방법을 가지고 있습니다. 저감 기어는 이동하기 위해 소광차 휠을 운전합니다.
가마문, 노몸체와 보기 중에 밀봉하는 것 : 가마문과 노몸체 사이에 밀봉하는 것 자체 중량 압력 팽팽히 조이는 메카니즘을 통합니다. 보기와 노몸체 사이의 봉합은 부드러운 특별한 조괴용벽돌과 섬유 면 블록을 통합니다.
3.5 가열 소자
가열 소자 : 0Cr25AL5 저항 골판 형태 합금 저항 스트립은 2 측벽, 뒷벽, 가마문과 열처리 오븐의 보기 바닥에 탑재됩니다. 2 가열대가 있습니다. 모든 인출 도체 바는 φ16 0Cr25AL5 재료로 만들어집니다.
3.6 전기적인 제어 시스템
온도 제어 : 손수레 열처리 용광로는 이상적 pid 매개 변수를 산정하기 위해 자가 튜닝 기능을 가지고 있는 온도를 제어하기 위해 지적 온도 조절기를 일본인 시마덴을 채택하고 온도 안정성을 달성합니다. 온도 조절기는 과온 알람과 서멀 커플 파손 보호의 기능을 가지고 있습니다.
3.7 뜨거운 환기시스템
열풍 순환은 주로 열처리 시스템을 위한 노에서 원심분리기 팬들 2명과 공기 유도판으로 구성됩니다.
4.구조적 도입
열처리를 위한 RT2-150-6 보기 화덕 용광로는 주로 늘어선 퍼니스 쉘, 가마문, 가마문 리프팅 메커니즘과 문 압축 메카니즘, 보기, 노몸체와 보기 사이에 밀봉한 보기 견인 메커니즘, 가열 소자와 고정 창치와 온도제어시스템으로 구성됩니다.
5. 공급 범위
| 아니오. | 항목 | Q'ty | 기록 |
| 1 | 노몸체 | 1개 세트 | 선풍기와 위에 스테인레스 강 에어 가이드를 포함하여 |
| 2 | 보기 | 2개 세트 | |
| 3 | 전동 구동 시스템 | 4개 세트 | 보기를 위한 2개 세트와 문을 위한 2개 세트 |
| 4 | 가열 소자 | 1개 세트 | 저항 스트립 |
| 5 | 온도제어시스템 | 1개 세트 | |
| 6 | 제어 캐비넷 | 1대 pc | |
| 7 | 온도 조절기 | 2 PC | SR13 |
| 8 | SCR | 6 PC | |
| 9 | 콤펜세이션형 보상 도선 | 40 미터 | |
| 10 | 서멀 커플 | 2 PC | 0-1000 |
| 11 | 전기 부품 | 1개 세트 | SCR와 기중 차단기, 네티즌, 전압계, 열중계와 스위치 |
