1. 개관

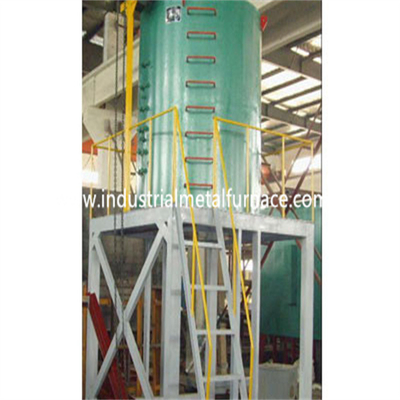

φ1500x2000mm 알루미늄 합금 담금질로는 알루미늄 합금 고용체와 소입 열처리를 위해 사용될 수 있습니다. 이 초급냉법 열처리 용광로는 주기적 동작 저항로이며, 그것이 주로 초급냉법, 템퍼링과 알루니늄 합금 주조의 다른 용체화 처리를 위해 사용됩니다.
열처리로의 제조 공정에 있는 제품은 좋은 열적 사이클 국영과 균일한 온도로, 행잉 오퍼레이션을 채택합니다.
가열과 보유의 완료 뒤에, 제조 공정에 있는 제품은 빨리 12 초 이내에 기업 연합에서 담금질 매체에 노에서 떨어질 수 있고 담금질 치료적 특성이 높습니다.
온도제어시스템은 지적 온도 제어 미터로 PID 제로 크로싱 트리거 사이리스터와 상하이 궈롱고 정밀도를 채택합니다, 고로가 고로의 정상 기능을 보증하기 위해 좋은 안정과 과온 경보를 가지고 있습니다.
T6 열처리 용광로의 각각 기계적 투과 부는 상호록킹 제어와 작전을 채택합니다.
2.주요 기술적인 매개 변수
(1) 정격 전력 : 160kW ± 10%
(2) 정격 전압 : 380V 3P 50Hz
(3) 정격 온도 : 650 Ｃ
(4) 온도 조절 모드 : 피드 제어
(5) 가열대의 수 : 1 구역 연결 방법 : Ｙ
(6) 퍼니스 온도의 균일성 : ≤± 5 Ｃ
(7) 온도 제어 정확도 : ± 1.5 Ｃ
(8) 효과적 작업 영역 크기 : Φ 1500×2000mm
(9) 담금질 전송 시간 : ≤ 12s (소입조에 빠져 제조 공정에 있는 제품에 도어 개방을 가열하세요)
(10) 빈 로의 히팅 시간 : ≤ 2H
(11) 빈 로 손실 전력 : ≤ 28 kw
(12) 팬 전력 : 4 kw
(13) 리프팅 모터를 고발하세요 : 2 속도 모터(14) 노 측면 외벽 온도 : ≤ 35 Ｃ
(15) 바구니에 넣으세요 : 1개 세트
3. 구조 도입
전기 저항 열처리 노 구조는 가열 노, 리프팅 메커니즘, 소광 메커니즘, 제어 시스템, 등으로 구성됩니다.
3.1 가열 노
노몸체의 외각틀은 프로필 철골에 의해 용접되고 내벽이 1Cr18Ni9Ti 열-저항 스테인레스 강판에 의해 용접됩니다.
초급냉법 열처리 용광로를 위한 가열 소자는 녹슬지 않는 환강을 통하여 절연성 애관에 슬리브로 연결되고 노몸체의 인너 챔버위에 고정되는 0cr25a15 합금과 스트립으로 가압됩니다.
열풍 순환 장치는 팬 장치와 공기 유도판으로 구성됩니다. 팬 장치는 노몸체의 상부에 위치하고 선풍기가 원심력 Fan 날 안으로 1Cr18Ni9Ti 내열강으로 만들어집니다.공기 유도판은 여러 지지 로드를 통하여 1Cr18Ni9Ti 내열강으로 만들어지고, 고로의 내벽위에 고정됩니다. 저항 스트립은 내부에 감싸지고 저항 스트립에 의해 분사된 열이 노 유니폼에서 온도를 만들기 위해 열띠게 열풍 순환 시스템을 통하여 순환됩니다.통풍 장치는 획일적 퍼니스 온도를 위한 요구조건을 충족시키기 위해 T6 열처리 노용적과 강제 열 공기 순환에 따라 만들어집니다.
기본 구조는 고로 부분을 로딩해서 사용되고, 복잡 형강으로 용접됩니다.
가마문의 쉘은 철골과 마무리로 용접되고 있습니다 모든 파이버 구조의.
가마문과 노몸체 사이의 봉합은 일하기 위해 웜 기어 감속기를 채택하고 자동 불활동 봉합이 그것이 적소에 있는 후에 실행됩니다.
전기 저항노는 충전 손수레를 갖추고 있습니다.
3.2 리프팅 메커니즘
체인, 회전한 휠, 기타 등등을 높이면서, 리프팅 메커니즘은 윈치, 적재 프레임으로 구성됩니다.
3.3 제어 시스템
온도제어시스템은 온도를 제어하기 위해 PID 제로 크로싱 트리거 사이리스터와 상하이 궈롱 지적 미터를 채택합니다. 그것은 작업기 온도가 오버하이이게 되지 않는다는 것을 보증하기 위해 과온 알람 기능을 가지고 있습니다.
전기 열처리로의 기계적 투과 부는 상호록킹 제어를 채택합니다.
