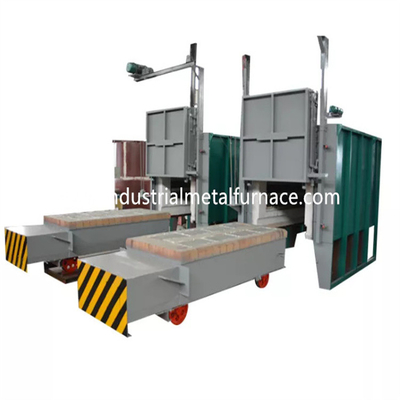

샤프트 주강 금속 부품류를 위한 2200 × 1800 × 1000 밀리미터 전기 열처리 용광로

2200 × 1800 × 1000 밀리미터 커스텀지드 전기입니다

샤프트 주강 금속 부품류를 위한 열처리 용광로

1. 애플리케이션

RT-210-12 전기 보기 화덕 용광로는 주로을 위해 사용합니다

철골 구조물 부품, 주강 부품, 샤프트의 열처리

바 부분, 공구강 제품, 기타 등등.

2. 구조적 도입

RT-210-12 보기 화덕 용광로는 주로 노로 구성됩니다

보기,, 늘어서, 가마문과 문 압축 시스템을 구체화합니다,

가열 소자와 온도제어시스템.

2.1 노몸체

바닥 이동로 시신 철골 구조물은 만들어집니다

8-10# 단면별 강과 ≥3mm 강철판으로부터. 사이드 필라와

뒤로 기둥은 부분적 강철로부터 만들어지고,와 함께 보강합니다

부분적 강철 브레이싱. 노의 외부 장벽은 페인트를 칠합니다

프라이머 중 2 층과 피복도료 중 2 층. 더의 핵심 부분

노는 내열 페인트로 페인트 칠해지.

2.2 마무리

스 에버틱 열처리 노몸체는 모든 섬유 시스템으로 만들어집니다.

사용된 내부재는 환강 부품의 고쳐진 품질 알루미늄 섬유입니다.

알루미늄 섬유는 블록 (압축 중력 안으로 사전 압축됩니다 :

그런 다음 둥근 스테인레스강 부품에 의해 노몸체에 고정된 ≥230Kg/m3).

이 내화성 복공 구조는 강한 낮은 열 전도도라는 유리한 입장에 있습니다

내충격용 능력과 부식방지. 마무리는 325 밀리미터의 전체 두께를 가지고 있습니다.

규산염 알루미늄 섬유는 1260C의 최고 온도에 저항합니다. 더

환강 고정 부분의 소재는 1Cr13입니다.

2.3 가마문과 문 업 다운 시스템

열처리 가마문은 모든 섬유 마무리로 구성됩니다

그리고 철골 구조물 케이스. 도어 프레임은 10 밀리미터 강철판으로 만들어집니다고

12 밀리미터 단면별 강철. 문은 똑같은 규산염 알루미늄 파이버 블록으로 만들어집니다

노몸체를 위한 그것으로서. 노의 전체 구조는 그것의 형상을 유지합니다

가열됩니다는 동안.

문의 구동 방법 : 가마문은 전기적으로 위로 향하여 그리고 아래쪽으로 높입니다

승강기에 의해. 그리고 그것은 가마문 자체 중량에 의해 밀봉됩니다.

2.4 보기

보기는 대차 프레임, 휠, 다루기 힘든 벽돌쌓기 몸, 열 저항성으로 구성됩니다

보기는 판, 가열 소자에 직면하고, 구동 메카니즘을 보기.

보기 구조 : 대차 프레임은 14# 보와 12 밀리미터 강철판으로부터 만들어집니다. 보기

전부하에 변형 없이 오랫동안 일할 수 있습니다.

휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트는 만들어집니다

45#로부터 단단하게 하고 그것은 처리된 열기입니다. 전송 태도는 중요 인물의 타입이 기둥으로 받친다는 것 입니다

체중을 견디는 것을 견디기. 휠의 총 2 쌍과 각각 휠이 있고 있습니다 지름의

300 밀리미터. 보기는 자동화됩니다. 그리고 구동 모터는 제동 속도를 갖추고 있습니다

벤처 기업과 정지 움직임에 불활동을 완화하기 위한 감소 장치. 2가지 제한이 있습니다

보기의 오버-트래블을 피하기 위한 스위치.

브릭레이링 신체 : 보기는 고산화알미늄 내화 연와의 무거운 조합으로 만들어집니다,

가벼운 내화 연와와 열 보존성 벽돌. 보기의 브릭레이링 신체는 가지고 있습니다

가열 소자의 용이한 설치를 위한 요소 설치 슬롯을 가열시키기. 꽉 채워진 것

부분과 중량 함유 영역은 무거운 종류 높은 알루미늄 내화물로 특히 벽돌로 둘러집니다

벽돌. 가열될 때 내화성 복공 확대에 남은 자유 공간이 또한 있습니다.

보기 전면판 : 30 밀리미터 두꺼운 Cr25Ni20Si2 열 저항성 철강품은 일하는 최대를 단념합니다

temperature≤1200C. 가열 소자에 빠지는 것에서의 스케일이 를 배열한 것이 방해가 될 수 있습니다

단락 회로를 형성할 것입니다.

보기 이동 메커니즘 : 보기는 셀프-무빙 방법을 가지고 있습니다. 삭감하는 기어장치 드라이브

이동하기 위한 소광차 휠. 보기 움직임은 매끄럽고 안정적입니다.

가마문, 노몸체와 보기 중에 밀봉하는 것 : 가마문 사이에 밀봉하기

그리고 노몸체는 가마문 자체 중량을 통합니다. 보기 사이의 봉합과

노몸체는 부드러운 특별한 조괴용벽돌과 섬유 면 블록을 통합니다.

2.5 가열 소자

가열 소자 : 0Cr27AL7Mo2 저항 나선 형상 불순물 저항 스트립은 있습니다

2 측벽에 탑재됩니다. 저항 스트립은 스페셜 몰드를 통하여 제조됩니다 . 그리고

자기 네일까지 노벽에 설치됩니다. 그리고 사이에 자기 가스킷이 있습니다

단락을 피하기 위한 섬유 벽과 저항 스트립. 2 가열대가 있습니다.

모든 인출 도체 바는 φ16 0Cr27AL7Mo2 재료로 만들어집니다.

2.6 전기적인 제어 시스템

온도 제어 : 열처리 용광로는 더를 제어하기 위해 지적 온도 조절기를 채택합니다

이상적 pid 매개 변수를 산정하기 위해 자가 튜닝 기능을 가지고 있고 달성된 온도

온도 안정성. 온도 조절기는 과온 알람의 기능을 가지고 있습니다

그리고 서멀 커플 파손 보호.

노는 더 사이에 연계를 제어하기 위한 2 온도 조절 지대를 가지고 있습니다

온도와 모터 운동. 각각 구역은 과온 알람으로 설정됩니다.

가열 루프는 이중 방향 SCR와 트리거 제어를 채택합니다. 전원은 규제됩니다

시간 비례하는 규정 방식으로.

제어 작동 시스템은 냉각 장치와 한 완료를 일으키는 대형 전력입니다고

공기 냉각 시스템. 기중 차단기가 또한 있습니다. 가열 루프는 네티즌을 갖추고 있습니다,

전압계, 가열 소자 온-오프 표시기, 전원 연결 연결 보호와 금고

방법을 어스시키기.

이동 제어 : 제어 시스템은 주로 문 상하향 운동, 문을 제어합니다

압축과 문 인-아웃 움직임. 또한 움직임은 반드시 그렇게 하기 위해 연결됩니다

조종 안전성을 보장하세요.

3.주요 기술적인 매개 변수
