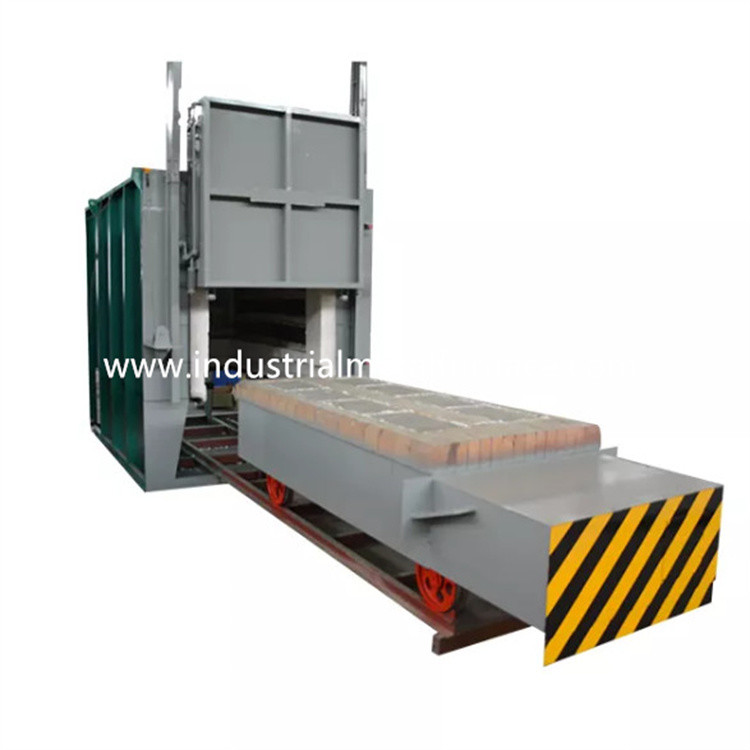

5000×2500×1500mm 산업적 전기적 보기 열처리
PLC 제어와 노
1. 애플리케이션
전기 보기 화덕 용광로가 주로 사용되는 RT3-600-12
철골 구조물 부분, 합금의 가열 냉각과 용액열 처리
부분과 스테인레스강 부품, 기타 등등.
2.주요 기술적인 매개 변수
| 아니오. | 항목 | 기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 600KW (1-100%) |
| 2 | 전원 공급기 | 380V, 3P, 50Hz |
| 3 | 정격 온도 |
1250C (정상 작업 온도 : 850-1200C) |
| 4 | 비부하 노 온도 상승 속도 | ≤2.5 시간 |
| 5 | 관제권 | 4 구역 |
| 6 | 효과적 워킹 사이즈 | 5000×2500×1500mm(L×W×H) |
| 7 | 노 전체적인 크기 |
5800×3600×2950mm(L×W×H) 높이는 노 도어 프레임의 높이를 포함하지 않습니다 |
| 8 | 전체적인 크기를 보기 | 6100×2600×950mm(L×W×H) |
| 9 | 보기 내부와 외부 움직임 길이를 포함하는 건평 | 12500*3000mm (L*W) |
| 10 | 가열 소자 연결 | Ｙ |
| 11 | 온도 균일성 | ±10C |
| 12 | 온도측정 정확도 | ±1.5C |
| 13 | 비부하 노 전력 소비 | ≤18% |
| 14 | 온도 조절 방법 |
PID 규제 기관인 SCR ; 485 통신 인터페이스와 시마덴 온도 조절기, 10.1 인치 터치 스크린 (그것이 과온 알람으로, 역사적 데이터, 스토리지 프로세스, Ｕ 디스크 수출, 스크린샷과 다른 기능을 기록할 수 있습니다) 터치 screen+PLC 제어 : 터치 스크린은 고객의 컴퓨터에 연결됩니다. 통신 모드 : 모드 버스 tcp 인터페이스. 노 제어 캐비넷은 송신합니다 실시간 고객의 컴퓨터와 고객의 컴퓨터에 대한 데이터가 멀리 노의 작전과 난방을 제어할 수 있습니다. |
| 15 | 노 표면 온도 상승 | <45C |
| 16 | 가열 소자 | 0Cr27AL7Mo2는 HRE를 (벗깁니다) |
| 17 | 보기 전면판 | Cr25Ni20, 30 밀리미터 두께, 내저항강 |
| 18 | 로딩 방식 | 제품은 보기에 부하를 걸었고, 그리고 나서 노로의 이동을 보기 |
| 19 | 가마문 개봉 방법 | 문 자체 중량에 의해 밀봉되는 2 톤 전기 호이스트 업 다운 |
| 20 | 이동 방법을 보기 | 사이클로이드 핀 기어 속도 저감기에 의해 |
| 21 | 전원을 운전하는 것 보기 | 5.5KW |
| 22 | 노 라이닝 | 고온 내화성 섬유 |
| 23 | 부하 용량 | 10 톤 |
3. 구조적 도입
RT3-600-12 보기 난로 열처리로는 주로 퍼니스 쉘로 구성됩니다,
늘어섬으로써 문과 문 압축 시스템, 보기, 가열 소자를 가열하세요
그리고 고정 창치와 온도제어시스템.
3.1 전기적인 제어 시스템
온도 제어 : 인더스레일 금속 가열로의 각각 가열대의 온도는 있을 수 있습니다
개별적으로 제어되었습니다.
노는 가지고 있는 온도를 제어하기 위해 지적 온도 조절기를 채택합니다
이상적 pid 매개 변수를 산정하고 온도 안정성을 달성하기 위한 자가 튜닝 기능.
온도 조절기는 과온 알람과 서멀 커플의 기능을 가지고 있습니다
파손 보호.
보기 화덕 용광로는 더 사이에 연계를 제어해서 4 온도 조절 지대를 가지고 있습니다
온도와 모터 운동. 각각 구역은 과온 알람으로 설정됩니다.
가열 루프는 이중 방향 SCR와 트리거 제어를 채택합니다. 전원은 규제됩니다
시간 비례하는 규정 방식으로.
제어 작동 시스템은 냉각 장치와 한 완료를 일으키는 대형 전력이고 A입니다
공기 냉각 시스템. 기중 차단기가 또한 있습니다. 가열 루프는 네티즌을 갖추고 있습니다,
요소 온-오프 표시기와 전원 연결 연결 보호와 안전한 어싱을 가열시킨 전압계
방법.
이동 제어 : 제어 시스템은 주로 문 상하향 운동, 문을 제어합니다
압축과 문 인-아웃 움직임. 또한 움직임은 반드시 그렇게 하기 위해 연결됩니다
조종 안전성을 보장하세요.
