| 브랜드 이름: | WONDERY |
| 모델 번호: | RT2-260-12 |
| 모크: | 1개 세트 |
| 가격: | TO BE NEGOTIATED |
| 배달 시간: | 90 일로 일합니다 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환, 웨스턴 유니온 |

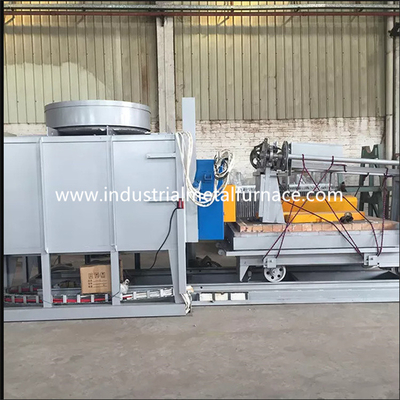

1200 도 셀시우스 전기 보기 난로 열처리
금속 주강 부품을 위한 고로 자동차 바텀 형
1. 애플리케이션
RT2-260-12 전기 보기 화덕 용광로는 주로 있습니다
철골 구조물 부품, 주강 부품의 열처리를 위해 사용됩니다,
샤프트 바 부품, 공구강 제품, 기타 등등. 열처리 용광로
넓게 단련하고 다르면서, 정상화하면서, 부드러워지면서, 깨서 사용됩니다
절차.
2. 주요 기술적인 매개 변수
| 아니오. | 항목 | 기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 260Kw+5% (1-100%) |
| 2 | 전원 공급기 | 380V, 3P, 50Hz |
| 3 | 맥스 작동 온도 | 1200C |
| 4 | 관제권 | 2 구역 |
| 5 | 효과적 워킹 사이즈 | 2500×1500×1200mm(L×W×H) |
| 6 | 가열 소자 연결 | Ｙ |
| 7 | 온도 균일성 | ≤±10C |
| 8 | 온도측정 정확도 | ±2C |
| 9 | 빈 로 소비 전력 | ≤18% |
| 10 | 온도 조절 방법 | PID 규제 기관인 SCR ; 과온 알람과 궈롱 온도 조절기 ; |
| 11 | 노 표면 온도 상승 | <50C |
| 12 | 가열 소자 | 0Cr27AL7Mo2는 5 벽 가열을 (벗깁니다) |
| 보기 전면판 | G30, 35 밀리미터 두께, 내저항강 | |
| 13 | 로딩 방식 | 제품은 보기에 부하를 걸었고, 그리고 나서 노로의 이동을 보기 |
| 14 | 가마문 개봉 방법 | 봄까지 밀봉되는 전기 호이스트 업 다운 |
| 15 | 이동 방법을 보기 | 환원제에 의해 |
| 16 | 전원을 운전하는 것 보기 | 4KW |
| 17 | 노 라이닝 | 고온 지르코늄 알루미늄 내화성 섬유 |
3. 구조적 도입
금속을 위한 RT2-260-12 노 열처리는 주로 노로 구성됩니다
가열되면서,, 늘어서, 가마문과 문 압축 시스템, 보기를 구체화하세요
요소와 온도제어시스템.
2.1 노몸체
도매 신체 철골 구조물은 합니다
10-12# 단면별 강과 ≥3mm 강철판.
2.2 마무리
도매 차 봇티엠 노몸체는 모든 섬유 시스템으로 만들어집니다. 더
사용된 물질을 정렬시키는 것 고정된 알루미늄 섬유를 포함하는 품질 지르코늄입니다
강철 부품의 둘레에. 알루미늄 섬유는 블록 안으로 사전 압축됩니다
(압축 중력 : 그런 다음 라운드에 의해 노몸체에 고정된 ≥230Kg/m3)
스테인레스강 부품. 이 내화성 복공 구조는 로우라는 유리한 입장에 있습니다
열 전도도와 강한 내충격용 용량과 부식방지. 마무리는 a를 가지고 있습니다
370 밀리미터의 전체 두께. 규산염 알루미늄 섬유는 최대에 저항합니다
1260C의 온도. 환강 고정 부분의 소재는 1Cr13입니다.
2.3 가마문과 문 업 다운 시스템
차량 저부 가마문은 모든 섬유 마무리와 철골 구조물로 구성됩니다
케이스.
문의 구동 방법 : 가마문은 전기적으로 위로 향하여 높입니다고
승강기에 의해 하향입니다. 그리고 그것은 봄까지 밀봉됩니다.
2.4 보기
보기는 대차 프레임, 휠, 다루기 힘든 벽돌쌓기 신체로 구성됩니다,
열 저항성 보기는 판형, 가열 소자에 직면하고, 구동 메카니즘을 보기.
보기 구조 : 대차 프레임은 14# 보와 10 밀리미터 강철판으로부터 만들어집니다.
보기는 전부하에 변형 없이 오랫동안 일할 수 있습니다.
휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트는 있습니다
로부터 한 채 45#는 단단하게 하고 그것이 처리된 열기입니다. 전송 태도는 있습니다 더의
체중을 견디는 것을 견디는 무거운 형 기둥. 휠의 총 2 쌍이 있습니다,
그리고 각각 휠은 있습니다 지름 300 밀리미터의. 보기는 자동화됩니다. 그리고 구동
모터는 불활동을 완화하기 위한 제동 속도 감소 장치를 갖추고 있습니다
벤처 기업과 정지 움직임. 오버-트래블을 피하기 위한 2 리밋 스위치가 있습니다
보기의.
브릭레이링 신체 : 보기는 고산화알미늄의 무거운 조합으로 만들어집니다
내화 연와와 가벼운 내화 연와와 열 보존성 벽돌. 벽돌쌓기
보기의 신체는 더의 용이한 설치를 위해 가열 소자 설치 슬롯을 가지고 있습니다
가열 소자. 꽉 채워진 일부와 중량 함유 영역은 특히 벽돌로 둘러집니다
무거운 종류 높은 알루미늄 내화 연와로. 더에 남은 자유 공간이 또한 있습니다
내화성 복공 확장 가열되골 때.
보기 이동 메커니즘 : 보기는 셀프-무빙 방법을 가지고 있습니다. 감량
기어장치 드라이브 보기가 이동하기 위해 선회합니다. 보기 움직임은 매끄럽고 안정적입니다.
가마문, 노몸체와 보기 중에 밀봉하는 것 : 더 사이에 밀봉하기
가마문과 노몸체는 봄을 통합니다. 보기 사이의 봉합
그리고 노몸체는 부드러운 특별한 조괴용벽돌과 섬유 면 블록을 통합니다.
2.5 가열 소자
가열 소자 : 0Cr27AL7Mo2 저항 나선 형상 불순물 저항 스트립
2 측벽, 뒷벽, 가마문과 보기 바닥에 탑재됩니다. 저항
스트립은 스페셜 몰드를 통하여 제조되고, 지나서 노벽에 설치됩니다
자기 네일. 그리고 섬유 벽과 더 사이의 자기 가스킷이 있습니다
단락을 피하기 위한 저항 스트립. 2 가열대가 있습니다. 모든 리드-아웃
도체 바는 φ16 0Cr27AL7Mo2 재료로 만들어집니다.
2.6 전기적인 제어 시스템, 1개 세트
온도 제어 : 금속을 위한 열처리를 위한 노는 상하이 궈롱을 채택합니다
지적 온도 조절기가 셀프-튜닝을 가지고 있는 온도를 제어합니다
이상적 pid 매개 변수를 산정하고 온도 안정성을 달성하기 위한 기능.
온도 조절기는 과온 알람과 열식의 기능을 가지고 있습니다
커플 파손 보호.
