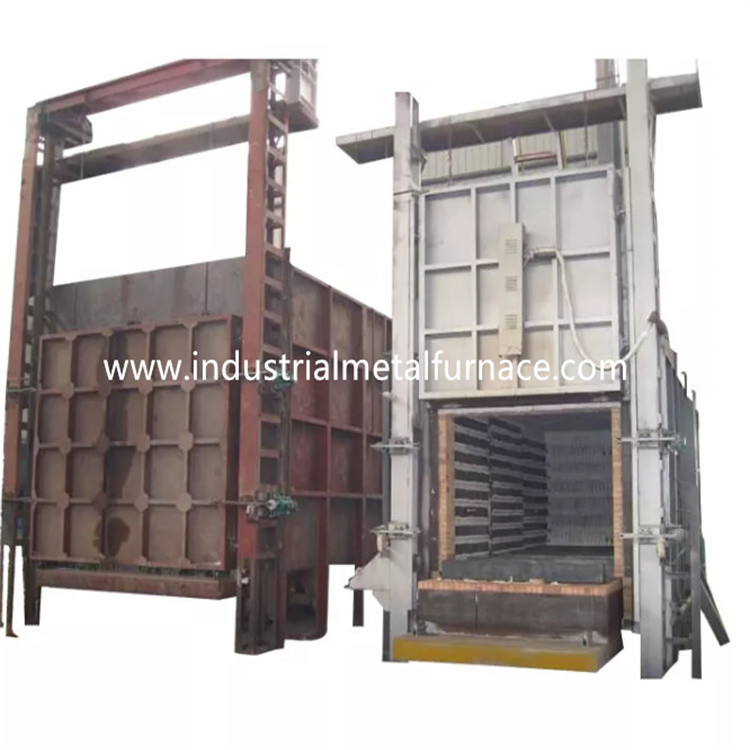

전기적 보기 화덕 용광로 열처리 1500×1000×1000mm 구조용 강철

1500×1000×1000mm 전기적 보기 화덕 용광로

1. 애플리케이션

RT3-110-11 전기 보기 화덕 용광로는 주로 사용됩니다

주조된 강철 부품의 가열 냉각, 끄는 것고 정상화하는 것을 위해

부분과 스테인레스강 부품, 기타 등등.

2. 구조적 도입

RT3-110-11 보기 화덕 용광로는 주로 노로 구성됩니다

늘어서, 가마문, 가마문 리프팅 메커니즘과 문의 껍데기를 벗기세요

밀봉하는 압축 메카니즘, 보기, 보기 견인 메커니즘

노몸체와 보기 사이에, 가열 소자와 고정 창치,

그리고 온도제어시스템.

2.1 퍼니스 쉘

전기 저항 바닥 이동로 시신 철골 구조물은 만들어집니다

8-10# 단면별 강과 ≥3mm 강철판으로부터. 사이드 필라와 등

기둥은 부분적 강철로부터 만들어지고, 부분적 강철로 강화됩니다

브레이싱. 노의 외부 장벽은 프라이머 중 2 층으로 페인트 칠해지,

그리고 피복도료 중 2 층. 노의 핵심 부분은 페인트를 칠합니다

내열 페인트.

2.2 마무리

가스 차량 저부 노몸체는 모든 섬유 시스템으로 만들어집니다. 더

사용된 소재를 정렬시키는 것 환강 부품의 고쳐진 품질 알루미늄 섬유입니다.

알루미늄 섬유는 블록 (압축 중력 안으로 사전 압축됩니다 :

그런 다음 둥근 스테인레스강 부품에 의해 노몸체에 고정된 ≥230Kg/m3).

이 내화성 복공 구조는 낮은 열 전도도라는 유리한 입장에 있습니다,

강한 내충격용 능력과 부식방지. 마무리는 전체 두께를 가지고 있습니다

325 밀리미터의. 규산염 알루미늄 섬유는 최고 온도에 저항합니다의

1260C. 섬유 파스너는 스테인레스 강으로 만들어집니다.

2.3 가마문과 문 업 다운 시스템

급냉각 열처리 가마문은 모든 섬유 마무리로 구성됩니다

그리고 철골 구조물 케이스. 퍼니스 쉘은 12 밀리미터 강철판으로 만들어집니다

도어 프레임. 문은 규산염 알루미늄 파이버 블록으로 만들어집니다

노몸체를 위한 그것. 노의 전체 구조는 그것의 형상을 유지합니다

가열됩니다는 동안.

문의 구동 방법 : 가마문은 전기적으로 위로 향하여 높입니다고

승강기에 의해 하향입니다. 그리고 그것은 가마문의 자체 중량에 의해 밀봉됩니다.

2.4 보기

보기는 대차 프레임, 휠, 다루기 힘든 벽돌쌓기 신체로 구성됩니다,

열 저항성 보기 난로 판형, 가열 소자,와 구동 메카니즘을 보기.

보기 구조 : 대차 프레임은 12 밀리미터 강철판과 12# 철골로부터 만들어집니다

빔. 보기는 전부하에 변형 없이 오랫동안 일할 수 있습니다.

휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트는 있습니다

로부터 한 채 45#는 단단하게 하고 그것이 처리된 열기입니다. 전송 태도는 있습니다 더의

체중을 견디는 것을 견디는 무거운 형 기둥. 휠의 총 2 쌍이 있습니다,

그리고 각각 휠은 있습니다 지름 240 밀리미터의. 보기는 자동화됩니다. 그리고 구동 모터

벤처 기업에 불활동을 완화하기 위한 제동 속도 감소 장치를 갖추고 있습니다

그리고 정지 움직임. 보기의 오버-트래블을 피하기 위한 2 리밋 스위치가 있습니다.

브릭레이링 신체 : 보기는 고산화알미늄의 무거운 조합으로 만들어집니다

내화 연와와 가벼운 내화 연와와 열 보존성 벽돌. 꽉 채워진 것

일부와 중량 함유 영역은 무거운 종류 높은 것으로 특히 벽돌로 둘러집니다

알루미늄 내화 연와. 내화성 복공에 남은 자유 공간이 또한 있습니다

확장 가열되골 때.

보기 난로 플레이트 : 30 밀리미터 두꺼운 ZG35Cr24Ni7SiN 열 저항성 철강품

temperature≤1200C로 일하는 최대를 단념하세요. 그것은 스케일이 빠지는 것을 예방할 수 있습니다

단락 회로를 형성하는 가열 소자 슬롯.

보기 이동 메커니즘 : 보기는 셀프-무빙 방법을 가지고 있습니다. 감량

기어장치 드라이브 보기가 이동하기 위해 선회합니다. 보기 움직임은 매끄럽고 안정적입니다.

가마문, 노몸체와 보기 중에 밀봉하는 것 : 더 사이에 밀봉하기

가마문과 노몸체는 자체 중량 압력 긴축을 통합니다

메커니즘. 보기와 노몸체 사이의 봉합은 통과하여 있습니다

부드러운 특별 형상 벽돌과 섬유 면 블록.

2.5 가열 소자

가열 소자 : 0Cr27AL7Mo2 저항 나선 형상 불순물 저항

스트립은 2 측벽, 뒷벽, 가마문과 보기 바닥에 탑재됩니다.

저항 스트립은 스페셜 몰드를 통하여 제조되고, 안에 설치됩니다

자기 네일까지 노벽. 그리고 더 사이의 자기 가스킷이 있습니다

단락을 피하기 위한 섬유 벽과 저항 스트립. 1 가열대가 있습니다.

모든 인출 도체 바는 φ16 0Cr27AL7Mo2 재료로 만들어집니다.

2.6 전기적인 제어 시스템

온도 제어 : 노는 그렇게 하기 위해 지적 온도 조절기를 채택합니다

이상을 산정하기 위해 자가 튜닝 기능을 가지고 있는 온도를 제어하세요

PID는 온도 안정성을 매개변수화하고 달성합니다. 온도 조절기

과온 알람과 서멀 커플 파손 보호의 기능을 가지고 있습니다.

노는 사이에 연계를 제어해서 1 온도 조절 지대를 가지고 있습니다

온도와 모터 운동. 각각 구역은 A로 설정됩니다

과온 알람.

A. 프로세스 요구 사항에 따르면, 온도 상승 프로그램은 안에 설정됩니다

지능기구와 제어를 위한 각각 온도 존에 분배합니다.

상응하는 공정을 부르고 편집하고 신호를 낮은 수준에게 보내세요 . 그리고

상위 기구로부터 각각 구역의 온도를 모으세요.

비. 주 전원 공급이 운영을 위해 켜질 때, 장비가 정상적으로 합니다

지적인 것에서 프로그램 프로세스 세트에 따라 직류 전기로를 제어하세요

기구.

(2) 전원 제어 : 그것은 고전력 기폭 장치를 도입하고 냉각 장치로 설비했습니다고

공기 냉각 시스템의 전체 세트. 전기 가열소자의 각 그룹은 있을 것입니다

네티즌, 전압계와 전기 가열소자 이라는 온-오프 지시와 함께 설비됩니다,

안전한 사용을 보증하기 위한 전원 켬 상호록킹 보호와 안전한 접지 조치로.

가마문의 상승과 보기의 움직임은 제어에서 완성된 전부입니다

상자. 각각 행동과 전원 켬 사이의 믿을 만한 전기적 인터로킹이 있습니다

전기가열 시스템과 보호를 연결하기.

3.주요 기술적인 매개 변수
