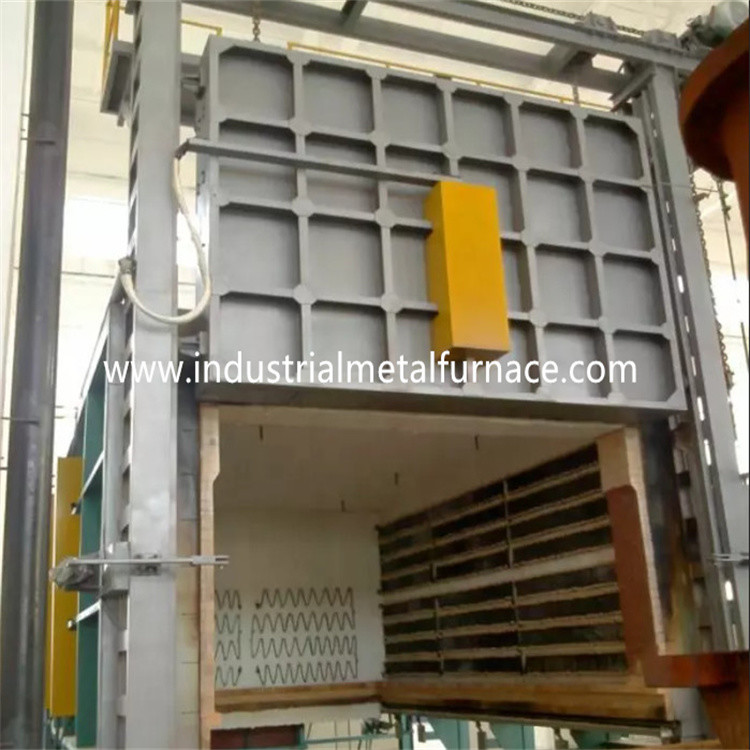

전기적인 노 열처리 1200×1200×600mm을 끄는 보기 난로

노를 끄는 1200×1200×600mm 전기적 보기 난로

1. 애플리케이션

전기적 보기 화덕 용광로가 주로 사용되는 RT3-75-12

끌 때, 구조용 강철, 주강, 스프링 강철과 도구는 단단하게 합니다.

2. 구조적 도입

RT3-75-12 보기 화덕 용광로는 주로 노로 구성됩니다

밀봉하면서,, 늘어서, 가마문과 문 압축 시스템, 보기를 구체화하세요

메커니즘, 가열 소자, 온도제어시스템.

2.1 노몸체

보기 난로 노몸체 철골 구조물은 8-10# 단면별로부터 만들어집니다

강과 ≥3mm 강철판. 사이드 필라와 등 기둥은 합니다

단면별은 단단하게 하고, 부분적 강철 브레이싱으로 강화됩니다. 외부

노의 벽은 프라이머 중 2 층과 2 층으로 페인트 칠해지의

피복도료. 노의 핵심 부분은 내열 페인트로 페인트 칠해지.

2.2 마무리

바닥 이동로 협력은 모든 섬유 시스템으로 만들어집니다. 마무리

사용된 소재는 환강 부품의 고쳐진 품질 알루미늄 섬유입니다. 더

알루미늄 섬유는 블록 (압축 중력 안으로 사전 압축됩니다 :

그런 다음 라운드 스테인레스 강에 의해 노몸체에 고정된 ≥230Kg/m3)

부분. 이 내화성 복공 구조는 낮은 열이라는 유리한 입장에 있습니다

전도성과 강한 내충격용 능력과 부식방지. 마무리는 가지고 있습니다

350 밀리미터의 전체 두께. 규산염 알루미늄 섬유는 최대에 저항합니다

1260C의 온도.

2.3 가마문과 문 업 다운 시스템

고온 보기 난로 가마문은 모든 섬유로 구성됩니다

마무리와 철골 구조물 케이스. 도어 프레임은 12 밀리미터 강철판으로 만들어집니다.

마무리는 노를 위한 그것과 마찬가지인 높은 알루미늄 섬유 블록으로 만들어집니다

신체. 가열되는 동안 노의 전체 구조는 그것의 형상을 유지합니다.

문의 구동 방법 : 가마문은 전기적으로 위로 향하여 높입니다고

전기 호이스트에 의해 하향입니다. 그리고 그것은 가마문 자체 중량에 의해 밀봉됩니다.

2.4 보기와 밀봉 기구

보기는 대차 프레임, 휠, 다루기 힘든 벽돌쌓기 신체로 구성됩니다,

열 저항성 보기 전면판과 보기 구동 메카니즘.

보기 구조 : 대차 프레임은 12# 보와 12 밀리미터 철골로부터 만들어집니다

플레이트. 보기는 전부하에 변형 없이 오랫동안 일할 수 있습니다.

휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송

샤프트는 45# 강철로부터 만들어지고 그것이 처리된 열기입니다. 전송 태도

중요 인물의 형이 체중을 견디는 것을 견디는 것 기둥으로 받친다는 것 입니다. 총 4가 있습니다

의 선회하고, 각각 선회하고 있습니다 지름 240 밀리미터의.

브릭레이링 신체 : 보기는 고산화알미늄의 조합으로 만들어집니다

내화 연와와 가벼운 내화 연와와 열 보존성 벽돌. 더

보기의 벽돌쌓기 신체는 쉬운 것을 위한 가열 소자 설치 슬롯을 가지고 있습니다

가열 소자의 설치. 꽉 채워진 부분과 무게 축받이

지역은 무거운 종류 높은 알루미늄 내화 연와로 특히 벽돌로 둘러집니다.

가열될 때 내화성 복공 확대에 남은 자유 공간이 또한 있습니다.

길고 가느다란 조각형태 보기 전면판은 30 밀리미터인 ZG35Cr24Ni7SiN으로 던져집니다. 더

최대 temperature≤1200C. 그것은 오랫동안 가지고 있습니다 - 장기적이 변형 없이 사용됩니다고

침입.

밀봉하는 것 : 가마문과 노몸체 사이의 밀봉과 보기는 더 있습니다

중요합니다. 가마문과 노몸체 사이의 밀봉은 노를 채택합니다

문 자체 중량 압축 구조. 보기와 노 사이의 밀봉

몸은 특별 모양 벽돌, 섬유 면 블록과 모래 양씰의 밀봉입니다 .

2.5 가열 소자

가열 소자 : 0Cr27AL7Mo2 저항 주름 형상 합금 저항

스트립은 2 측벽에 탑재됩니다. 저항 스트립은 통과하여 생산됩니다

특정은 만들고, 자기 네일까지 노벽에 설치됩니다. 그리고 그곳에

피하기 위한 섬유 벽과 저항 스트립 사이의 자기 가스킷이 되세요

단락. 요업 스크루와 가스킷은 높은 알루미늄 자재로 만들어집니다

적당한 강도와 서비스 수명을 보증하기 위해 고온에서 소결됩니다. 거기

1 가열대가 되세요. 모든 인출 도체 바는 φ16 0Cr27AL7Mo로 만들어집니다

재료.

2.6 전기적인 제어 시스템

온도 제어 : 노는 제어하기 위한 지적 온도 조절기를 채택합니다

이상적 pid 매개 변수를 산정하기 위해 자가 튜닝 기능을 가지고 있는 온도

그리고 온도 안정성을 달성하세요. 온도 조절기는 기능을 가지고 있습니다의

과온 알람과 서멀 커플 파손 보호.

노는 더 사이에 연계를 제어해서 1 온도 조절 지대를 가지고 있습니다

온도와 모터 운동. 각각 구역은 과온으로 설정됩니다

알람. 가열 루프는 이중 방향 SCR와 트리거 제어를 채택합니다. 더

전원은 시간 비례하는 규제 방식으로 규제됩니다.

제어 작동 시스템은 a와 한 완료를 일으키는 대형 전력입니다

냉각 장치와 공기 냉각 시스템. 기중 차단기가 또한 있습니다. 가열 루프는 있습니다

요소 온-오프 표시기, 전원 연결을 가열시키면서, 네티즌, 전압계를 갖춥니다

연결 보호와 안전한 어싱 조치.

이동 제어 : 제어 시스템은 주로 문 상하향 운동을 통제합니다,

문 압축과 문 인-아웃 움직임. 또한 움직임은 반드시 있습니다

조종 안전성을 보장하기 위해 연결됩니다.

3.주요 기술적인 매개 변수
