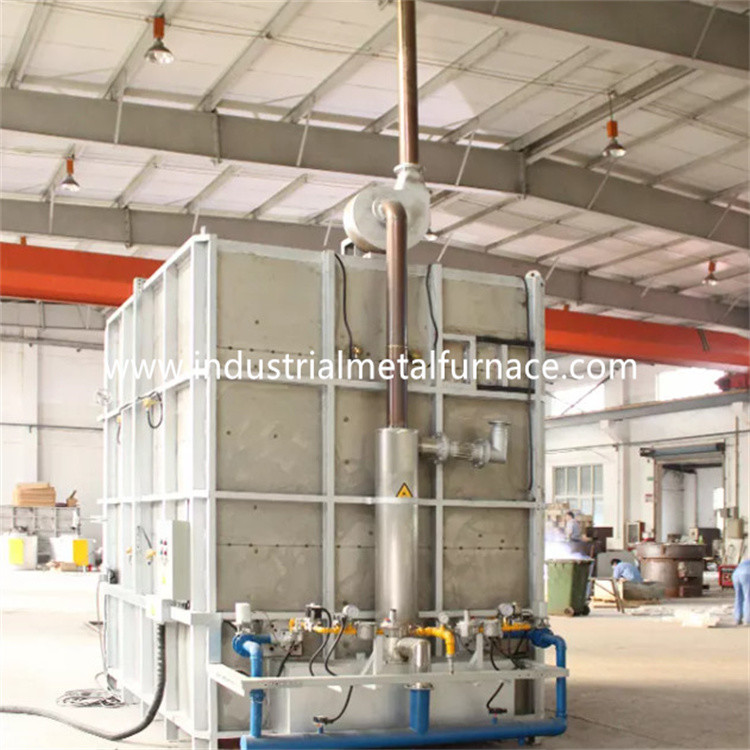

1500×800×800mm 전기적 보기 화덕 용광로
1. 애플리케이션
RT3-60-6 전기적 보기 화덕 용광로는 주로 사용됩니다
옥석류들의 열처리를 위해.
2. 구조적 도입
RT3-60-6 보기 화덕 용광로는 주로 노로 구성됩니다
가열되면서,, 늘어서, 가마문과 문 압축 시스템, 보기를 구체화하세요
요소와 고정 창치, 퍼니스 온도 자동 콘트롤 시스템.
2.1 노몸체
보기 난로 노몸체 철골 구조물은 10-12#로부터 만들어집니다
부분적 강과 ≥3mm 강철판. 사이드 필라와 등 기둥
부분적 강철로부터 만들어지고, 부분적 강철로 강화됩니다
브레이싱. 노의 외부 장벽은 프라이머 중 2 층으로 페인트 칠해지,
그리고 피복도료 중 2 층. 노의 핵심 부분은 페인트를 칠합니다
내열 페인트.
2.2 마무리
판매 몸을 위한 보기 화덕 용광로는 모든 섬유 체계로 만들어집니다. 더
사용된 소재를 정렬시키는 것 환강 부품의 고쳐진 품질 알루미늄 섬유입니다.
알루미늄 섬유는 블록 (압축 중력 안으로 사전 압축됩니다 :
그런 다음 둥근 스테인레스강 부품에 의해 노몸체에 고정된 ≥230Kg/m3).
이 내화성 복공 구조는 낮은 열 전도도라는 유리한 입장에 있습니다,
강한 내충격용 능력과 부식방지. 마무리는 전체 두께를 가지고 있습니다
240 밀리미터의. 규산염 알루미늄 섬유는 950C의 최고 온도에 저항합니다.
2.3 가마문과 문 업 다운 시스템
바닥 이동로 협력 문은 모든 섬유 마무리와 철강으로 구성됩니다
구조 케이스. 도어 프레임은 10 밀리미터 강철판으로 만들어집니다. 문은 있습니다
노몸체를 위한 그것과 마찬가지인 규산염 알루미늄 파이버 블록으로 만들어집니다.
가열되는 동안 노의 전체 구조는 그것의 형상을 유지합니다.
문의 구동 방법 : 가마문은 전기적으로 위로 향하여 높입니다고
승강기에 의해 하향입니다. 그리고 그것은 봄까지 밀봉됩니다.
2.4 보기
보기는 대차 프레임, 휠, 다루기 힘든 벽돌쌓기 신체로 구성됩니다,
열 저항성 보기는 판형, 가열 소자에 직면하고, 구동 메카니즘을 보기.
보기 구조 : 대차 프레임은 10# 보와 10 밀리미터 강철판으로부터 만들어집니다.
보기는 전부하에 변형 없이 오랫동안 일할 수 있습니다.
휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트
45# 강철로부터 조립하고 그것 열기가 처리됩니까. 전송 태도는 있습니다의
체중을 견디는 것을 견디는 무거운 형 기둥. 총 2 쌍이 있습니다
의 선회하고, 각각 선회하고 있습니다 지름 240 밀리미터의.
브릭레이링 신체 : 보기는 고알루미나 내화물의 조합으로 만들어집니다
벽돌과 가벼운 내화 연와와 열 보존성 벽돌. 브릭레이링 신체
난방의 용이한 설치를 위한 가열 소자 설치 슬롯이 보기의 가지고 있습니다
요소. 꽉 채워진 일부와 중량 함유 영역은 특히 벽돌로 둘러집니다
무거운 종류 높은 알루미늄 내화 연와로. 를 위해 떠난 자유 공간이 또한 있습니다
내화성 복공 확장 가열되골 때.
노 이 담긴 하부판은 전체 두께와 크머엔엔 재료로 만들어집니다의
30 밀리미터. 하부판은 950C의 최고 온도에 저항합니다.
밀봉하는 것 : 가마문과 노몸체 사이의 밀봉과 보기는 더 있습니다
중요합니다. 가마문과 노몸체 사이의 밀봉은 스프링 압착을 채택합니다
구조. 보기와 노몸체 사이의 밀봉은 특별 모양 벽돌의 밀봉입니다
그리고 섬유 면 블록.
2.5 가열 소자
가열 소자 : 0Cr25AL5 저항 나선 형상 불순물 저항 스트립은 있습니다
2 쪽 노벽에 탑재됩니다. 저항 스트립은 특별한 것을 통하여 생산됩니다
만들고, 자기 네일까지 노벽에 설치됩니다. 그리고 a가 있습니다
단락을 피하기 위한 섬유 벽과 저항 스트립 사이의 자기 가스킷.
1 가열대가 있습니다. 모든 인출 도체 바는 φ16 0Cr25AL5 재료로 만들어집니다.
2.6 전기적인 제어 시스템
온도 제어 : 노는 제어하기 위한 지적 온도 조절기를 채택합니다
이상적 pid 매개 변수를 산정하기 위해 자가 튜닝 기능을 가지고 있는 온도
그리고 온도 안정성을 달성하세요. 온도 조절기는 기능을 가지고 있습니다의
과온 알람과 서멀 커플 파손 보호.
도매 자동차 봇티엠 노는 더를 제어해서 1 온도 조절 지대를 가지고 있습니다
온도와 모터 운동과의 연계. 각각 구역은 집니다
과온 알람.
제어 작동 시스템은 냉각 장치와 한 완료를 일으키는 대형 전력입니다
그리고 공기 냉각 시스템. 기중 차단기가 또한 있습니다. 가열 루프는 설비됩니다
네티즌, 전압계로 요소 온-오프 표시기, 전원 연결 연결 보호를 가열시키기,
그리고 안전한 어싱 방법.
이동 제어 : 제어 시스템은 주로 문 상하향 운동을 통제합니다,
문 압축과 문 인-아웃 움직임. 또한 움직임은 반드시 있습니다
조종 안전성을 보장하기 위해 연결됩니다.
3.주요 기술적인 매개 변수
| 아니오. | 항목 | 기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 65KW+5% (1-100%) |
| 2 | 전원 공급기 | 380V, 3P, 50Hz |
| 3 | 정격 온도 |
650C (정상 작업 온도 :500C) |
| 4 | 빈 로 온도 상승 속도 | ≤1h 열기 최고 500C |
| 5 | 관제권 | 1 구역 |
| 6 | 효과적 워킹 사이즈 | 1500×800×800mm(L×W×H) |
| 7 | 가열 소자 연결 | Ｙ |
| 8 | 온도 균일성 | ±5C |
| 9 | 온도 정확도 | ±1C |
| 10 | 빈 로 손실 전력 | ≤18% |
| 11 | 온도 조절 방법 |
PID 규제 기관인 SCR ; 과온 알람과 후이방 온도 조절기 ; |
| 12 | 노 표면 온도 상승 | <35C |
| 13 | 가열 소자 | 0Cr25AL5 (스트립) |
| 14 | 정반을 보기 | 크머엔엔 내저항강, 30 밀리미터 두께 |
| 15 | 로딩 방식 | 스톤들은 트레이에 로딩되고 트레이가 적재 프레임에 로딩되는 후, 보기에 프레임을 로딩하고, 보기를 노 난로로 몰아냅니다. |
| 16 | 노 라이닝 | 표준 내화성 섬유 |
| 17 | 가마문 개봉 방법 | 봄까지 밀봉되는 1 톤 전기 호이스트 업 다운 |
| 18 | 이동 방법을 보기 | 1.5KW 사이클로이드 핀 기어 속도 저감기에 의해 |
| 19 | 적재 프레임 |
재료 : 5# 304 스테인레스 강 각도 철 ; 층을 이루세요 : 8 층 ; 분류하세요 : 1300*700*750mm |
| 20 | 로딩용 트레이 |
재료 : 304개의 스테인레스 강판 ; 두께 : 3 밀리미터 ; 구멍 직경 :더 홀인 φ15mm은 고르게 트레이에 분배됩니다 ; Q'ty : 8개 부분 ; 분류하세요 : 1280*680*50mm ; |
