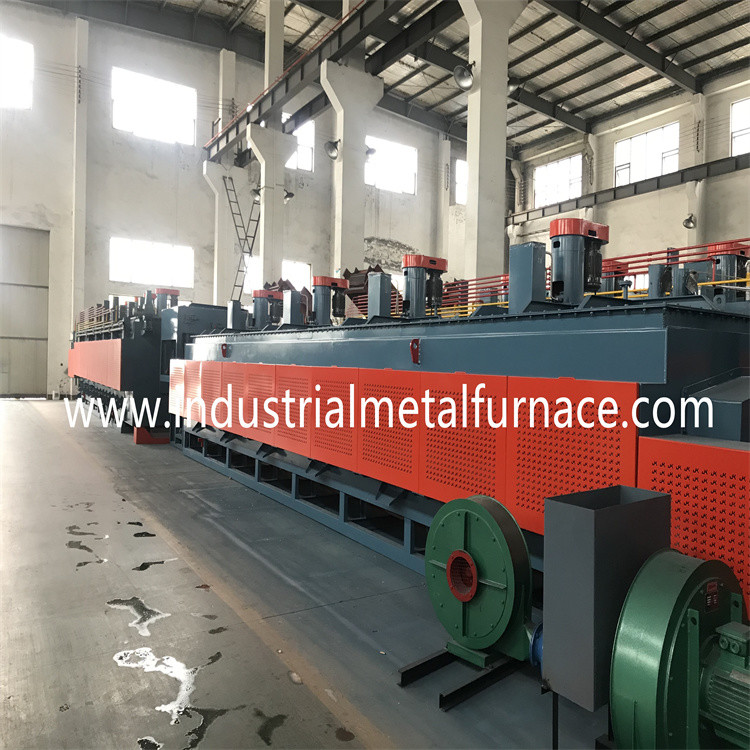

산업적 전기 저항 지지 롤러

컨베이어 메시 벨트 노, 열처리 용광로

1.구매자 요구조건

1.1 제품 : 나사부 형성 스크류, 네일을 단단하게 합니다 ;

1.2 가공처리하세요 : 침탄 처리, 밝은 조질 ;

1.3 생산성 : 급랭 : 500-1000kg / Ｈ ;

2. 상술

구매자의 요구조건에 따르면, 우리는 그렇게 하기 위해 고객을 권고합니다

800*10000mm 지지 롤러 타입 전기적 메쉬 벨트 로를 선택하세요.

3. 장비 개략적 소개와 주요 특징

1개략적 소개

1.1 열 처리선은 어드밴스드 테크놀로지스를 결합시킵니다

대만으로부터. 그것의 핵심 부분은 해외로부터 수입됩니다.

1.2 생산 라인은 자기 벨트 장입기로 구성됩니다,

노를 끄면서, 사전 세정 기계, 지지 롤러가 탱크를 끕니다,

입지, 포스트-클리닝 기계, 지지 롤러 메시 벨트를 제거하는 오일

템퍼링 노와 전기적인 제어 시스템.

특징 :

2.1 걸림부의 생산 필요를 만나기 위해, 노는 사용합니다

대만 기술,와 그 지역에서 그것의 에너지 절약형 효과를 향상시킵니다의

내화성 복공.

2.2 생산 라인은 트랜스를 통하여 가열되는 저전압을 사용합니다

히팅 튜브의 서비스 수명을 연장합니다.

2.3 메시 벨트는 동기화된 이동과 지지 롤러에 의해서 지원됩니다

메시 벨트가 최소 장력을 지니도록.

2.4 롤러는 특별한 고압력 밀폐형 베어링에 의해서 지원됩니다.

2.5 메시 벨트는 그렇게 하기 위해 비정상이 운송 경보 장치로 설계됩니다

메시 벨트의 안정적 이동을 보장하세요.

2.6 환경에 물방울은 기화기에 의해 가스화되고, 그리고 나서 노 안으로 보냈습니다.

대기는 모니터링되고 산소 조사에 의해 끊임없이 제어됩니다.

2.7 뜨거운 메시 벨트는 노의 디 엔트랜스에 찾아 오고, 미리 가열합니다

매우 에너지를 절약하는 추운 부품.

4. 생산 라인 기본 매개변수

5. 기술적인 매개 변수

6. 생산 라인 파워와 에너지 소비

6.1 힘

히팅 파워 : 380V±10%, 3 단계, AC, 50HZ ;

측정과 제어 시스템 : 220V±10%, 50HZ

가열 시스템 :약 745kW

시스템 전원과 다른 소비 장소를 운전하는 것 : 약 40kW

전직선의 전원 공급기 : 약 785W

정상 작업에 있는 소비 전력 : 약 420kW

6.2 환경 인입관 매개 변수

메탄올 인입관 : 4-6 L/h ; ≥0.04 Mpa ;

프로판 인입관 : 공급 ≤500L/h와 자동 제어 ;

공급 압력 ≥0.04Mpa ;

암모니아 인입관 : 3m3 / Ｈ ;

6.3 냉각수

수질 : 표준 저칼슘을 말하기 위해 일치하기

산업적 순환수 ;

부유 현탁물 : 최대 10 마그네슘 /L ;

필터 메쉬 벨트 구멍 치수 : 0.3 밀리미터를 최대한으로 쓰세요 ;

투입 온도 : (여름에) (최대) 30C

투입 온도 : (min)5C (겨울에)

온도차 : 10C

흡입구 압력 : 0.2 Mpa

맥스 물 사용량 : 100m3/h (순환 사용)에 대하여

6.4 (구매자에 의해 공급된) 부가 장비

냉각된 저수 탱크와 냉각탑은 보통 탑재됩니다

워크샵 밖에

그러나 생산 라인에 근접시키세요. 냉각 전력량이 어야 합니다

≥100m3/h가 되세요.

7. 유닛 당 기술 명세서

자기 벨트 장입기

장입기는 팁 프레임, 진동 저장고로 구성됩니다,

자기 벨트 수송 시스템과 구동 시스템. 더

기계 틀은 부분적 철골과 강철판으로부터 만들어집니다.

1개 체인과 체인 기어 : 1개 세트인 P=25.4mm ;

2 저감 기어, 0.55 kw (VF 속도 조정률), 1개 세트

3 자기 벨트 : 900*3450*1/2mm (SUS304) 1 부분

4명의 강력한 군대 자성 강철 : 28*26*8 1 그룹 ;

5개의 진동 모터 : 150W, 1 세트 ;

6개의 수력 스테이션 : 16Mpa/cm2 2.2 kw, 1개 세트 ;

7 유압실린더 : c80*800mm 1 세트 ;

메쉬 벨트식 사전 세정 기계

프리-클레아닝 기계는 있습니다 침지형의. 그것은 3가지 작업을 가지고 있습니다

헹구는 것고 비누 워터 제트와 강한 공기 건조인 위치들.

장입기는 강력한 군대 노즐을 갖추고 있습니다. 그리고 그것

한대 물 기름 분리 탱크와 한대 기름 수집 탱크에 의해 접해집니다.

수집된 오일은 사용될 수 있습니다.

탱크 본체

세척용 탱크 본체는 강철판과 단면별로부터 제조됩니다

일체로 용접되는 강철.

2개 메 피대 구동 장치

메시 벨트 : 800*7200*1.5/2.5mm 1 부분 ;

체인과 체인 기어 : 1개 세트인 P=25.4mm ;

저감 기어 : 0.55kW, 1 세트 ;

3 클리닝 탬크 크기 : 2000L ;

4개의 세척용 분사 펌프 : 2.2kW 1 세트 ;

구리 노즐, 여러 ;

5 가열 기구 : 380V/4kW, 6개 부분, 전체에서 24KW ;

6 기름과 물 분리 탱크

물과 기름 분리대, 1개 세트 ;

기어 들 모우터, 0.37kW 1 세트 ;

출구, 공기 조절 팬, 1개 세트에 있는 건조 팬 7명 ;

온도 조절기 8명, RKC, 1개 세트 ;

열저항기, PT100, 1개 부분 ;

9개 구동 검출 장치, 옴론, 1개 세트 ;

10개의 액상 밸브 d=15 1 부분 ;

11 오버로딩 보호기, 1개 세트 ;

진동 물류 기계

1개 진동 저장고 1 부분 ;

2개의 진동 모터 150W, 2 세트 ;

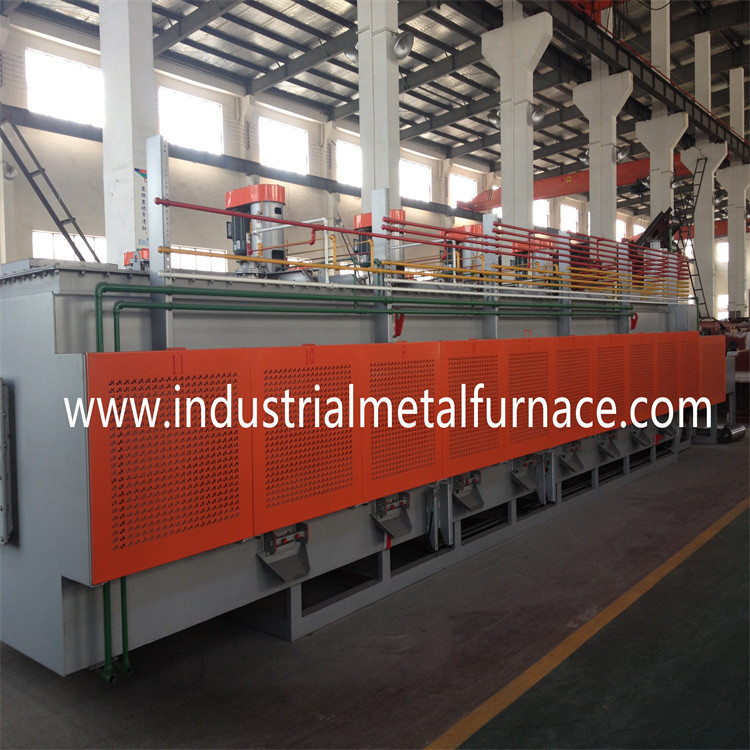

노를 끄는 메시 벨트

담금질로는 생산 라인의 핵심 부분입니다.

그것은 퍼니스 쉘, 앞 장치 스탠드, 환기로 구성됩니다

장치, 온도 조절 장치를 가열시킨 보존 물질,

그리고 환경 공급 장치.

1가지 주요 인자 :

메시 벨트 폭 :800 밀리미터

작업 영역 길이 : 10000 밀리미터

보조 주행 거리 : 2000 밀리미터

예열 영역 길이 : 1500 밀리미터

온도 제어 : 6 구역 피드 제어 ;

정격 전력 : 420KW

퍼니스 온도 균일성 :더를 위한 ≤±5C 온도 균일성

같은 구 :≤±3C ; 노 외벽 온도 상승 : ≤50C

2개 메 피대 구동 장치

2.1 부분은 메시 벨트를 통하여 운반됩니다.

2.2 메시 벨트는 동시인 것을 가진 지지 롤러에 의해서 지원됩니다

움직임. 메시 벨트는 있고 전방 구동형 타입의,와 이렇게 하여 a를 지닙니다

고온에 있는 최소 인장력.

2.3 메시 벨트 구동 속도 :50~220mm/min, 인버터 제어 ;

2.4 메시 벨트 : 800*26000*2/3mm ; 1개 부분 ;

2.5 지지 롤러

예열 상부롤러, c50 SUS304 5 부분 ;

예열 낮은 롤러, c87mm SUS304 3 부분 ;

상부롤러, c50mm SUS310 35 부분

더 낮은 롤러, c87mm SUS310 12 부분

롤러, c203mm SUS310 1 부분을 운전하는 후방

UCFL207과의 사이에서 110 세트를 낳기 ;

2.6 체인과 체인 기어, 1개 세트인 P=19.05mm

2.7 환원제, 0.75kW 1 세트 ;

2.8 인버터, 미츠비시, 1개 세트 ;

2.9 검출 장치, 옴론, 1개 세트를 운전하는 메시 벨트 ;

3가지 열 보존성 물질

3.1 지붕벽은 1400년 고온 규산염 알루미늄으로 찌푸려집니다

섬유와 1260개의 규산염 알루미늄 cera 덮개, 그것이 c8mm에 의해 고쳐집니다

로드와 압판은 SUS310S로 만들었습니다.

3.2 노측벽은 아이솔라이트가 벽돌, 열을 안티-카르부리즈링 정렬시킵니다

보존 벽돌과 열 보존성 이사회. 라이닝 두께는 395 밀리미터입니다.

3.3 내화성 접착제는 P-150 (일본 브랜드) 입니다. 그것은 특성을 가집니다

더 높은 온도에 있는 더 강한 결합 효과의. 그것은 최대 온도에 저항합니다

1600 급 셀시우스의.

4　가열 기구 : 전기적 열원 방사선 관.

4.1 전기적 히팅 튜브는 더의 상부 및 하부 월에 설치됩니다

난로. 가열 시스템은 저전압 전원공급기와 더와 함께 일합니다

노는 히팅 튜브를 대체할 때 중지될 필요가 없습니다.

4.2 전기적 열원 방사선 관, 66개 세트 ;

a) 외부 파이프 : c122*1425*4mm (SUS310S), 66개 부분 ;

b) 히팅 튜브 핵심 : 66개 세트인 OCr21Al6Nb ;

c) 절연부 (강옥) : 66개 세트 ;

4.3 서멀 커플 WRN430 크 형, 6개 부분 ;

4.4 각각 구역은 독립적 트랜스로 설정됩니다. 열전달 방사선 관

병렬 연결에 있고, 서로를 방해하지 않습니다. 열기

방사선 관은 쉽게 유지됩니다.

트랜스, 380V/56V, 6개 세트 ;

믹싱 팬 (수냉식 시스템을 견디는 NSK), 4개 세트 ;

베인 (샤프트와 베인), 4개 부분 ;

태도, NSK, 8개 세트 ;

모터, 1.5 kw, 4개 세트 ;

노의 증기를 (제거하고 태우는 6개의 배출 흄 장치

그리고 오일 탱크)

공기 펌프, 250W, 1개 세트

안쪽 SUS304 층, 1개 세트와 노앞면에 있는 7대 저수 탱크 ;

8 가마문

a) 노앞면, 1개 세트에 있는 이동로 문 ;

b) 노, 4개 그룹 안에 있는 부드러운 커튼 문 ;

9 먼지 제거 구멍, 12개 부분 ;

쓰레기 구덩이는 예열의 두 면 벽의 하부에 설정됩니다

그리고 가열부. 쓰레기 구덩이는 더로 만들어진 플러그에 의해서 차단됩니다

열 보존성 섬유와 커버 판. 플러그는 레버 메카니즘에 의해 고쳐집니다,

그리고 제거되기 쉽습니다.

10 가마문은 세정을 가열시키기 위해 1 방화막을 또한 갖추고 있습니다

클리닝 탬크에서 액체.

11개 환경 공급 장치

환경 공급 : 타입에서 물방울 : methanol+propane+ammonia ;

11.1 공기 제어 :

산소 조사, 마라톤 경주, 미국, 2개 부분 ;

탄소전위 제어기, 유로썸, 2개 세트 ;

비례 제어 밸브, 버켓, 독일, 5개 세트 ;

메탄올 유량계, 5개 세트 ;

프로판 유량계, 4개 세트 ;

암모니아 플로우 미터, 4개 세트 ;

프로판 유량계, 2개 세트 ;

4개 세트, 공기 흐름 계량기에 참조 사항을 답니다

공기 펌프, 35W, 2개 세트
