연속적인 시간 지지 롤러 당 750 킬로그램

파스너 볼트 핵심을 위한 가스 메시 벨트 노

1.구매자 요구조건

1.1Product : 파스너 볼트, 핵심 ;

1.2 가공처리하세요 : 가시게 하, 부드러워지는 것 탄소 처리하기 ;

1.3 생산성 : 급랭 : 500-750kg / Ｈ ;

2. 상술

구매자의 요구조건에 따르면, 우리는 추천합니다 우리의

고객이 800*8000*10mm 지지 롤러 유형 가스를 선택합니다

메시 벨트 노.

3. 장비 개략적 소개와 주요 특징

1개략적 소개

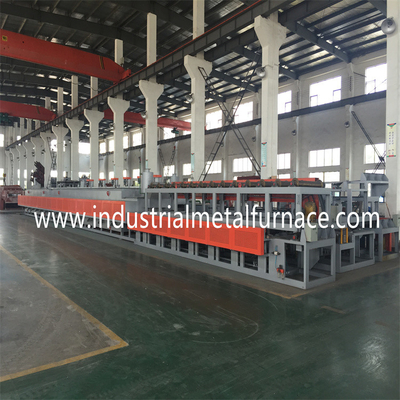

1.1 열처리 용광로 라인은 진보적인 것 결합시킵니다

대만으로부터의 기술. 그것의 핵심 부분은 수입됩니다

해외로부터.

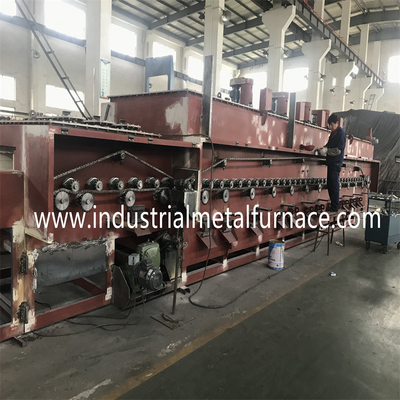

1.2 벨트식로는 지원 롤러 망으로 구성됩니다

탱크, 오일 이전 입지를 끈 벨트 담금질로,

포스트-클리닝 기계, 지지 롤러 메시 벨트 템퍼링

노와 전기적인 제어 시스템.

특징 :

2.1 걸림부, 노의 생산 필요를 만납니다

대만 기술을 사용하고, 그것의 에너지 절약형 효과를 향상시킵니다

내화성 복공의 지역에서.

2.2 연속적인 담금질로와 템퍼링 노는 가열됩니다

에너지 절약, 낮은 비용과 더 높은 효율인 천연가스.

2.3 메시 벨트는 동시인 것을 가진 지지 롤러에 의해서 지원됩니다

움직임은 메시 벨트가 최저치를 지니도록 팽팽하게 하세요.

2.4 롤러는 특별한 고압력 밀폐형 베어링에 의해서 지원됩니다.

2.5 컨베이어 메시 벨트는 비정상이 운송 알람으로 설계됩니다

메시 벨트의 안정적 이동을 보장하기 위한 장치.

2.6 환경에 물방울은 그런 다음 보내서 기화기에 의해 가스화됩니다

노. 환경은 모니터링되고 끊임없이 제어됩니다

산소 조사에 의해.

2.7 뜨거운 메시 벨트는 노의 디 엔트랜스에 찾아 옵니다

그리고 매우 에너지를 구하는 한냉부를 미리 가열합니다.

4. 생산 라인 기본 매개변수

4.1z 부하합 전원 : 228KW(electricity)에 대해 ;

전원은 3개 단계, 380v, 50Hz를 공급합니다 ;

1500KW (천연가스) ;

5.각각 유닛의 차원

5.1 장입기

메시 벨트 폭 :900 밀리미터 ;

5.2pre 크리닝 장치

메시 벨트 폭 : 800 밀리미터 ;

5.3 연속 소입 노

메시 벨트 폭 : 800 밀리미터 ;

입구 구역 길이 : 2000 밀리미터 ;

프리-헤팅 영역 길이 : 1500 밀리미터 ;

작업 영역 길이 : 6000 밀리미터 ;

유효 길이 : 100 밀리미터 ;

5.4 담금질유 탱크

메시 벨트 폭 : 1200 밀리미터 ;

퀄네칭 오일 탱크 깊이 : 2000 밀리미터 ;

큐춘칭 오일 탱크 길이 : 12m3

5.5 오일 이전은 서 있습니다

메시 벨트 폭 : 1000 밀리미터 ;

5.6 포스트-클리닝 기계

메시 벨트 폭 : 1000 밀리미터 ;

유효 길이 : 2600 밀리미터 ;

크기 : 3.5m3

5.7 템퍼링 노

메시 벨트 폭 : 1000 밀리미터 ;

발열 에리어 길이 : 8000 밀리미터 ;

실효 높이 : 130 밀리미터 ;

5.8 트나크를 더럽히기

메시 벨트 폭 : 1000 밀리미터 ;

5.9 건조 기계

메시 벨트 폭 : 1000 밀리미터 ;

5.10 유출 석유로 인한 오염 기계

메시 벨트 폭 : 1000 밀리미터 ;

6. 생산 라인 파워와 에너지 소비

6.1 힘

히팅 파워 : 380V±10%, 3 단계, AC, 50HZ ;

측정과 제어 시스템 : 220V±10%, 50HZ ;

가열 시스템 : 약 165kW ;

시스템 전원과 다른 소비 장소를 운전하는 것 : 약 63kW ;

전직선의 전원 공급기 : 약 228kW ;

정상 작업에 있는 소비 전력 : 약 100kW ;

6.2 벨트식로의 천연 가스 소비량

담금질로 : 900KW ;

템퍼링 노 : 600KW ;

소비를 천연가스를 합계하세요 : 1500KW ;

6.3 환경 인입관 매개 변수

메탄올 인입관 : 4-6 L/h ; ≥0.04 Mpa ;

프로판 인입관 : 1000L/H, 자동 제어 ; 공급

압력 ≥0.04Mpa ;

6.4 냉각수

수질 : 표준 저칼슘을 말하기 위해 일치하기

산업적 순환수 ;

부유 현탁물 : 최대 10 마그네슘 /L ;

필터 메쉬 벨트 구멍 치수 : 0.3 밀리미터를 최대한으로 쓰세요 ;

투입 온도 : (여름에) (최대) 30C

투입 온도 : (min)5C (겨울에)

온도차 : 10C

흡입구 압력 : 0.2 Mpa ;

맥스 물 사용량 : 100m3 / Ｈ에 대하여 ;

6.5 (구매자에 의해 공급된) 부가 장비

냉각된 저수 탱크와 냉각탑은 보통 탑재됩니다

워크샵 밖에 ;

그러나 생산 라인에 근접시키세요. 냉각 전력량이 어야 합니다

≥100m3/h가 되세요.

전산화된 전기 제어

전기 제어 상자 (집단적 배선)

전기 제어 상자, 1000*700*2000mm, 4-5 부분 ;

노를 끄고 완화시키는 연속적인 메시 벨트

컴퓨터에 의해 관리되고 미츠비시 PLC 시스템에 의해 모니터링됩니다.

제어 시스템은 실제적 -타임모디터링, 관리와 과정을 가지고 있습니다

온도, 구동 시스템, 모터, 가열 시스템의 제어,

그리고 안전성.노와 메시 벨트 템퍼링을 끄는 메시 벨트

노는 천연가스를 통해 가열됩니다. 그들은 온도 조절기를 제어됩니다

그리고 병렬 연결에서 버너의 펄스 점화를 달성하기 위한 PLC.
