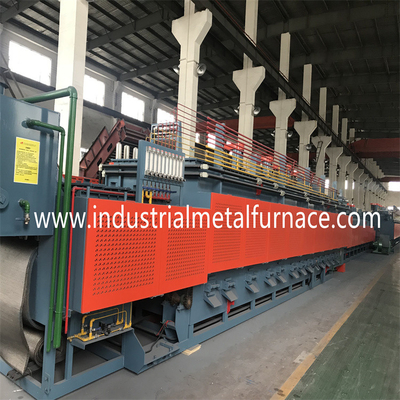

파스너를 위한 지지 롤러 전기적 메쉬 벨트 로

1.구매자 요구조건

1.1 제품 : 나사부 형성 스크류 ;

1.2 가공처리하세요 : 탄소 처리하고, 카르보-니트라이딩과, 부드러워지기,

케이스 깊이 : ≤0.15mm ;

1.3 생산성 : 탄소 처리하는 약 350 킬로그램 / Ｈ ;

2. 상술

구매자의 요구조건에 따르면, 우리는 그렇게 하기 위해 고객을 권고합니다

600*8000mm 지지 롤러 타입 전기적 메쉬 벨트 로를 선택하세요.

3. 주요 특징

3.1 걸림부, 메시 벨트 컨베이어의 생산 필요를 만납니다

엠프로이스타이완 기술을 가열하고, 더에서 그것의 에너지 절약형 효과를 향상시킵니다

내화성 복공의 지역.

3.2 생산 라인은 트랜스를 통하여 가열되는 저전압을 사용합니다

히팅 튜브의 서비스 수명을 연장합니다.

3.3 메시 벨트는 동시인 것을 가진 지지 롤러에 의해서 지원됩니다

움직임은 메시 벨트가 최저치를 지니도록 팽팽하게 하세요.

3.4 롤러는 특별한 고압력 밀폐형 베어링에 의해서 지원됩니다.

3.5 메시 벨트는 그렇게 하기 위해 비정상이 운송 경보 장치로 설계됩니다

메시 벨트의 안정적 이동을 보장하세요.

3.6 환경에 물방울은 기화기에 의해 가스화되고, 그리고 나서 노 안으로 보냈습니다.

대기는 모니터링되고 산소 조사에 의해 끊임없이 제어됩니다.

3.7 뜨거운 메시 벨트는 노의 디 엔트랜스에 찾아 오고, 미리 가열합니다

매우 에너지를 절약하는 추운 부품.

3. 생산 라인 기본 매개변수

4. 장비 상술

4.1 장입기

메시 벨트 폭 : 700 밀리미터

4.2 예비세척 기계

메시 벨트 폭 : 600 밀리미터

유효 길이 : 2400 밀리미터

탱크용량 : 2m3

4.3 노를 끄는 메쉬 벨트식

메시 벨트 폭 : 600 밀리미터

유입구 길이 : 2000 밀리미터

예열 벨트 길이 : 1500 밀리미터

작업 영역 길이 : 8000 밀리미터

실효 높이 : 100 밀리미터

4.4 오일 탱크를 끄기

메시 벨트 폭 : 1000 밀리미터

오일 탱크 깊이 : 2000 밀리미터

오일 탱크 길이 : 4200 밀리미터

탱크용량 : 12 m3

4.5 기름제거 입지

메시 벨트 폭 : 800 밀리미터

4.6 후처리 기계

메시 벨트 폭 : 800 밀리미터

유효 길이 : 2800 밀리미터

탱크용량 : 2m3

4.7 노를 완화시키는 메시 벨트

실효 높이 : 130 밀리미터

메시 벨트 폭 : 850 밀리미터

발열 에리어 길이 : 8000 밀리미터

5. 유닛 당 기술 명세서

장입기

장입기는 자기 벨트 교통기관으로 구성됩니다

구조, 골조, 자기 벨트와 구동 시스템. 기계

골조는 부분적 철골과 강철판으로부터 만들어집니다.

1 저감 기어, 0.55 kw, 1개 세트

2 자기 벨트 : 700*340*1/2mm (SUS304) 1 부분

3명의 강력한 군대 자성 강철 : 28*26*12 1 그룹 ;

4개의 진동 모터 : 250W, 1 세트 ;

5 자기를 띤 벨트 속도 : 80-450min/mm (주파수 변환), 1개 세트 ;

메쉬 벨트식 사전 세정 기계

메시 벨트 크리닝 장치는 있습니다 침지형의. 3시입니다

가라앉히고 있고, 세척되, 물을 비누로 문지른 위치들로 일하기

분사와 강한 공기 건조. 장입기는 설비됩니다

강력한 군대 노즐로. 그리고 그것은 한 물 기름에 의해 접해집니다

분리 탱크와 한대 오일 수집 탱크. 오일은 수집되었습니다

사용될 수 있습니다.

탱크 본체

세척용 탱크 본체는 강철판과 단면별로부터 제조됩니다

일체로 용접되는 강철. 탱크 본체는 단면별로 만들어집니다

강과 강철판.

2개 메 피대 구동 장치

메시 벨트 : 600*16500*1.6/2.5mm, SUS201, 1개 부분 ;

체인과 체인 기어 : 1개 세트인 P=76.2mm ;

저감 기어 : 0.75kW, 1 세트 ;

3 클리닝 탬크 크기 : 2000L ;

4개의 세척용 분사 펌프 : 2.2kW 1 세트 ;

구리 노즐, 여러 ;

압력계, 0-0.5Mpa 1 세트 ;

5 가열 기구 : 380V/4kW, 6개 부분, 전체에서 24KW ;

6 기름과 물 분리 탱크

물과 기름 분리대, 1개 세트 ;

기어 들 모우터, 0.10kW 1 세트 ;

출구에 있는 건조 팬 7명,, 1개 세트 ;

온도 조절기 8명, 1개 세트 ;

열저항기, PT100, 1개 부분 ;

9개 구동 검출 장치, 옴론, 1개 세트 ;

10개의 액상 밸브 d=15 1 부분 ;

11 오버로딩 보호기, 1개 세트 ;

12 높은 강제 송풍 홴, 1개 세트 ;

노를 끄는 메시 벨트

담금질로는 생산 라인의 핵심 부분입니다.

그것은 퍼니스 쉘, 앞 장치 스탠드, 열 보존성으로 구성됩니다

장치와 온도 조절 장치와 대기를 가열시킨 물질

공급 장치.

1가지 주요 인자 :

메시 벨트 폭 :600 밀리미터

작업 영역 길이 : 8000 밀리미터

보조 주행 거리 : 2000 밀리미터

예열 영역 길이 : 1500 밀리미터

온도 제어 : 5 구역 피드 제어 ;

정격 전력 : 225KW ; 1번째 구역 : 90KW, 2번째 구역 : 45 kw ; 3번째 구역 : 30 kw ;

4번째 구역 : 30 kw ; 5번째 구역 : 30 kw.

작동 온도 : 800-920C

퍼니스 온도 균일성 :같은 구를 위한 ≤±5C 온도 균일성 :≤±3C ; 노 외벽 온도 상승 : ≤50C.

퍼니스 쉘 : 부분적 강과 강철판으로 만들었습니다.

2개 메 피대 구동 장치

2.1 부분은 메시 벨트를 통하여 운반됩니다.

2.2 메시 벨트는 동시인 것을 가진 지지 롤러에 의해서 지원됩니다

움직임. 메시 벨트는 있고 전방 구동형 타입의,와 이렇게 하여 지탱합니다

고온에 있는 최소 인장력.

2.3 메시 벨트 구동 속도 :50~220mm/min, 인버터 제어 ;

2.4 메시 벨트 : 600*22000*2/3mm ; 1개 부분 ;

2.5 지지 롤러

예열 상부롤러, SUS304S 5 부분 ;

예열 낮은 롤러, SUS304S 3 부분 ;

상부롤러, SUS310S 26 부분

더 낮은 롤러, SUS310S 9 부분

롤러, SUS310S 1 부분을 운전하는 후방

2.6 체인과 체인 기어, 1개 세트인 P=25.4mm

2.7 환원제, 0.75kW 1 세트 ;

2.8 태도, UCFL207 (NSK), 86개 세트 ;

2.9 검출 장치, 1개 세트를 운전하는 메시 벨트 ;

3가지 열 보존성 물질

3.1 가정 : 알루미늄 cera 덮개, 이첸그, 스초우 ;

3.2 측벽 : 아이솔라이트 벽은 아이솔라이트 항탄소 처리 벽돌로 찌푸려집니다,

열 보존성 벽돌과 열 보존성 이사회.

3.3 내화성 접착제는 P-150 (일본 브랜드) 입니다. 그것은 더를 가지고 있습니다

더 높은 온도에 있는 더 강한 결합 영향의 특성.

4　가열 기구 : 전기적 열원 방사선 관.

4.1 전기적 히팅 튜브는 상부 및 하부 월에 설치됩니다

난로의. 가열 시스템은 저전압 전원공급기와 함께 일합니다,

그리고 노는 히팅 튜브를 대체할 때 중지될 필요가 없습니다.

4.2 전기적 열원 방사선 관, 45개 세트 ;

a) 외부 파이프 : c122*1420*4mm (SUS310S), 45개 부분 ;

b) 히팅 튜브 핵심 : 45개 부분인 OCr21Al6Nb ;

c) 절연부 (강옥) : 45개 부분 ;

4.3 서멀 커플 WRN130 크 형, 5개 부분 ;

4.4 각각 구역은 독립적 트랜스로 설정됩니다. 열방사

각형은 병렬 연결에 있고, 서로를 방해하지 않습니다.

열방사 관은 쉽게 유지됩니다.

수냉식 시스템), 3개 세트 (을 가진 믹싱 팬 ;

베인 (샤프트와 베인), 3개 부분 ;

모터, 1.5 kw, 3개 세트 ;

(더를 제거하고 태우는 6개의 배출 흄 장치

노와 오일 탱크)의 증기

공기 펌프, 250W, 1개 세트

로딩에 열 차단 프로텍션 보드를 냉각시키는 7가지 물

전방 스탠드형, 1 조각에서 옆 ;

8 가마문

a) 노앞면, 1개 세트에 있는 이동로 문 ;

b) 노, 3개 부분 안에 있는 부드러운 커튼 문 ;

9 먼지 제거 구멍, 16개 부분 ;

쓰레기 구덩이는 두 면 벽의 하부에 설정됩니다의

예열과 가열부. 쓰레기 구덩이는 차단합니다

플러그는 열 보존성 섬유와 커버 판으로 만들었습니다. 더

플러그는 레버 메카니즘에 의해 고쳐지고, 제거되기 쉽습니다.

10 가마문은 더를 가열시키기 위해 1 방화막을 또한 갖추고 있습니다

클리닝 탬크에서 세정액.

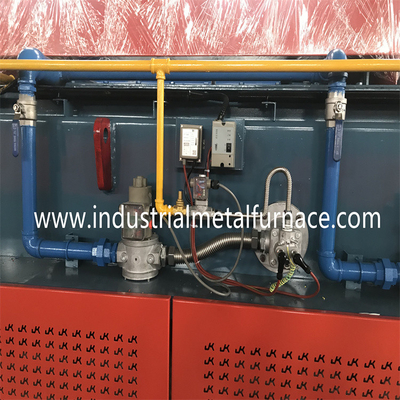

11개 환경 공급 장치

환경 공급 : 타입에서 물방울 : methanol+propane+ammonia ;

11.1 공기 제어 :

산소 조사, 마라톤 경주, 미국, 1개 부분 ;

자기성 밸브, 버켓, 독일, 1개 부분 ;

메탄올 유량계, 4개 세트 ;

암모니아 플로우 미터, 1개 세트 ;

프로판 유량계, 3개 세트 ;

2개 세트, 공기 흐름 계량기에 참조 사항을 답니다

공기 펌프, 8W, 2개 세트

안전성

예열과 가열부의 두 면 벽은 둘다 있습니다

천공 덮개판을 통하여 보호받습니다.

13개 메 피대 구동 장치, 옴론, 1개 세트 ;
