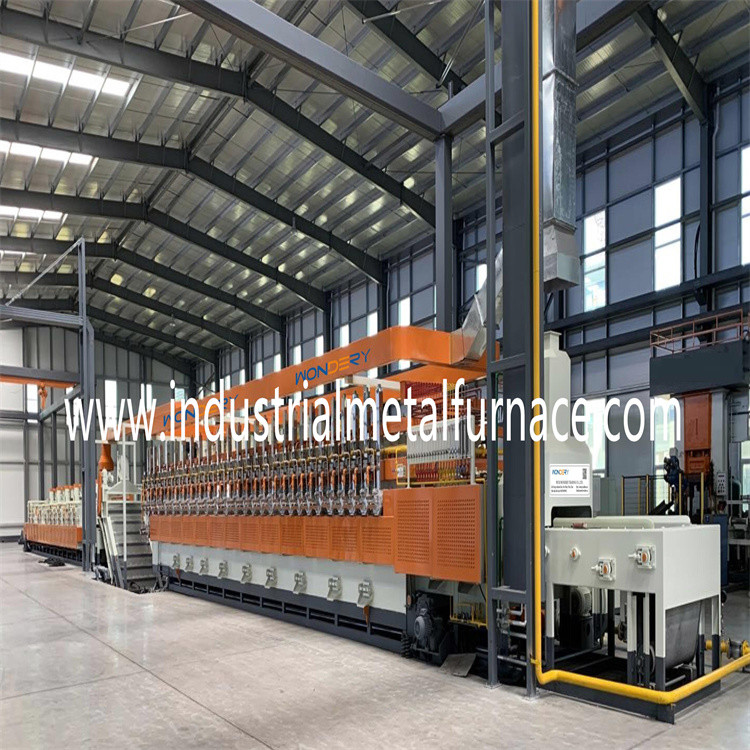

탄소 처리하는 지지 롤러 가스 열 처리 메쉬 벨트 로

파스너를 위해 부드러워지기

1.구매자 요구조건

1.1Product :수공구류 ;

1.2 가공처리하세요 : 밝은 조질 ;

1.3 생산성 : 급랭 : 250-350kg / Ｈ ;

2. 상술

구매자의 요구조건에 따르면, 우리는 고객을 권고합니다

600*6000mm 지지 롤러 유형 가스 메쉬 벨트 로를 선택합니다.

3. 장비 개략적 소개와 주요 특징

1개략적 소개

1.1 열처리 용광로는 어드밴스드 테크놀로지스를 결합시킵니다

대만으로부터. 그것의 핵심 부분은 해외로부터 수입됩니다.

1.2 생산 라인은 지지 롤러 메시 벨트로 구성됩니다

노를 끄면서, 사후 세척하는 탱크, 오일 이전 입지를 끄기

기계, 지지 롤러 메시 벨트가 노를 완화시키고 전기적입니다

제어 시스템.

2.특징 :

2.1 걸림부, 열처리의 생산 필요를 만납니다

엠프로이스타이완 기술을 가열하고, 그것의 에너지 절감을 향상시킵니다

내화성 복공의 그 지역에서 효과.

2.2 끄고 부드러워지기 위한 메시 벨트 컨베이어 고온로는 적격자에 의해 가열됩니다

에너지 절약, 낮은 비용과 더 높은 효율인 가스.

2.3 메시 벨트는 동시인 것을 가진 지지 롤러에 의해서 지원됩니다

움직임은 메시 벨트가 최저치를 지니도록 팽팽하게 하세요.

2.4 롤러는 특별한 고압력 밀폐형 베어링에 의해서 지원됩니다.

2.5 메시 벨트는 비정상이 운송 경보 장치로 설계됩니다

메시 벨트의 안정적 이동을 보장합니다.

2.6 환경에 물방울은 기화기에 의해 가스화되고, 그리고 나서 더 안으로 보냈습니다

노. 환경은 끊임없이 모니터링되고 제어됩니다

산소 조사.

2.7 노의 디 엔트랜스로 되돌아가는 뜨거운 메시 벨트 복귀와

매우 에너지를 구하는 한냉부를 미리 가열합니다.

3. 생산 라인 기본 매개변수

3.1 컨베이어 벨트로는 노를 끄는 메시 벨트로 구성됩니다,

소입조, 오일 이전 입지, 후처리 기계, 컨베이어 템퍼링 노 ;

3.2 부하합 전원 : 70KW(electricity)에 대해 ; 전원은 3개 단계, 380v, 50Hz를 공급합니다 ;

720KW (천연가스) ;

3.3 전체 중량 : 약 35000 킬로그램 ;

3.4 전체 길이 : 약 28500 밀리미터 ;

4. 장비 상술

1 작동 온도 :

3개의 퍼니스 공기

5. 생산 라인 파워와 에너지 소비

5.1 힘

히팅 파워 : 380V±10%, 3 단계, AC, 50HZ ;

측정과 제어 시스템 : 220V±10%, 50HZ ;

가열 시스템 : 약 48kW ;

시스템 전원과 다른 소비 장소를 운전하는 것 : 약 30kW ;

전직선의 전원 공급기 : 약 78kW ;

정상 작업에 있는 소비 전력 : 약 25kW ;

5.2 천연 가스 소비량

담금질로 : 600KW ;

템퍼링 노 : 400KW ;

소비를 천연가스를 합계하세요 : 1000KW ;

5.3 환경 인입관 매개 변수

메탄올 인입관 : 3-5 L/h ; ≥0.04 Mpa ;

프로판 인입관 : 공급 ≤500L/h와 자동 제어 ; 공급 압력 ≥0.04Mpa ;

5.4 냉각수

수질 : 표준 저칼슘 산업적 순환수를 말하기 위해 일치하기 ;

부유 현탁물 : 최대 10 마그네슘 /L ;

필터 메쉬 벨트 구멍 치수 : 0.3 밀리미터를 최대한으로 쓰세요 ;

투입 온도 : (여름에) (최대) 30C

투입 온도 : (min)5C (겨울에)

온도차 : 10C

흡입구 압력 : 0.2 Mpa ;

맥스 물 사용량 : 50m3/h (순환 사용)에 대하여 ;

5.5 (구매자에 의해 공급된) 부가 장비

냉각된 저수 탱크와 냉각탑은 보통 있습니다

워크샵 밖에 증가했습니다 ;

그러나 생산 라인에 근접시키세요. 냉각 전력량

≥60m3/h 여야 합니다.

6. 전산화된 전기 제어

전기 제어 상자 (집단적 배선)

전기 제어 상자, 1000*700*2000mm, 3개 부분 ;

전체 생산 과정은 컴퓨터에 의해 관리됩니다

그리고 PLC 시스템에 의해 모니터링됩니다.

벨트식 연속 소성로의 제어 시스템

실시간 감시, 관리를 합니다

그리고 온도, 구동 시스템, 모터, 가열 시스템과 안전의 프로세스 컨트롤.

메쉬 벨트 로의 가열 제어 시스템은 a로 구성됩니다

대비를 실현하는 온도 계량기와 PLC

버너의 펄스의 인터로킹

점화.
