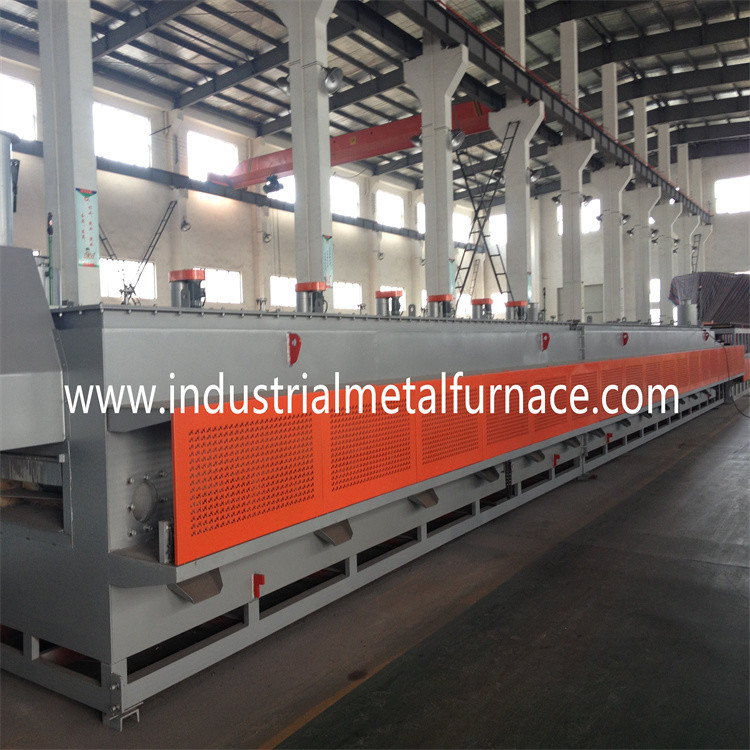

전기적인 원더리 고급 품질 지지 롤러

템퍼링을 끄는 메시 벨트 타입 로

1. 기본 요구 사항

1.1 제품 : 나사부 형성 스크류, 철골 앙카볼트.

1.2 가공처리하세요 : 카르보니트라이딩, 밝은 조질을 탄소 처리하기 ;

1.3 생산성 : 급랭 : 150-250kg / Ｈ ;

2. 상술

구매자의 요구조건에 따르면, 우리는 고객을 권고합니다

500*6000mm 지지 롤러 타입 전기적 메쉬 벨트 로를 선택합니다.

3. 생산 라인 기본 매개변수

4. 장비 개략적 소개와 주요 특징

1. 개략적 소개

1.1 벨트식로는 어드밴스드 테크놀로지스를 결합시킵니다

대만. 그것의 핵심 부분은 해외로부터 수입됩니다.

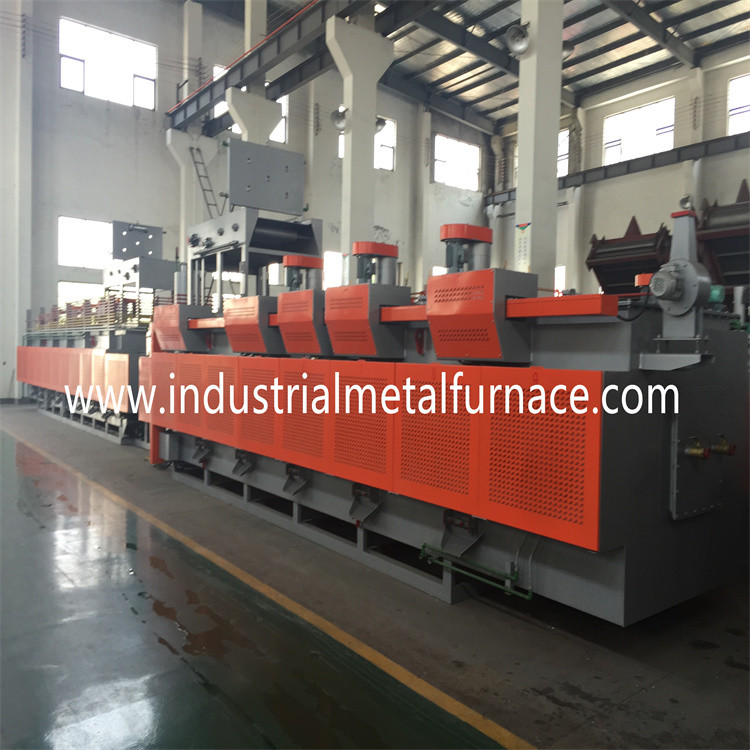

1.2 생산 라인은 노를 끄는 지지 롤러로 구성됩니다,

탱크, 기름제거 입지, 포스트-클리닝 기계, 지지 롤러를 끄기

메시 벨트 템퍼링 노와 전기적인 제어 시스템.

2. 특징 :

2.1 걸림부의 생산 필요를 만나기 위해, 노는 사용합니다

대만 기술,와 그 지역에서 그것의 에너지 절약형 효과를 향상시킵니다의

내화성 복공.

2.2 벨트 타입피 노는 트랜스를 통하여 가열되는 저전압을 사용합니다

히팅 튜브의 서비스 수명을 연장합니다.

2.3 메시 벨트는 동시인 것을 가진 지지 롤러에 의해서 지원됩니다

움직임은 메시 벨트가 최저치를 지니도록 팽팽하게 하세요.

2.4 롤러는 특별한 고압력 밀폐형 베어링에 의해서 지원됩니다.

2.5 메시 벨트는 그렇게 하기 위해 비정상이 운송 경보 장치로 설계됩니다

메시 벨트의 안정적 이동을 보장하세요.

2.6 컨베이어 메쉬 벨트 로의 환경에 물방울

기화기에 의해 가스화되고, 그리고 나서 노 안으로 보냈습니다.

환경은 모니터링되고 끊임없이 제어됩니다

산소 조사에 의해.

 /

5. 장비 상술

6. 유닛 당 기술 명세서

노를 끄는 메시 벨트

담금질로는 메쉬 벨트 로 생산 라인의 핵심 부분입니다

그것은 퍼니스 쉘, 앞 장치 스탠드, 열 보존성 물질로 구성됩니다,

가열 기구와 온도 조절 장치와 대기 공급 장치.

주요 인자 :

메시 벨트 폭 :500 밀리미터

작업 영역 길이 : 6000 밀리미터

보조 주행 거리 : 2000 밀리미터

예열 영역 길이 : 1500 밀리미터

온도 제어 : 4 구역 피드 제어 ;

정격 전력 : 160KW

퍼니스 온도 균일성 :더를 위한 ≤±5C 온도 균일성

같은 구 :≤±3C ; 노 외벽 온도 상승 : ≤50C

메 피대 구동 장치

2.1 부분은 메시 벨트를 통하여 운반됩니다.

2.2 메시 벨트는 지지 롤러에 의해서 지원됩니다

동기화된 이동. 메시 벨트는 있습니다 전방 구동형 타입의,

그리고 이렇게 하여 최소 인장력을 고온에서 낳습니다.

2.3 메시 벨트 구동 속도 :50~220mm/min, 인버터 제어 ;

2.4 메시 벨트 : 500*22000*1.8/2.3mm ; 1개 부분 ;

2.5 지지 롤러

예열 상부롤러, c50mm SUS304 5 부분 ;

예열 낮은 롤러, c87mm SUS304 3 부분 ;

상부롤러, c50mm SUS310 19 부분

더 낮은 롤러, c87mm SUS310 7 부분

롤러, c203mm SUS310 1 부분을 운전하는 후방

UCFL207 68 세트인 베어링스

2.6 체인과 체인 기어, 1개 세트인 P=19.05mm

2.7 환원제, 0.75kW 1 세트 ;

2.8 인버터, 미츠비시, 1개 세트 ;

2.9 검출 장치, 옴론 1 세트를 운전하는 메시 벨트

3.열 보존성 물질

3.1 안쪽 지붕벽은 1400년 고온 규산염으로 찌푸려집니다

알루미늄 + 1260 규산염 알루미늄 cera 덮개. 내부재

c8mm 로드와 SUS310 앵커링부까지 고쳐집니다.

3.2 전기 저항 메시 벨트 노측벽

아이솔라이트 항탄소 처리 벽돌로 찌푸려집니다,

열 보존성 벽돌과 열 보존성 이사회. 마무리

두께는 395 밀리미터입니다.

3.3 내화성 접착제는 국내 유명한 브랜드입니다. 그것은 더를 가지고 있습니다

더 높은 온도에 있는 더 강한 결합 영향의 특성.

4. 가열 기구 : 전기적 열원 방사선 관.

4.1 전기적 히팅 튜브는 상부 및 하부 월에 설치됩니다

난로의. 가열 시스템은 저전압 전원공급기와 함께 일합니다,

그리고 노는 히팅 튜브를 대체할 때 중지될 필요가 없습니다.

4.2 전기적 열원 방사선 관, 36개 세트 ;

a) 외부 파이프 : c122*1325*4mm (SUS310S), 36개 부분 ;

b) 히팅 튜브 핵심 : 36개 부분인 OCr21Al6Nb ;

c) 절연부 (강옥) : 36개 부분 ;

4.4 각각 구역은 독립적 트랜스로 설정됩니다. 열방사

각형은 병렬 연결에 있고, 서로를 방해하지 않습니다.

열방사 관은 쉽게 유지됩니다.

5. 믹싱 팬 (수냉식 시스템을 견디는 NSK), 2개 세트 ;

베인 (샤프트와 베인), 2개 부분 ;

태도, NSK, 4개 세트 ;

모터, 1.5 kw, 2개 세트 ;

6.노의 증기를 (제거하고 태우는 배출 흄 장치

그리고 오일 탱크)

공기 펌프, 250W, 1개 세트

더에서 로딩 측면 위의 물 냉각 열 차단 프로텍션 보드

전방 스탠드형, 1개 부분 ;

가마문

a) 노앞면, 1개 세트에 있는 이동로 문 ;

b) 노, 4개 부분 안에 있는 부드러운 커튼 문 ;

9. 12개 부분, 제거 구멍을 텁니다 ;

쓰레기 구덩이는 예열의 두 면 벽의 하부에 설정됩니다

그리고 가열부. 쓰레기 구덩이는 열기로 만들어진 플러그에 의해서 차단됩니다

보존 섬유와 커버 판. 플러그는 레버 메카니즘에 의해 고쳐집니다,

그리고 제거되기 쉽습니다.

10 메시 벨트 컨베이어 가마문은 1 방화막을 또한 갖추고 있습니다

클리닝 탬크에서 세정액을 가열시킵니다.

11개 환경 공급 장치

환경 공급 : 타입에서 물방울 : methanol+propane+ammonia ;

11.1 공기 제어 :

산소 조사, 마라톤 경주, 미국, 1개 부분 ;

탄소전위 제어기, 유로썸, 1개 세트 ;

비례 제어 밸브, 버켓, 독일, 1개 부분 ;

메탄올 유량계, 4개 세트 ;

암모니아 플로우 미터, 1개 세트 ;

프로판 유량계, 4개 세트 ;

2개 세트, 공기 흐름 계량기에 참조 사항을 답니다

공기 펌프, 8W, 2개 세트

안전성

예열과 가열부의 두 면 벽은 둘다 있습니다

천공 덮개판을 통하여 보호받습니다.

13개 메 피대 구동 장치, 옴론, 1개 세트 ;
