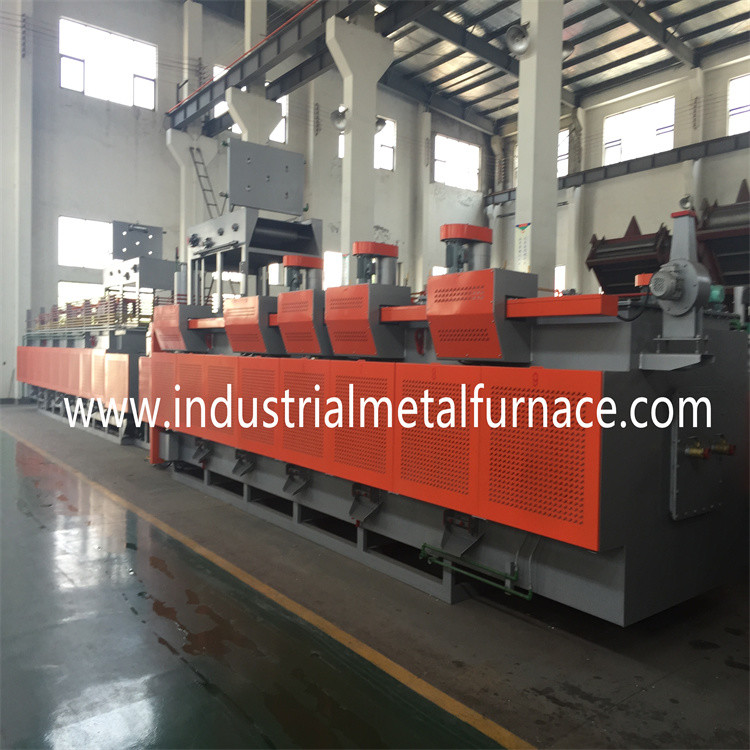

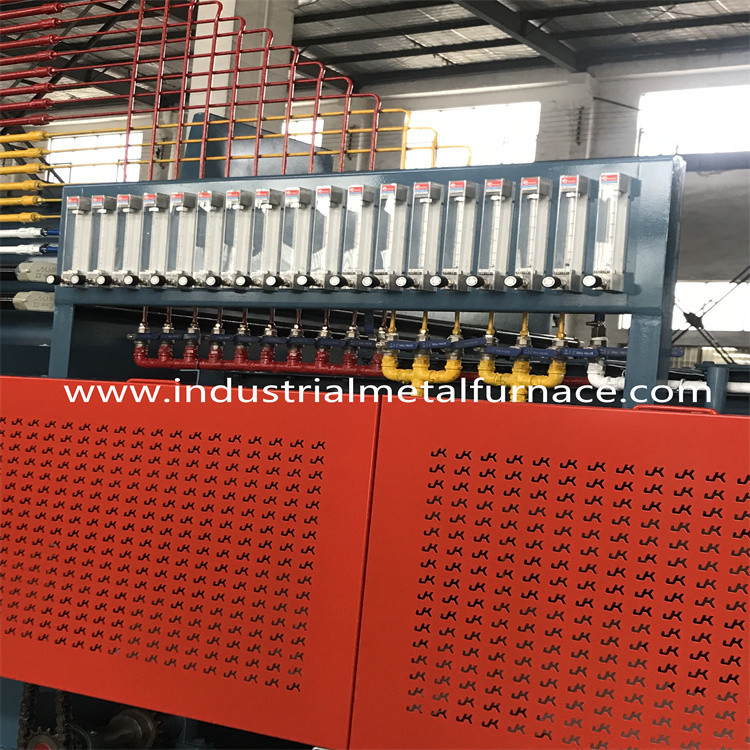

전기적인 지지 롤러 연속 컨베이어

메시 벨트 노, 벨트식 연속 소성로

1.구매자 요구조건

1.1 제품 : 파스너, 소매 ;

1.2 가공처리하세요 : 부드러워진 광택 소경 ;

1.3 생산성 : 급랭 : 200-250kg / Ｈ ;

2. 상술

구매자의 요구조건에 따르면, 우리는 추천합니다 우리의

고객이 이펙트아이브와 메쉬 벨트 로를 선택합니다

50mm*5000mm의 사이즈와 노를 끄는 메시 벨트

(메시 벨트 width*height).

3. 장비 개략적 소개와 주요 특징

1개략적 소개

1.1 열 처리선은 어드밴스드 테크놀로지스를 결합시킵니다

대만. 그것의 핵심 부분은 해외로부터 수입됩니다.

1.2 생산 라인은 자기 벨트 충전으로 구성됩니다

기계, 사전 세정 기계, 노를 끄는 지지 롤러,

탱크, 기름제거 입지, 포스트-클리닝 기계를 끄기,

지지 롤러 메시 벨트 템퍼링 노와 전기적인 제어 시스템.

특징 :

2.1 걸림부, 노의 생산 필요를 만납니다

대만 기술을 사용하고, 안에 그것의 에너지 절약형 효과를 향상시킵니다

내화성 복공의 지역.

2.2 생산 라인은 더를 통하여 가열되는 저전압을 사용합니다

히팅 튜브의 서비스 수명을 연장하기 위한 트랜스.

2.3 메시 벨트는 동시인 것을 가진 지지 롤러에 의해서 지원됩니다

움직임은 메시 벨트가 최저치를 지니도록 팽팽하게 하세요.

2.4 롤러는 특별한 고압력 밀폐형 베어링에 의해서 지원됩니다.

2.5 메시 벨트는 비정상이 운송 경보 장치로 설계됩니다

메시 벨트의 안정적 이동을 보장합니다.

2.6 환경에 물방울은 그런 다음 보내서 기화기에 의해 가스화됩니다

노. 환경은 모니터링되고 끊임없이 제어됩니다

산소 조사에 의해.

2.7 노의 디 엔트랜스로 되돌아가는 뜨거운 메시 벨트 복귀와

매우 에너지를 구하는 추운 부품을 미리 가열합니다.

4. 생산 라인 기본 매개변수

4.1 부하합 전원 : 약 286 kw ; 전원은 3개 단계, 380v, 50Hz를 공급합니다 ;

4.2 전체 길이 : 약 30m ;

4.3 부대의 라인 : 끄는 장입기, 프리크리닝 기계

탱크, 기름제거 입지, 포스트-클리닝 기계를 끈 노,

템퍼링 노.

4.4 전체 중량 : 약 42 톤 ;

5. 장비 상술

1 작동 온도 :

예비세척 기계 : 40~60C ; 담금질로 :820~950C ; 급랭

tank,60~80C ; 후처리 기계 : 40~60C ; 템퍼링 노 : 300~450C ;

2 생산성

끄는 것 : 제조 공정에 있는 제품 크기, 무게에 따라 (변화하는 200-250kg/h,

스태킹 방법과 다른 관련 조건)

3개의 퍼니스 공기

담금질로 : methanol+propane

템퍼링 노 : 공기 ;

4 장입기

메시 벨트 폭 : 500 밀리미터

5대 프리-클레아닝 기계

메시 벨트 폭 : 500 밀리미터

탱크용량 : 1.5m3 ;

노를 끄는 6 메쉬 벨트식

메시 벨트 폭 : 500 밀리미터

유입구 길이 : 2000 밀리미터

예열 벨트 길이 : 1100 밀리미터

작업 영역 길이 : 5000 밀리미터

실효 높이 : 80 밀리미터

7대 담금질유 탱크

메시 벨트 폭 : 800 밀리미터

오일 탱크 길이 : 3800 밀리미터

오일 탱크 폭 : 1600 밀리미터

오일 탱크 깊이 : 1800 밀리미터

탱크용량 : 8 m3

입지를 제거하는 8가지 오일

메시 벨트 폭 : 800 밀리미터

9대 후처리 기계

메시 벨트 폭 : 800 밀리미터

탱크용량 : 1.5m3

노를 완화시키는 8 메시 벨트

실효 높이 : 100 밀리미터

메시 벨트 폭 : 800 밀리미터

발열 에리어 길이 : 5000 밀리미터

6. 생산 라인 파워와 에너지 소비

6.1 힘

히팅 파워 : 380V±10%, 3 단계, AC, 50HZ ;

측정과 제어 시스템 : 220V±10%, 50HZ

가열 시스템 : 약 310kW

시스템 전원과 다른 소비 장소를 운전하는 것 : 약 24kW

전직선의 전원 공급기 : 약 334kW

정상 작업에 있는 소비 전력 : 약 150kW

6.2 환경 인입관 매개 변수

메탄올 인입관 : 2-3 L/h ; ≥0.04 Mpa ;

프로판 인입관 : 공급 ≤500L/h와 자동 제어 ; 공급

압력 ≥0.04Mpa ;

6.3 냉각수

수질 : 표준 저칼슘 인더스트리얼을 말하기 위해 일치하기

순환수 ;

부유 현탁물 : 최대 10 마그네슘 /L ;

필터 메쉬 벨트 구멍 치수 : 0.3 밀리미터를 최대한으로 쓰세요 ;

투입 온도 : (여름에) (최대) 30C

투입 온도 : (min)5C (겨울에)

온도차 : 10C

흡입구 압력 : 0.2 Mpa ;

맥스 물 사용량 : 30m3/h (순환 사용)에 대하여

6.4 (구매자에 의해 공급된) 부가 장비

냉각된 저수 탱크와 냉각탑은 보통 탑재됩니다

워크샵 밖에

그러나 생산 라인에 근접시키세요. 냉각 전력량

≥30m3/h 여야 합니다.

7. 유닛 당 기술 명세서

자기 벨트 장입기

장입기는 자기 벨트 수송 시스템으로 구성됩니다,

골조, 자기 벨트와 구동 시스템. 기계 틀은 만들어집니다

부분적 강과 강철판으로부터.

1개 체인과 체인 기어 : 1개 세트인 P=25.4mm ;

2 저감 기어, 0.55 kw, 1개 세트

3 자기 벨트 : 500*3450*1/2mm (SUS304) 1 부분

4명의 강력한 군대 자성 강철 : 28*26*12 1 그룹 ;

5개의 진동 모터 : 250W, 1 세트 ;

8.메쉬 벨트식 사전 세정 기계

메시 벨트 크리닝 장치는 있습니다 침지형의. 3시입니다

가라앉히고 있고, 세척되, 물을 비누로 문지른 위치들로 일하기

분사와 강한 공기 건조. 장입기는 갖추고 있습니다

강력한 군대 노즐. 그리고 그것은 한개 물 오일 분리에 의해 접해집니다

탱크와 한대 오일 수집 탱크. 수집된 오일은 사용될 수 있습니다.

• 탱크 본체

세척용 탱크 본체는 강철판과 단면별로부터 제조됩니다

일체로 용접되는 강철.

• 메 피대 구동 장치

메시 벨트 : 500 밀리미터 1 부분 ;

체인과 체인 기어 : 1개 세트인 P=50.8mm ;

저감 기어 : 0.37kW, 1 세트 ;

• 클리닝 탬크 크기 : 1500L ;
• 세척용 분사 펌프 : 2.2kW d=50mm 1 세트 ;
• 가열 기구 : 380V/4kW, 6개 부분, 전체에서 24KW ;
• 기름과 물 분리 탱크

물과 기름 분리대, 1개 세트 ;

액체성 펌프, 0.37kW, 1개 세트 ;

기어 들 모우터, 0.10kW 1 세트 ;

• 출구, 1개 세트에 있는 건조 팬 ;
• 온도 조절기, 허니웰, 1개 세트 ;

열저항기, PT100, 1개 부분 ;

• 검출 장치, 옴론 1 세트를 운전하기 ;
• 오버로딩 보호기, 1개 세트 ;

9.노를 끄는 메시 벨트

담금질로는 생산 라인의 핵심 부분입니다. 그것은 있습니다

퍼니스 쉘, 앞 장치 스탠드, 열 보존성으로 이루어졌습니다

장치와 온도 조절 장치와 대기를 가열시킨 물질

공급 장치.

9.1Main 매개 변수 :

메시 벨트 폭 : 500 밀리미터

작업 영역 길이 : 5000 밀리미터

보조 주행 거리 : 2000 밀리미터

예열 영역 길이 : 1100 밀리미터

온도 제어 : 4 구역 피드 제어 ;

정격 전력 : 150KW ;

퍼니스 온도 균일성 :더를 위한 ≤±5C 온도 균일성

같은 구 :≤±3C ; 노 외벽 온도 상승 : ≤50C

온도 제어 정확도 : ±1C ;

탄소전위 제어 정밀도 : ≤±0.05%C, 측정 범위 : 0-1.5%C ;
