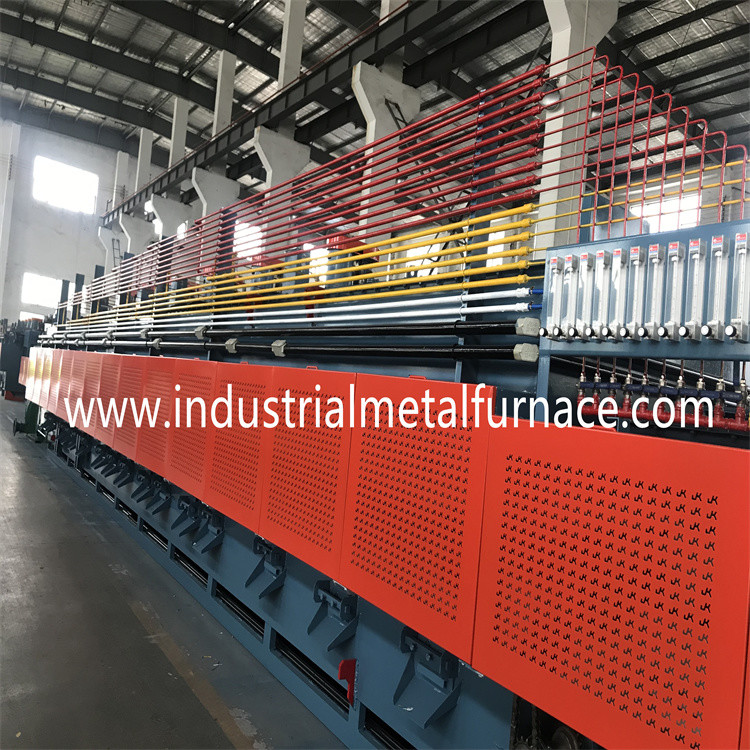

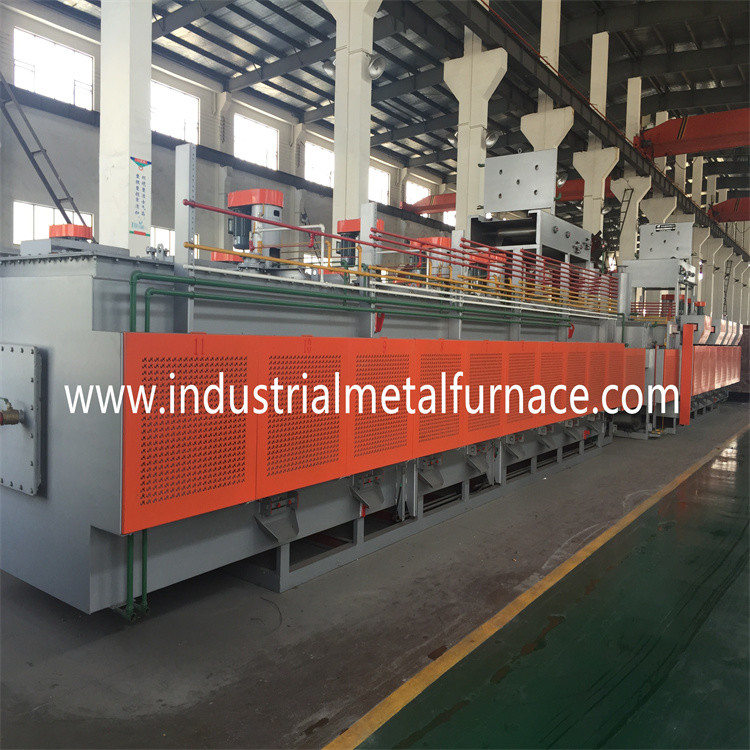

전기적인 연속적인 지지 롤러 저항

파스너를 위한 메쉬 벨트로 콘베어식 로

1.구매자 요구조건

1.1 제품 :등급 1022년, 비틀립니다 ;

1.2 가공처리하세요 : 침탄과 템퍼링 ;

1.3 생산성 : 침탄 : 100 킬로그램 / Ｈ ;

2. 상술

구매자의 요구조건에 따르면, 우리는 고객을 권고합니다

400*5000*80mm 지지 롤러 타입 전기적 메쉬 벨트 로를 선택합니다.

3. 장비 개략적 소개와 주요 특징

3.1 컨베이어 메쉬 벨트 로는 대만으로부터 어드밴스드 테크놀로지스를 결합시킵니다.

그것의 핵심 부분은 해외로부터 수입됩니다.

3.2 생산 라인은 자기성 지지체 롤러 퀀칭으로 구성됩니다

탱크, 기름제거 입지, 포스트-클리닝 기계, 지지 롤러를 끈 노

메시 벨트 템퍼링 노와 전기적인 제어 시스템.

4. 생산 라인 기본 매개변수

5. 메쉬 벨트 로의 장비 상술

1 작동 온도 :

담금질로 :820~950C ; tank,60~80C를 끄기 ; 후처리 기계 :

40~60C ; 템퍼링 노 : 300~450C ;

2 생산성

끄는 것 : 쌓이는 제조 공정에 있는 제품 크기, 무게에 따라 (변화하는 80-160kg/h

방법과 다른 관련 조건)

3개의 퍼니스 공기

담금질로 : methanol+propane

템퍼링 노 : 공기

노를 끄는 4 메쉬 벨트식

메시 벨트 폭 : 400 밀리미터

유입구 길이 : 2000 밀리미터

예열 벨트 길이 : 1100 밀리미터

작업 영역 길이 : 5000 밀리미터

실효 높이 : 80 밀리미터

5대 담금질유 탱크

메시 벨트 폭 : 600 밀리미터

오일 탱크 길이 : 3800 밀리미터

오일 탱크 폭 : 1600 밀리미터

오일 탱크 깊이 : 1800 밀리미터

탱크용량 : 8 m3

입지를 제거하는 6가지 오일

메시 벨트 폭 : 600 밀리미터

7대 후처리 기계

메시 벨트 폭 : 600 밀리미터

탱크용량 : 1.5m3

노를 완화시키는 8 메시 벨트

실효 높이 : 100 밀리미터

메시 벨트 폭 : 700 밀리미터

발열 에리어 길이 : 5000 밀리미터

6. 생산 라인 파워와 에너지 소비

6.1 힘

히팅 파워 : 380V±10%, 3 단계, AC, 50HZ ;

측정과 제어 시스템 : 220V±10%, 50HZ

가열 시스템 : 약 234kW

시스템 전원과 다른 소비 장소를 운전하는 것 : 약 24kW

전기 저항로의 전원 공급기 : 약 258kW

정상 작업에 있는 소비 전력 : 약 100kW

6.2 환경 인입관 매개 변수

메탄올 인입관 : 2-3 L/h ; ≥0.04 Mpa ;

프로판 인입관 : 공급 ≤500L/h와 자동 제어 ; 공급 압력 ≥0.04Mpa ;

6.3 냉각수

수질 : 표준 저칼슘 산업적 순환수를 말하기 위해 일치하기 ;

부유 현탁물 : 최대 10 마그네슘 /L ;

필터 메쉬 벨트 구멍 치수 : 0.3 밀리미터를 최대한으로 쓰세요 ;

투입 온도 : (여름에) (최대) 30C

투입 온도 : (min)5C (겨울에)

온도차 : 10C

흡입구 압력 : 0.2 Mpa ;

맥스 물 사용량 : 30m3/h (순환 사용)에 대하여

6.4 (구매자에 의해 공급된) 부가 장비

냉각된 저수 탱크와 냉각탑은 보통 워크샵의 외부에 장착됩니다

그러나 생산 라인에 근접시키세요. 냉각 전력량은 ≥30m3/h 여야 합니다.

전산화된 전기 제어

전기 제어 상자 (집단적 배선)

전기 제어 상자, 1000*700*2000mm, 4개 부분 ;

전체 생산 과정은 컴퓨터에 의해 관리되고 모니터링됩니다

PLC 시스템에 의해. 벨트식 연속 소성로의 제어 시스템

실시간 감시, 관리를 합니다

그리고 가열되는 온도, 구동 시스템, 모터의 프로세스 컨트롤

시스템과 안전.
