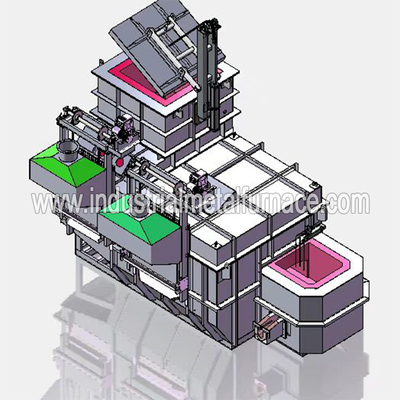

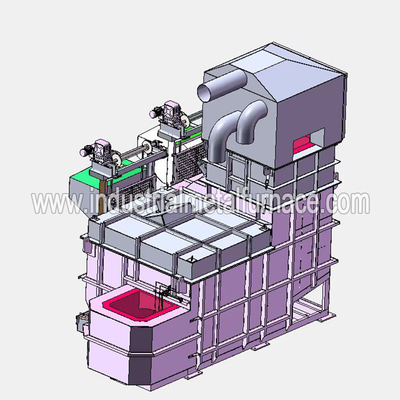

2500 kg/H 연속 가스는 노를 녹여 산업적 알루미늄 용해로, 알루미늄 스크랩을 해고했습니다
1. 개략적 소개
가스를 연료로 하는 알루미늄 용해로는 연속적 타입이고, 홀딩 챔버와 용융 챔버를 둘다 가지고 있습니다.
그것은 양쪽 용융과 열기 보전 기능을 위한 소형 구조를 가집니다. 녹는 기업 연합은 한 번 형성 비접착성에 의해 형성됩니다
세척용이고 긴 서비스 수명에게 쉬운 고강도의 특징을 가지고 있는 알루미늄 주조 물질. 가스는 녹아 발사되었습니다
노는 자동 점화, 온도 제어를 가지고 있는 유명한 버너 브랜드를 사용하고, 과열 경보 장치를 뛰어넘습니다.
2. 노를 녹이는 알루미늄 스크랩의 기술적인 매개 변수
|
2.1 모형을 만드세요 : WDL-RJL-2500 ; 2.2 로 용량 : 6000 킬로그램 ; 2.3 용융 속도 : (연속 작업식 방법에) 2500이지 킬로그램 / 시간 ; 2.4 알루미늄 액체 온도 : 720C ; 2.5 온도 제어 정밀도 : ±10C ; 2.6 연료 : 천연가스, 가치 8600Kcal/M3 가스 압력 : 5-8KPa (50-80mbar) ; 2.7 전원 공급기 : 380V 50HZ 17.5KW ; 2.8 압축된 공기 : 0.5-0.7Mpa 1.5m3/h (건조와 기름 물 분리로) 2.9 알루미늄 액체 배출구 높이 : 1650 밀리미터 ; 2.10 수단 방법 : 공기 턱걸림식 수단 ; 2.12 알루미늄 괴 : R14 또는 ADC12, 평균 무게 : 8 킬로그램 이합니다 ; 2.13 최대 알루미늄 액체 온도 : 750' Ｃ ; 2.14 용융 챔버 충전률 : 50% (비다발화된 스크랩 자료) ; 2.15 재순환된 소재의 최대 크기 : 물질 카트의 내부 치수보다 작음에 틀림없습니다 ; 기록 : 위에서 말한 매개 변수는 다음의 조건을 충족시켜야 합니다 : A) 용융로는 6 시간 이상 연속작동의 안정 상태에 있어야 합니다. B) 연속 용융에서 3 시간의 평균 연료 소비는 계산된 값입니다. C) 연료의 실제 열량값은 8600Kcal/NM3 입니다. D) 금속 용융로와 동반한 장비는 정상 작동에 있습니다. E) 가스제거, 슬래그 제거성과 보류 시간의 에너지 소비는 에너지 소모 범위에 포함되지 않습니다. |
3. 자동 로딩 장치
3.1 이 장치는 알루미늄 괴와 노의 빠르고 연속적인 입력을 위해 구축됩니다
피해를 입힐 수 있는 노 베드 없이 스크랩을 재소각하고, 다음의 특성과 매개 변수를 가집니다.
|
손수레식 급송기 |
모델 | WDL-RJL-2500 |
| 에이전시를 높이기 | 체인 전동 수단 | |
| 부하 용량 | 최대 가반 하중 600KG | |
| 재료 카트의 무방한 사이즈 | ±10MM | |
| 속도 저감기 | BWED 31-153-yej 2.2KW -4P | |
| 감소율 | 1/153 | |
| 모터 성능 | 3KW.4P.380V.50HZ | |
| 속력을 내세요 | 6.1 분 Ｍ / | |
| 재료 카트 | 4개 세트 (950*950*680) | |
| 다른 부속물 | 샤프트, 체인, 태도, 안전망 커버, 리밋 스위치, 데릭, 기타 등등. | |
| 속도 감속화 모터 | BWED 31-153-yej 3KW -4P | 1 |
| 감소율 | 1:153 | 1 |
| 토크 리미터 | TL700-2 | 1 |
| 체인 | 16A-2.5-1200 | 1 |
4. 알루미늄 용해로의 가스 소비
가스 소비 :
1) 더 결코 65N3/ton 알루미늄 (다음과 같은 상태는 충족되지 말아야 합니다 :반송된 것에서 스크랩의 내용
재료는 특히 거기가 쉽게 산화된 어떤 스크랩도 있지 않은 때인 5% 이하입니다 ; 용융된 소재의 비율은 있습니다
(비중 400-500kg / M3) 소재 반환을 위한 50%와 금은괴를 위한 50% ; 녹온도
용융 뒤에 있는 알루미늄 액체는 750' Ｃ입니다.)
2) 58M3/ton 알루미늄 (연속작동, 어떤 기름기가 많은 물 재료, 어떤 알루미늄 스크랩보다 적습니다,
30%의 노재 (비중 400-500kg / M3), 70%의 알루미늄 괴 ; 용융 알루니늄 액체 온도,
720C)를 기반으로
3) 연속작동에서 금은괴를 위한 55M3/ton 알루미늄 (100%보다 적습니다 ; 알루미늄 액체 온도 뒤에
720' Ｃ를 기반으로 하는 용융.)
계산 시간은 자재가 안에 놓여지는 후에 맞춰집니다,와 원료 시간당이 더 크거나, 필적한 입력
시간 당 녹는 크기에. 알루미늄에서 알루미늄 액체 온도가 노를 녹이는 것 금속을 입힐 때
액체가 인 도달하고 알루미늄이 되세요
방출되어 물 배출은 장비와 최소 3에 의해 상세화된 용융 효율에 도달합니다
시간은 통계적 사이클이고 평균 값을 단위 에너지 소비 기준으로 간주합니다.
6. 공급 범위
| 아니오. | 타입 | Q'ty |
| 1 | 기기 본체 | 1개 세트 |
| 2 | 연소 시스템 | 1개 세트 |
| 3 | 연소 안전성 검출 장치 | 1개 세트 |
| 4 | 연소 안전성 검출 장치 | 1개 세트 |
| 5 | 저압 공기 배관 | 1개 세트 |
| 6 | 물질 (유동적) 레벨 검출기 | 1개 세트 |
| 7 | 이차적 전선 | 1개 세트 |
| 8 | 공급 장치 | 1개 세트 |
| 9 | 전기적 제어 캐비넷 장치 | 1개 세트 |
| 10 | 급상대차 | 4 유닛 |
