천연가스 메시 벨트 컨베이어
스프링 부를 위한 템퍼링 노
1.고객의 요구조건
치료되기 위한 부분 : 탄소강 봄은 질주합니다 ;
열처리 프로세스 : 템퍼링 ;
출력 : 250이지 킬로그램 / 시간.
2.장비의 상술
위에서 말한 요구조건을 기반으로, 우리는 가스에게 해고되기를 권고합니다
메시 벨트 템퍼링 노 600*5000*120mm.
3.주요 기술적인 매개 변수
3.1 전기
3.1.1 전력 : 380V±10%, 3 단계 AC, 50HZ ;
3.1.2 측정과 제어 : 220V±10%, 50HZ ;
3.1.3 전송과 다른 접촉선 전력 : 대략 11KW ;
3.1.4 정상 작업 전력 : 대략 8KW.
3.2 가스
3.2.1 연료 : 천연가스
3.2.2 기체 콘택트 점압 : 0.5-1bar ;
3.2.3 히트 값 : 8400Kcal/m3 ;
3.2.4 템퍼링 노 : 240KW ;40KW*6pcs ;
3.2.5 온도 : 최대 650C ;
4.기술 명세서

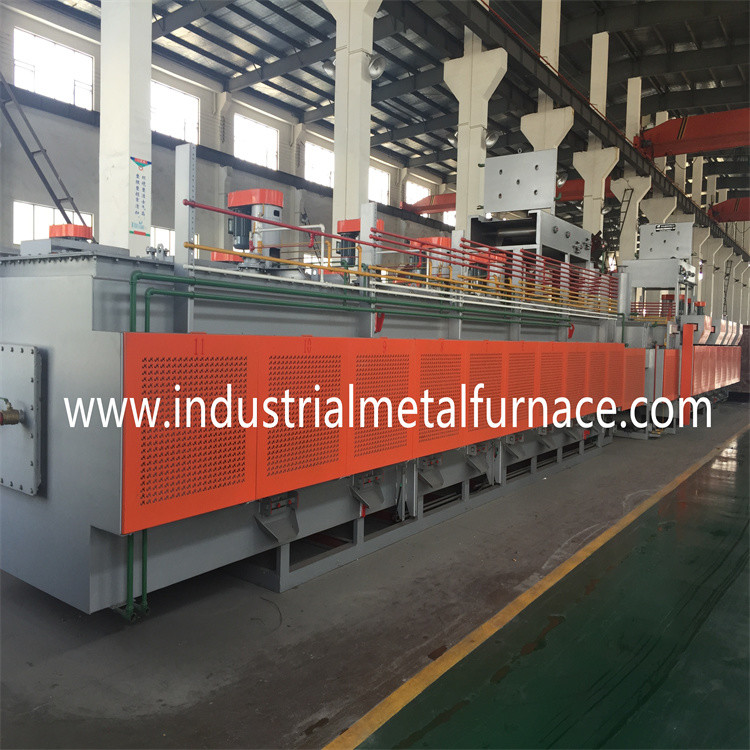

노를 완화시키는 메시 벨트는 전방 락, 노몸체로 구성됩니다,
노 라이닝, 가열 시스템, 열풍 순환 시스템과 전송
시스템. 노는 상 가열방식을 채택합니다. 각각 가열대는 가지고 있습니다
통합된 퍼니스 온도를 달성하기 위한 순환 팬. 템퍼링
노는 지지 롤러에 의해 가동됩니다.
4.1 주요 인자 :
4.1.1 컨베이어폭 : 600 밀리미터 ;
4.1.2 가열 길이 : 5000 밀리미터 ;
4.1.3 히팅 파워 : 240KW (천연가스) ;
4.1.4 가열 제어 : 3 구역, 피드 제어 ;
4.1.5 온도 균일성 : ≤±5C ;
4.1.6 노 표면 온도 상승 : ≤45C ;
4.2 전방 락

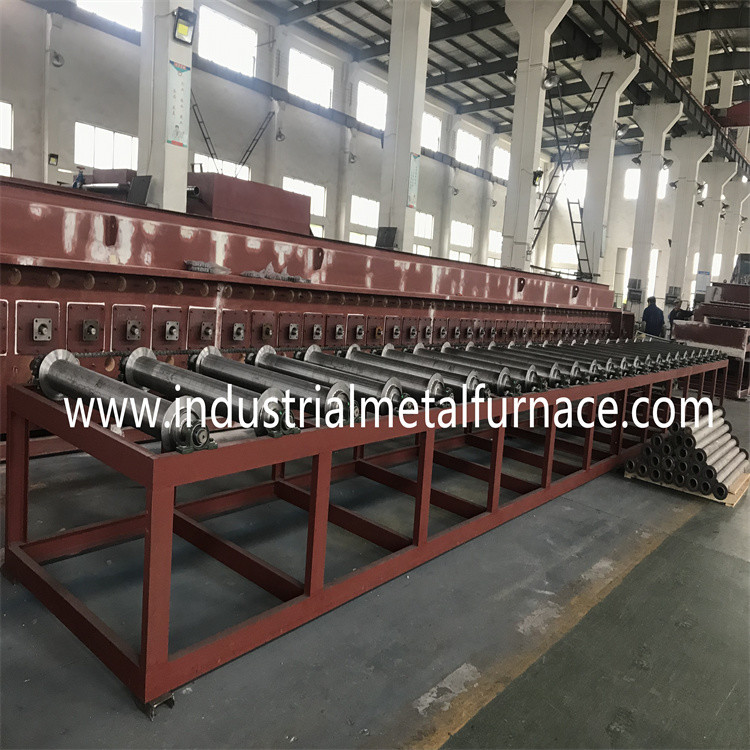

전방 락은 노를 완화시키기 위한 공급 스탠드이며, 그것이 구성됩니다
랙과 지지 롤러의.
4.2.1 랙의 사이즈 : 1500*800*980mm ;
4.2.2. 지지 롤러 : c219mm ;
지지 롤러 : c89mm ;
4.3 노몸체 :
컨베이어 벨트 노몸체는 퍼니스 쉘과 하부 틀로 구성되며, 그것이 있습니다
5 밀리미터 강철판과 #10 홈형 강에 의해 용접됩니다
4.3.1 노몸체 : 5000*1475*1760mm ;
4.3.2 어느 것이 있는 상부 커버의 각각 구역이 개별적으로 열릴 수 있습니다
유지에 편리합니다
4.4 컨베이어와 컨베이어 통신 방식 :
4.4.1 제조 공정에 있는 제품의 전송은 메시 벨트를 통합니다 ;
4.4.2 메시 벨트의 전송은 지지 롤러를 통하고 그것이 채택합니다
후방은 메시 벨트가 하에 최소 장력을 지니게 하기 위한 타입을 운전합니다
고온.
4.4.3 메시 벨트 전송 속도 : 30~120mm/min, 미츠비시
주파수 제어 ;
4.4.4 메시 벨트 : 600*16000*1.2/1.8mm, SUS304S, 1대 pc ;
4.4.5 괄호로 묶으세요 : 600*5000mm, SUS304, 1대 pc ;
4.4.6 체인 기어 : 1대 pc인 P=19.05mm ;
4.4.7 환원제, BWEY121-43*43-0.75KW, 1개 세트 ;
4.5 노 라이닝
노 라이닝은 혼합 마무리를 채택합니다.
4.5.1 노벽 : 경량의며 격리한 brick+ 알루미늄 실리케이트
섬유 블랭크 ;
4.5.2 노 저부 : 경량의며 격리한 brick+ 알루미늄 실리케이트
섬유판 ;
4.5.3 가열로 지붕 : 규산 알루미니움 섬유 면, 그것이 내부에 감싸집니다
공기 유도판 ;
4.5.4 고온 접착성 에이전트 : 1000
4.6 가열 시스템
메쉬 벨트 로는 천연가스에 의해 가열됩니다. 곤로 버너
노 난로의 상부에 수평적으로 설치됩니다.
4.6.1 곤로 버너 : 40KW / pc ;
4.6.2 방사용 튜브 : c120mm, SUS304 ;
4.6.3 온도 조절기 : 허니웰 ;
4.6.4 서멀 커플 : 크 형 ;
4.7 순환 팬
각각 구역은 그렇게 하기 위해 가열로 지붕에 설비되는 순환 팬을 가지고 있습니다
통합된 퍼니스 온도를 달성하세요.
4.7.1 블레이드 샤프트 : c55mm SUS304 ;
4.7.2 원심력 블레이드 : c360 SUS304 ;
4.7.3 지탱하는 것 : (NSK) UCFY211,209 ;
4.7.4 모터 : 1.5KW (오일냉각)
4.8 메시 벨트 전송 검출기 장치 : 옴론, 일본 ;
4.9 냉각 시스템
축 유동 팬 : 0.55KW ; 어느 것이 있는지 어느 것을 위해 노의 출구에 설치했습니다
제조 공정에 있는 제품을 냉각시키기.
4.10 제어 캐비넷
실제 화면 크기 : 600*700*2000,1 세트 ;
벨트식로의 기계적인 전송과 보조 히팅은 있습니다
PLC에 의해 제어됩니다. 제어 시스템은 과온 경보를 가지고 있습니다
그리고 장애 경고를 운전하기. 또한 작업을 보여주기 위한 시뮬레이션 화면이 있습니다
템퍼링 노의 성능. 메시 벨트는 오른쪽으로 돌아 회전할 수 있습니다
그리고 봉쇄의 경우에 시계 반대방향으로 돕니다.
