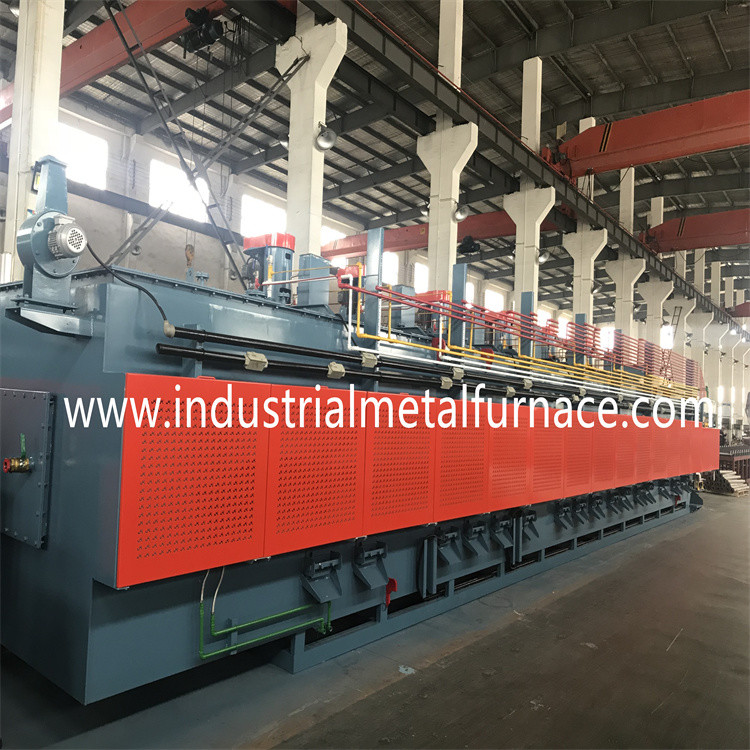

높은 양 40400 전기적 히팅 연속적인 메쉬 벨트 로
1.열처리 용광로 라인은 다음으로 구성됩니다 :
담금질로 → 담금질 냉각 탱크 → 포스트 디그리싱
그리고 클리닝 탬크 → 연속적인 허풍 템퍼링 노 →
자동 온도 제어 페널.
(1) 전체 전력 : (보조 전원을 포함하여) 약 170KW ;
(2) 전체 길이 : 약 23 미터 ;
(3) 전체 중량 : 약 22000 킬로그램 ;
컨베이어 메쉬 벨트 로의 2D. 주요 기술적인 매개 변수
능력 : 조질은 130-180kg/h에 대한 것입니다, 침탄이 있습니다
60-120kg/h와 출력에 대하여 모양, 크기와 적층화에 따라 변화합니다
제조 공정에 있는 제품의. 작업 부분 : 하드웨어 툴, 표준 부품, 기타 등등.
3. 유닛 당 기술 명세서
담금질로
3-1. 상술
| 3-1-1 작동 온도 : | 760C~920C |
| 3-1-2 평가된 히팅 파워 : | 70-90KW ; |
| 3-1-3 가열대 : | 3 구역 ; |
| 3-1-4 히터 양 : | 27 PC ; |
| 메시 벨트의 3-1-5 난방 난로 길이 | 4000 밀리미터 ; |
| 3-1-6 예열 기간 길이 : | 1500 밀리미터 ; |
| 3-1-7 진입 랙 길이 : | 2000 밀리미터 ; |
| 3-1-8 노몸체 전체 중량 | 약 8 톤 ; |
| 3-1-9 노몸체 총 폭 : | 약 1850 밀리미터 ; |
| 3-1-10 메시 벨트 폭 : | W=400mm (일본 SUS314S-Φ2.5*Φ3.0) ; |
| 3-1-11 전송 : | N=1.5KW,i=900,p=25.4 (감소 gears+variable 주파수 모터) ; |
| 3-1-12 배기 기구 : | N=0.37KW ; |
| 팬 3-1-13명 : | N=2-1.5KW ; |
| 3-1-14 퍼니스 온도 균일성 : | ±5C (똑같은 횡단면) ; |
| 3-1-15 퍼니스 쉘 온도 : | ≤50C+room 기온 (구동시킨 측면) ; |
| 3-1-16 온도 제어 정밀도 : | ±1C ; |
| 3-1-17 탄소전위 제어 정밀도 : | ±0.05; |
4.소입조
4-1. 상술
4-1-1 메시 벨트 노 : B=600mm 재료 :204, 1 pc, c1.6*c1.6*hem 30 05075 AL
4-1-2 전송 : 모든 N=1.5KW, I=450, P=25.4, 남방 모터 + 엑스인타오 환원제
(토크 리미터를 포함하여) ;
4-1-3 냉각 펌프 : 5.5HP×3 ", 1 세트, 상하이 지아진 ;
4-1-4 순환 펌프 : 5.5HP×3 ", 1 세트, 상하이 지아진 ;
4-1-5 판 열교환 장치 : (20m2) 1개 세트, 위안셴그 열 교환 ;
4-1-6 상승 스트립은 알루미늄 합금으로 만들어집니다, 1개 세트, 원더리가 했습니다 ;
6.탱크를 유지를 제거하고 청소하는 것 발표하세요
6-1. 상술
6-1-1 메시 벨트 : 재료 : W=400mm, 1PC, c1.6*c 2.0 가장자리 30 05075 AL ;
6-1-2 전송 : N=0.75KW, I=450, P=19.05 1 pc, 남방 모터 + 엑스인타오 환원제
(토크 리미터를 포함하여) ;
6-1-3 스프레이 펌프 : N=2.2kw,1 pc, 지아진 ;
6-1-4 기름 물 분리 모터 : N=0.10KW, 1개 세트는 특화했습니다 ;
6-1-5 전기 가열 : N = 18.9KW, 주문 제작된 3 PC ;
템퍼링 노
7-1. 상술
7-1-1 작동 온도 : ≤ 650 Ｃ ;
7-1-2 평가된 히팅 파워 : 약 80-95KW ;
히터의 7-1-3 수 : 81개 세트 ;
7-1-4 영역 수 : 3 구역 ;
7-1-5 가열 노 길이 : 6000 밀리미터 ;
7-1-6 출구 랙 길이 : 1000 밀리미터 ;
7-1-7 메시 벨트 폭 : B=600mm (SUS304 재료) ;
노몸체의 7-1-8 전체 중량 : 약 7 톤 ;
노몸체의 7-1-9 총 폭 : 약 1825 밀리미터 ;
7-1-10 전송 : N= 0.75KW, I = 1800년, P = 25.4 ;
팬 7-1-11명 : N= 3-1.5kw ;
7-1-12 퍼니스 온도 균일성 : ± 6 Ｃ ;
7-1-13 온도 제어 정밀도 : ± 1 Ｃ ;
7-1-14 노벽 온도 : ≤ 40 Ｃ + 실온 (송신측) ;
전기 제어
8.주성분
| 1 | 탄소전위 제어기 | 1대 pc | 유로썸 |
| 2 | 디지털 온도 콘트롤러 | 1대 pc | 후지, 일본 |
| 3 | 들을 수 있고 시각경보설비 | 1개 세트 | 주문 제작됩니다 |
| 4 | 주파수 변환기 | 1대 pc | 미츠비시, 일본 |
| 5 | 회로 차단기 | 모두 | 쉐나이더 |
| 6 | 콘택터 | 모두 | 쉐나이더 |
| 7 | 중계기 | 모두 | 옴론, 일본 |
| 8 | 버튼 | 모두 | 티안드, 대만 |
| 9 | 전압과 네티즌 | 모두 | 대만 |
| 10 | 산소 조사 | 1개 그룹 | 마라톤, 미국 |
| 11 | 서멀 커플 | 1대 pc | 초칭 다정 |
| 12 | 전력 제어기 | 1대 pc | 펑디, 한초우 |
| 13 | 근접 스위치 | 1대 pc | 옴론 |
9.단일 포인트 O2 탄소 농도 자동 제어 시스템
전압 220-380v × 한 Ф× 50HZ ;
1. C.P 탄소 전위 조절기, 1대 pc ;

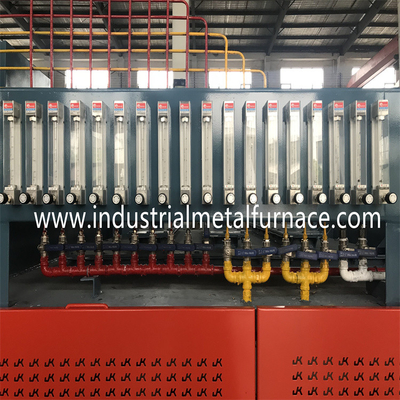

2. 공기 펌프 : 2개 세트 ; 참조 공기 흐름 계량기 : 1; 탄소 연소 공기 플러미터 : 1.
3. 리코더 : 1개 세트 ;
4. 흐름제어 솔레노이드 밸브 군 : 1개 그룹 ;
5. 산소 조사 Ф 27m/m × 600m/m : 1대 pc ;
6. 공기 배관 : 1대 pc ;
7. 전기 배선 : 1대 pc ;
10 현장의 작업
1개 파이프 : 벨트식 연속 소성로를 위한 파이프는 구매자에 의해 준비되지만, 배열됩니다
판매자의 교육에 따르면.
배선 : 각각 설비과에 대한 상자 사이의 와이어는 공급합니다
구매자, 그러나 판매자의 교육에 따라 연결됩니다.
3개 그림 ; 전기 저항로는 진한 색깔로 페인트 칠해지.
관 접속 : 배기관은 준비됩니다고 자가 고안 더에서 시작하는 구매자에 의해
장비의 접속 플랜지의 핵심.
