알루미늄 용융과 유지로, 알루미늄의 다이 캐스팅 공정
1.개략적 소개
노를 녹이고 잡는 알루미늄 합금은 소형인 것 가지고 있습니다
양쪽 녹는 보유하는 알루미늄 액체를 위한 구조. 용융
챔버는 a를 가지고 있는 한 번 형성 캐스터블 소재에 의해 형성됩니다
고강도와 긴 서비스 라이프. 노를 던지는 알루미늄 다이
자동장치의 기능을 가지고 있는 유명한 브랜드 버너를 갖추고 있습니다
점화와 온도 제어. 노를 녹이는 공업용 금속
과온 경보 장치가 또한 가지고 있습니다.
2.기술적인 매개 변수
| 모델 | WDL-RJL-750 |
| 양 | 1개 세트 |
| 용융 속도 | 750이지 킬로그램 / 시간 (연속 작업식 방식과 평가된 근무 조건이 만났습니다) ; 연소실 용적 2250 킬로그램을 잡기 |
| 연료 | 천연가스 ; 공기 공급압 5-7kPA |
| 작동 온도 |
700-750C 시간 당 비율 약 60-80C를 데우기 |
| 천연 가스 소비량 | (평가된 근무 조건에) 65-70m3/ton 알루미늄에 대하여 |
| 고압 공기 | 0.5~0.7Mpa 1.5M3/h (건조 압축 공기, 석유와 물이 분리되었습니다) |
| 전원 공급기 | 380V 50HZ 5.5kW |
| 일하여 평가됩니다 | 상태 |
a) 크기의 내용은 날것으로 자재는 5% 이합니다, 특히 부정이 있습니다
쉽게 산화된 스케일.
b) 녹는 재료 비율 : 50% 재순환된 소재, 50% 알루미늄 괴 ;
c) 노는 연속적인 방법으로 일합니다. 용융 온도는 720C에 설정됩니다.
d) 연료 소비는 3시간의 연속적인 것에서 소비를 기반으로 산정됩니다
방식으로 일하기.
e) 천연가스 히트 값 : 8600Kcal/m3 ;
f) 노가 고발된다고 생산성은 필수조건에 기초가 되는 것으로 산정됩니다
750 킬로그램으로 / 시간 원료와 알루미늄 액체는 750이지 킬로그램 / 시간의 비율로 방출됩니다.
g) 용해 손실은 알루미늄 액체의 금리는 1.5% 이합니다.
3. 녹기 위한 원료
a) 알루미늄 괴 (평균 무게가 8 킬로그램보다 낮습니다) ;
용융 챔버의 충전률 : 50% 패킹 스트랩은 풀리고 더여야 합니다
금은괴는 노로 분산되어야 합니다) ;
b) 재순환된 소재 (크기가 충전 카트보다 작음에 틀림없습니다)
용융 챔버의 충전률 : 50%;
4.노 구조
4.1 퍼니스 쉘은 강철판과 부분적 철강으로부터 제조됩니다. 충분합니다
힘과 확장을 위한 공간을 보존했습니다.
4.2 알루미늄 수단 (공기압실린더 플럭형)
알루미늄 액체는 독촉 장비에 디스차아지 슈트를 통하여 해고당합니다.
매뉴얼 전환 밸브가 있고 액체 배출구가 통과하여 열리거나 마무리됩니다
공기압실린더의 제어. (액체 플러그는 소모 요소입니다.)
4.3 광재 게이트와 그것의 현장검사와 세정 게이트
각각 가마문의 도어 본체의 주위에 있는 도어 프레임은 무쇠로 만들어집니다,
문짝 표면은 보통 강판의 조립하고 다루기 힘든 소재 내부
문은 보온판과 고온 케스타블로 만들어집니다.
4.4 구멍 커버를 고발하기
피딩하는 커버의 골조는 보통 강판의 조립하고 내부의
커버는 열 보존성 보드 + 고온 케스타블로 만들어집니다. 더
상단 커버의 개시와 마감은 실린더에 의해 가동됩니다.
4.5 내화성 복공
| 구조 | 첫번째 층 | 두번째 층 | 제3 계층 | 네번째 층 | |
|
보유 챔버 |
바닥, 위, 문, 노몸체 |
불침투성 케스타블 ; 고밀도와 높은 알루미늄 벽돌 열 저항성 점토 벽돌 ; 열 저항성 케스타블 ;
|
멀라이트 단열재 벽돌 ; 최고 격리된 세라믹 섬유판 ; 열 보존성 물질 ; 최고 이사회 ; |
열 저항성 케스타블 ; 불침투성 케스타블 ; 최고 격리된 세라믹 섬유판 ; |
나노 절연 보드 ; |
| 용융 챔버와 탑을 고발하는 것 |
충전 탑 ; 버너 주변 지역 ; 프우르스 베드를 기울이기 ; 노 덮개 ; |
내화 점토질 벽돌 (충전이 포팅시킨 상대방) ; 최고 고강도 케스타블 ; |
요업 섬유판 ; 단열 콘크리트 ; 내화 점토질 벽돌 ; |
요업 섬유판을 격리하기 ; |
나노 절연 보드 ; |
기록 : 알루미늄 제련노에서 옥사이드의 세대를 방지하기 위해
그리고 매일 광재 세정뿐만 아니라, 내화물의 서비스 수명을 연장하고 닫히세요
노에서 옥사이드를 청소하기 위해 매 6 달마다 알루미늄 용융과 유지로가 하락하세요.
4.6 수력 틸팅 시스템
노몸체는 틸팅 기능으로 설계됩니다. 그것은 주로 유압 실린더로 구성됩니다,
제어 밸브류와 파이프라인.

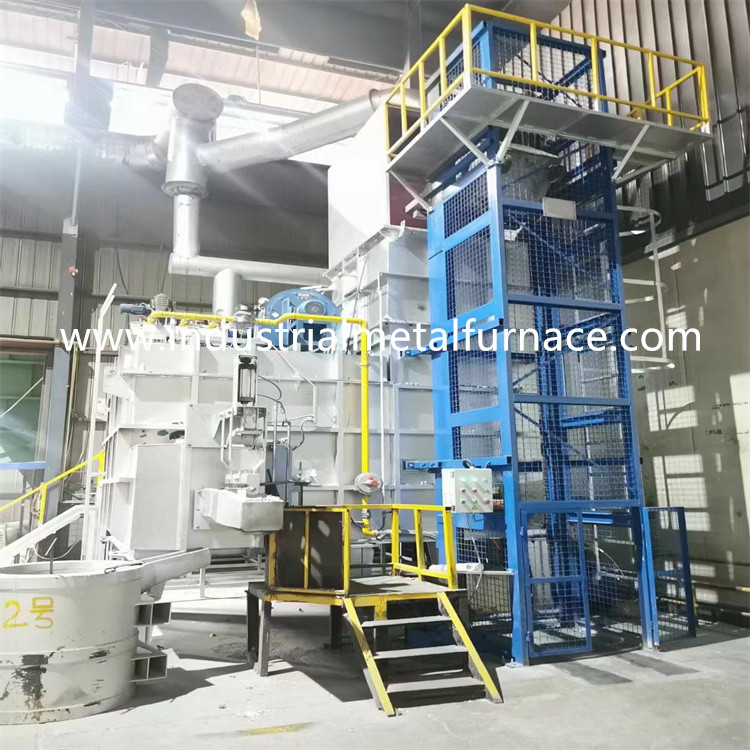

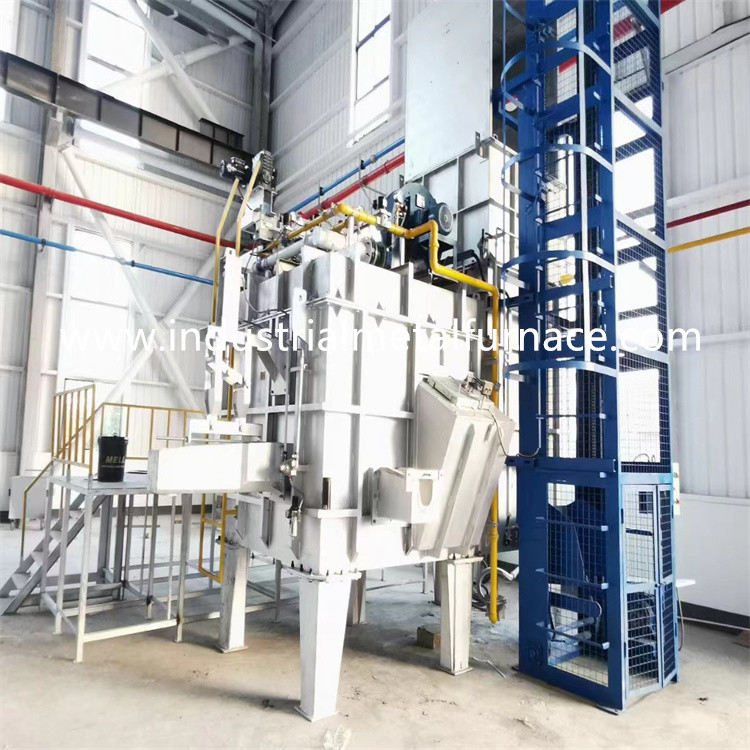

알루미늄 용융과 우리의 공장에서 유지로 :
