| 브랜드 이름: | WDL-IM |
| 모델 번호: | 모델 WDL-IGBT-250 |
| 모크: | 1세트 |
| 가격: | TO BE NEGOTIATED |
| 배달 시간: | 35 일 |
| 지불 조건: | 신용장, 전신환 |

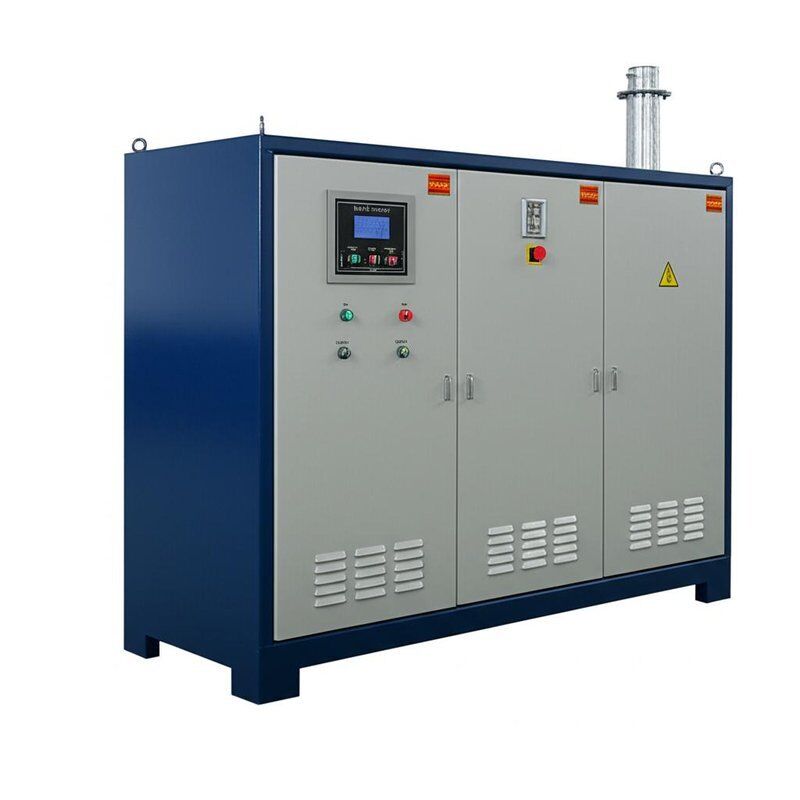

고주파 IGBT 유도 가열로 1500KW | 모델 WDL-IGBT-250
우시 원더리 산업 장비 유한 회사는 WDL-IGBT-250 고주파 유도 가열로를 소개합니다. 이 제품은 스프링 강 빌릿 및 기타 금속 공작물의 빠르고 정밀한 관통 가열을 위해 설계된 모듈식 고출력 솔루션입니다. 이 견고한 시스템은 6개의 모듈식 250KW IGBT 전원 공급 장치로 구성되어 총 1500KW의 구성 전력을 제공하며, 900-950°C의 가열 온도를 요구하는 고처리량 산업 응용 분야에 이상적입니다. 효율성과 신뢰성을 위해 설계된 이 시스템은 열간 단조, 압연 및 스프링 코일링과 같은 공정을 위한 완전한 턴키 가열 라인을 제공합니다.
이 시스템의 핵심은 완전 디지털 지능형 전원 공급 장치 설계에 고급 Siemens IGBT 모듈과 Infineon 다이오드를 사용합니다. 이를 통해 높은 전기 효율(≥93%), 정밀한 전력 제어 정확도(±1%), 10-30kHz의 적응형 출력 주파수 범위를 보장합니다. 유도 가열 공정은 5%에서 100%까지 자유로운 전력 조절이 가능하여 제어가 용이합니다. 각 전력 모듈에는 전용 퀜칭 변압기(RFM-250KW)와 고품질 T2 무산소 구리 유도 코일이 장착되어 있습니다. 코일은 내구성을 위해 특수 미국 수입 램밍 라이닝 재료를 특징으로 하며, 스파크 및 누출을 방지하고 빌릿의 원활한 이송을 위한 수냉 레일과 통합되어 있습니다.
자동화 및 공정 제어는 Siemens PLC와 MCGS 터치스크린 인터페이스를 갖춘 지능형 PLC 제어 시스템을 통해 중앙 집중식으로 관리됩니다. 이 라인에는 실시간 비접촉 온도 모니터링(정확도: ±8°C)을 위한 원적외선 온도계가 장착되어 있어 가열 공정의 폐쇄 루프 제어 및 온도 기반 자동 분류가 가능합니다. 304 스테인리스 스틸 부품으로 제작된 포괄적인 완전 밀폐형 내부 순환 수냉 시스템은 모든 전기 및 코일 시스템에 대한 안정적이고 효율적인 냉각을 보장하여 최적의 작동 온도와 장비 수명을 유지합니다.
주요 기술 사양:
| 매개변수 | 사양 |
|---|---|
| 시스템 모델 / 총 전력 | WDL-IGBT-250 / 1500KW (6x250KW 모듈) |
| 모듈당 출력 전력 | 250 KW |
| 출력 주파수 | 10 - 30 KHz (적응형) |
| 가열 온도 범위 | 900 - 950 °C |
| 온도 제어 정확도 | ±8 °C (IR 온도계 사용 시) |
| 전력 제어 정확도 | ±1 % |
| 전기 효율 | ≥93 % |
| 냉각 시스템 | 완전 밀폐형 내부 순환 |
| 제어 시스템 | 터치스크린 HMI가 있는 Siemens PLC |
제조사 우시 원더리이 고주파 유도 가열로는 생산성, 에너지 효율성 및 공정 일관성을 향상시키려는 제조업체를 위한 최고 수준의 솔루션을 대표합니다. 모듈식 설계는 확장성과 유지보수 용이성을 제공하며, 통합된 기계적 핸들링(피드 저장 랙, 롤러 컨베이어) 및 지능형 제어는 현대적인 자동 금속 성형 생산 라인의 신뢰할 수 있는 초석이 됩니다.
