| 브랜드 이름: | WDL-IM |
| 모델 번호: | WDL-CH 모델 |
| 모크: | 1세트 |
| 가격: | TO BE NEGOTIATED |
| 배달 시간: | 35 일 |
| 지불 조건: | 신용장, 전신환 |

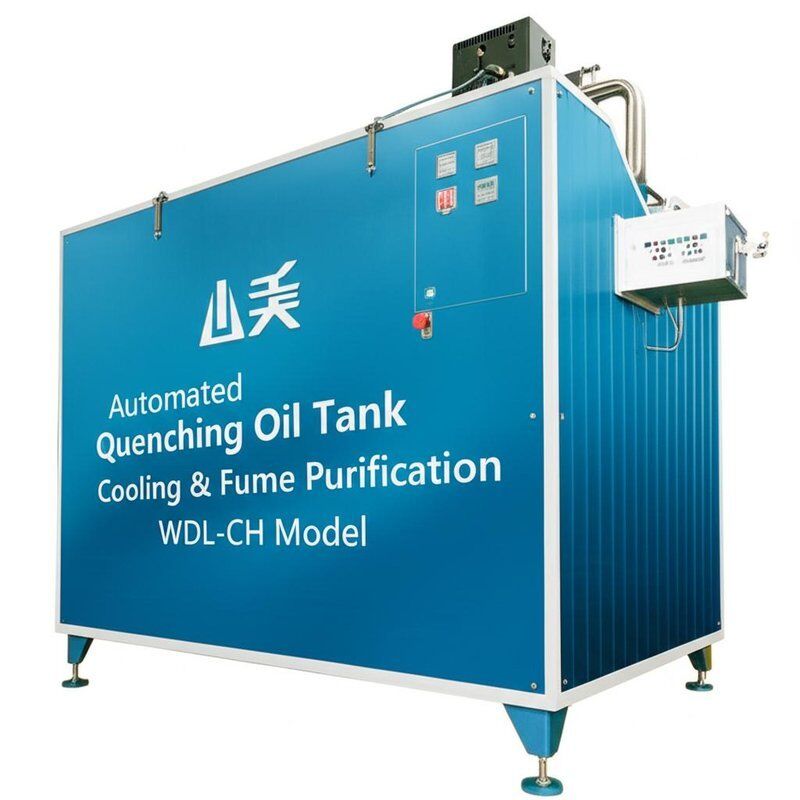

냉각 및 흄 정화 기능이 있는 자동 담금질 오일 탱크 | WDL-CH 모델
Wuxi Wonderly Industry Equipment Co., Ltd.는 WDL-CH 자동 담금질 오일 탱크를 소개합니다. 이 제품은 합금 스프링강 부품, 특히 대형 코일 스프링의 열처리에 있어 정밀성과 효율성을 위해 설계된 고성능 통합 시스템입니다. 이 첨단 담금질 탱크는 자동 생산 라인과 완벽하게 통합되어 적외선 온도 측정, 스텝식 공작물 이동, 폐쇄 루프 오일 냉각 및 강력한 흄 정화 시스템을 포함하는 완벽한 솔루션을 제공하여 최적의 담금질 품질과 안전하고 환경 친화적인 작업장 환경을 보장합니다.
WDL-CH 시스템의 핵심 기능은 로봇에 의해 공급되는 열 스프링에 대해 제어되고 신속한 담금질을 제공하는 것입니다. 적외선 온도계는 각 스프링이 진입 전에 필요한 온도(≥780°C)에 도달했는지 먼저 확인합니다. 자격을 갖춘 스프링은 전용 리프팅 메커니즘에 의해 부드럽게 수용되어 담금질 오일에 빠르게 담가집니다. 탱크 내부의 혁신적인 스텝식 체인 플레이트 컨베이어는 균일한 냉각을 위해 정확하고 제어된 이동과 체류 시간을 보장합니다. 담금질 후 스프링은 V자형 호퍼 및 컨베이어 시스템을 통해 템퍼링로와 같은 다음 단계로 자동 이송됩니다.

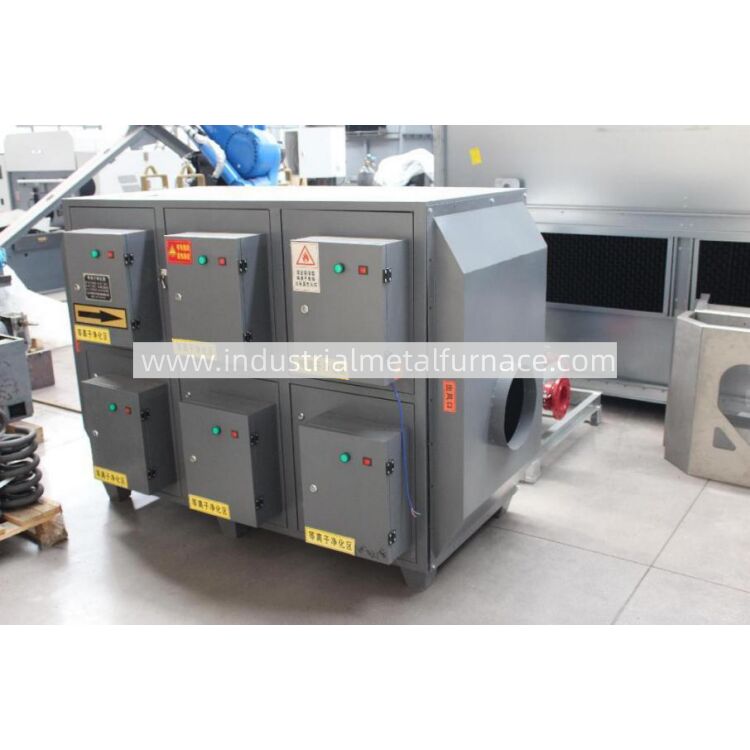

일관된 결과를 유지하는 핵심은 담금질 오일 온도 제어 시스템입니다. 550,000kcal/h의 냉각 능력을 갖춘 고용량 폐쇄 루프 열교환기(모델 BNL-80)는 오일 배스 온도가 20°C ~ 80°C의 안정적인 범위 내에서 유지되도록 보장하며, 최적의 공정 제어를 위해 일반적으로 60°C 미만으로 유지됩니다. 또한 통합된 오일 흄 추출 및 정화 시스템은 탱크의 입구 및 출구 영역에서 연기와 미스트를 적극적으로 포집하고 필터링합니다. 2단계 정전기장 원리를 사용하여 오염 물질을 효과적으로 제거하고 탈취하며 배기가 환경 기준을 충족하도록 보장합니다.
주요 기술 사양:
| 매개변수 | 사양 |
|---|---|
| 모델 | WDL-CH |
| 탱크 치수(L*W*H) | 7000 × 2200 × 1800 mm |
| 유효 부피 | 21 m³ |
| 공작물(스프링) 외경 | Φ80 - Φ400 mm |
| 최대 단일 공작물 무게 | 100 kg |
| 담금질 매체 | 오일 |
| 오일 온도 범위 | 20°C - 80°C |
| 공작물 이동 | 스텝식 |
| 총 설치 전력 | 30 kW |
| 주요 특징 | 통합 흄 정화 및 냉각 시스템 |
Wuxi Wonderly에서 설계 및 제조한 WDL-CH 담금질 탱크는 내구성과 누출 방지를 위해 견고한 6mm 두께의 Q235 강판으로 제작되었습니다. 자동 논리 제어를 통해 스마트 팩토리 설정에 원활하게 통합되어 자동 또는 수동 모드로 작동합니다. 이 시스템은 부품 품질, 공정 반복성 및 책임감 있는 제조 발자국을 보장하는 안정적이고 고처리량의 깨끗한 자동 담금질 솔루션을 찾는 제조업체에게 이상적인 선택입니다.
