| 브랜드 이름: | WDL-IM |
| 모델 번호: | 모델 WDL-25 |
| 모크: | 1세트 |
| 가격: | TO BE NEGOTIATED |
| 배달 시간: | 35 일 |
| 지불 조건: | 신용장, 전신환 |

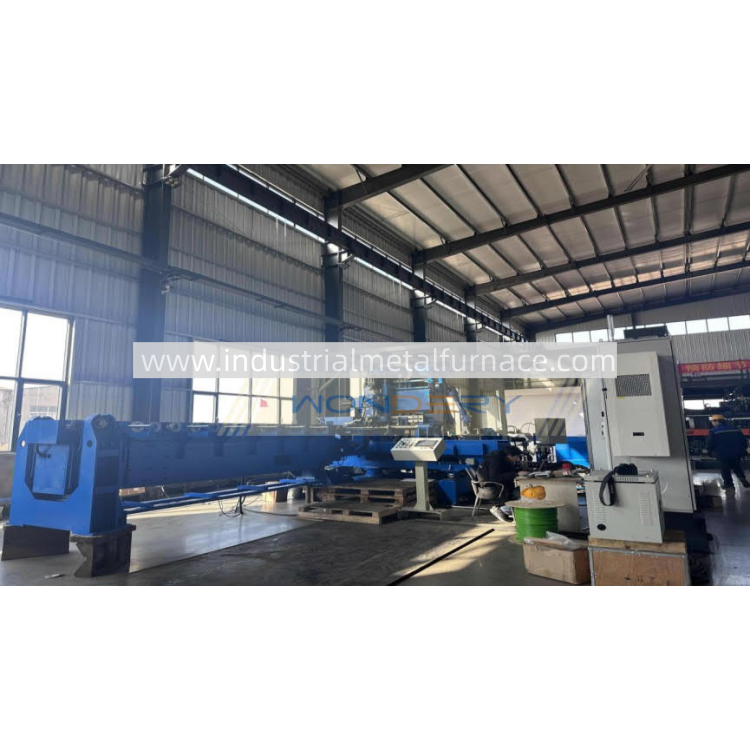

완전히 자동식 서스펜션 온천 롤링 머신 WDL-25 모델
우시 원더리 산업 장비 회사WDL-25완전 자동 서스펜션 핫 스프링 롤링 머신, 첨단, 통합 생산 라인 고속 및 정밀 제조를 위해 설계 된 뜨거운 코일 서스펜션 스프링.이 고급 시스템은 10 ~ 25mm의 재료 지름 범위를 처리하고 실린더 스프링을 생산 할 수 있습니다., 단일 피침형 스프링, 두 개의 피침형 스프링과 예외적인 일관성 및 자동화. 무인 조작을 위해 설계 된 WDL-25는 자동 스프링 롤링 머신을 결합합니다.6축 산업용 로봇, 그리고 자동차 및 산업용 스프링 제조업체에 대한 완전한, 풀 열쇠 솔루션을 제공하기 위해 정교한 중앙 제어 시스템을 제공합니다.
이 시스템의 핵심은 고성능 자동 스프링 롤링 기계입니다.정밀도는 피치 제어 (11kW) 및 외부 지름 제어 (0.4kW). 기계는 자동 공급, 망드렐 클램핑 및 복잡한 기하학에 대한 기울기 체질과 같은 기능을 통합합니다. 가열 된 와이어 막대 (920 ° C-950 ° C에서) 는 정확하게 공급되고 위치됩니다.그리고 최소한의 굴곡 (3mm/M 이하) 으로 최종 스프링 모양으로 롤링.
자동화는 야스카와 GP180 6축 관절 로봇에 의해 완료됩니다. 180kg의 실량과 ±0.05mm의 반복성,이 견고한 로봇은 고온 장착 장치로 장착되어 있으며, 자동으로 그리고 안정적으로 뜨거운 스프링을 다음 처리 단계로 옮깁니다.전체 생산 흐름은 델타 터치 스크린을 갖춘 지능형 중앙 제어 시스템으로 조정됩니다. 이 시스템은 매개 변수를 쉽게 설정 할 수 있습니다.4G 연결을 통한 원격 모니터링, 생산 데이터 로깅 및 종합적인 경보 관리, 스마트 공장 환경에 원활한 통합을 가능하게합니다.
주요 생산 및 장비 매개 변수
| 카테고리 | 매개 변수 | 사양 |
|---|---|---|
| 생산 | 재료 지름 | 10 mm 25 mm |
| 스프링 외부 지름 | 80 mm 250 mm | |
| 난방 온도 | 920 °C ~ 950 °C | |
| 롤링 머신 | 주 엔진 전력 | 22kW |
| 피치 제어 서버 | 11kW | |
| 외부 지름 스롤 서보 | 0.4kW | |
| 로봇 (야스카와) | 모델 | GP180 |
| 축 / 용량 | 6 / 180kg | |
| 반복 가능성 | ±0.05mm |
우시 원더리야스카와, SMC, HIWIN/THK, 그리고 슈나이더 같은 브랜드의 프리미엄 부품으로 WDL-25 자동 스프링 롤링 라인은 생산성, 정확성,그리고 스프링 제조의 유연성그것은 현대적이고 경쟁력 있는 생산 시설에서 높은 생산량, 우수한 제품 품질, 그리고 노동 의존도를 줄이는 이상적인 해결책입니다.
