| 브랜드 이름: | WONDERY |
| 모델 번호: | 4x1.2x3.6m 110톤 |
| 모크: | 1세트 |
| 가격: | TO BE NEGOTIATED |
| 배달 시간: | 3-5 영업일 |
| 지불 조건: | L/C, D/P, T/T, 웨스턴 유니온 |

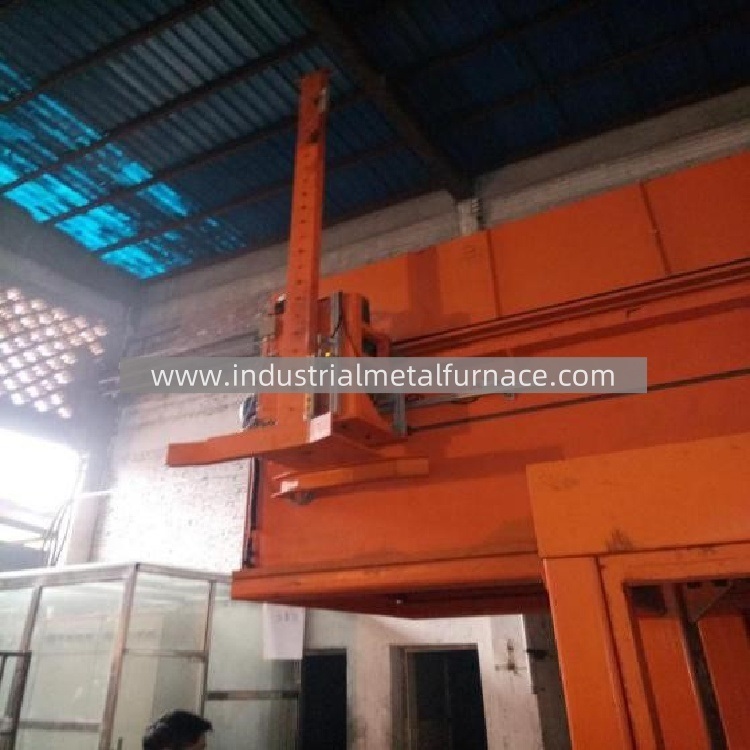

반 변형 구조 및 60mm 냄비 구조와 함께 중량 가유 시스템
우키 원더리 산업 장비 회사 (WUXI WONDERY INDUSTRY EQUIPMENT CO., LTD.) 는 110톤의 진열 시스템을 전례 없는 구조적 무결성으로 설계했습니다.진크 냄비 자체는 주목할만한 60mm 두께의 XG-08 특수강으로 만들어졌습니다. 산업 표준보다 40% 두께가 더 큽니다.각 냄비는 소재의 무결성을 보장하기 위해 광범위한 초음파 테스트를 거칩니다.강화 된 200x100mm 플랜지로 일반적으로 스트레스 농도가 발생하는 중요한 반지 부위의 구조적 안정성을 추가합니다..
오븐의 지원 구조는 혁신적인 3층 안정화 시스템을 사용 합니다. 내부 지원은 100mm 지름의 파이프가 100x10mm 강철 수갑으로 보호 된 310S 스테인리스 스틸을 사용합니다.직접적인 열 확장을 위한 시설이 H 빔 프레임 (200x200mm) 에 연결 정확 한 1510mm 간격에 배치, 기초에 걸쳐 110 톤의 부하를 균등하게 분배. 마지막으로,외부 벽 지원 건물 구조에 잔류 부하를 전송, 수년간 작동하는 동안 2mm 허용 범위 내에서 냄비 기하학을 유지하는 포괄적인 변형 방지 네트워크를 만듭니다.
단열 기술은 또 다른 우수 분야를 나타냅니다. 오븐은 두층 구성의 세라믹 섬유 모듈 80m3를 사용합니다.원소 단열을 위한 310등급 알루미늄 실리케이트 섬유 담요, 50mm 압축 용량으로 300x300x350mm 사전 압축 된 섬유 모듈로 보완됩니다. This system achieves exterior surface temperatures below 60°C—reducing radiant heat losses by approximately 70% compared to traditional brick-lined furnaces—while the modular design permits rapid replacement of individual sections without complete furnace shutdown.
| 구조적 요소 | 사양 및 성능 |
|---|---|
| 진크 냄비 재료 | XG-08 특수 강철, 두께 60mm |
| 대마초 검사 | 100% 초음파 검사 |
| 지원 구조 | 310S 스테인리스 스틸 + 200x200 H 빔 프레임 |
| 열 절연 | 80m3 세라믹 섬유 모듈 (두층) |
| 외부 온도 | <60°C 완전 작동 상태 |
| 열 손실 감소 | 전통적인 벽돌 오븐에 비해 70% |
| 차원 안정성 | < 2mm 용량 수명 동안 냄비 변형 |
| 재단 요구 사항 | 임베디드 서포트 포인트와 맞춤형 디자인 |
| 유지보수 접근 | 개별 섹션 교체용 모듈 패널 |
| 부식 보호 | 핫-디프 젤바니제 구조 강철 + 보호 코팅 |
