2.5x2x2.5 1000도 섭씨 저항 벽돌 시너링 열처리
1소개

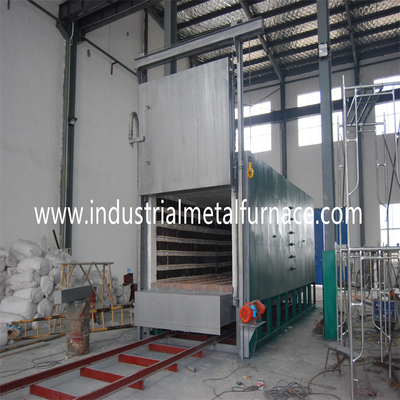

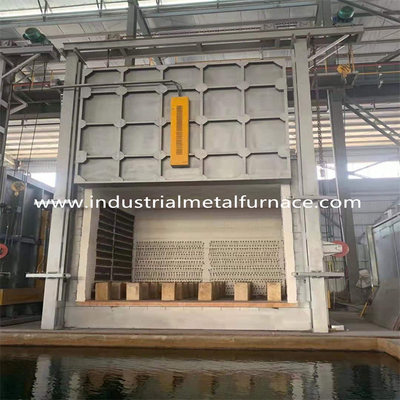

**RT 3-430-10 트롤리형 열처리 오븐**은 고성능 산업용 오븐으로 설계되었습니다.
주로 진흙 벽돌의 진료 및 다른 열처리 용도로 사용된다.
제어, 에너지 효율적인 설계, 그리고 견고한 건설, 이 오븐은 균일한 난방, 정확한
온도 조절과 고온 환경에서 안정적인 작동
2주요 기술 매개 변수
오븐은 엄격한 산업 요구 사항을 충족하도록 설계되었으며 다음과 같은 주요 사양을 갖추고 있습니다.
|
1. **전력 및 전기 사양** - ** 등급 전력:** 430 kW (1%에서 100%까지 조절) - ** 전원 공급: ** 380V, 3단계, 50Hz - ** 난방 원자 연결:** Y 구성 - **열기 원소 재료:** 0Cr21Al6Nb (고저항성 합금 스트립)
2. **온도 성능 - **상정 온도:** 1000°C - **열화 속도 (허무 오븐):** ≤2시간 - **온도 균일성:** ±8°C - **온도 조절 정확도:** ±1°C (PID 조절을 사용함) - ** 빈 오븐 전력 손실:** ≤18% 3. **산업 열처리 오븐 구조와 크기 - **효율적인 작업 크기 (L × W × H):** 2500 × 2000 × 2500 mm - ** 오븐 부리:** 우수한 단열을 위해 고 순수 불투명 섬유 구조 - ** 오븐 바닥 재료:** NI7N 열 저항 강철 (총 두께 30mm) - **외벽 온도 상승:** <45°C (에너지 효율성과 안전성 확보) 4** 제어 시스템 및 자동화 - **관리 구역:** 4개의 독립적인 온도 구역 - ** 온도 조절 모드: ** 일본 시마덴/SR3 프로그래밍 컨트롤러와 함께 티리스터 기반 PID 조절 - ** 인간-기계 인터페이스: ** 10.1인치 터치 스크린 데이터 로깅, 프로세스 저장, USB 수출, 스크린 샷 기능, 과온 경보 - ** 통신 인터페이스: ** RS485 산업 네트워크와의 통합
5기계 및 로딩 시스템** - 로딩 방법:** 작업 부품을 플랫폼에 올리고, 그 플랫폼은 가열을 위해 오븐으로 가동됩니다. - 트롤리 운동:** 평탄한 입출출을 위해 ** 5.5 kW 사이클로이드 핀 휠 감소기**에 의해 구동 - 오븐 문 메커니즘:** 2톤 전기 승강기 수직 이동; 자체 무게 밀폐는 단단한 폐쇄를 보장 - ** 밀폐 시스템:** 고 순수 솜 섬유 및 특수 모양의 벽돌은 오븐 몸체와 트롤리 사이의 열 누출을 방지합니다.
|
3구조적 개요
전기 저항 오븐은 몇 가지 주요 구성 요소로 구성됩니다:
오븐 껍질 & 포닝: 높은 온도에 견딜 수 있는 내구성 물질로 구성되어 있습니다.
열 손실을 최소화합니다.
난방 시스템 효율적이고 균일성을 위해 고 저항 합금 난방 요소가 장착되어 있습니다.
열 분포
- 오븐 문 메커니즘:자동 승강 및 밀폐는 운영자의 안전과 열을 보장합니다.
효율성
- 트롤리 시스템: 편리하게 로딩/해하, 수동 처리 감소 및 생산성을 향상.
- 제어 시스템:첨단 자동화는 정확한 온도 관리, 프로세스 기록,
그리고 실시간 모니터링.
4응용 및 장점
이 오븐 은 진흙 벽돌 을 sintering 하는 것, 도자기 를 처리 하는 것, 그리고 다른 고온 처리 를 위한 이상적 인 오븐 이다.
에너지 효율적인 설계, 정확한 온도 조절, 내구성 높은 구조로
산업용 열처리 프로세스용 솔루션
요약하자면 **RT 3-430-10 트롤리형 산업 열처리 오븐은 매우 효율적인
현대 산업의 요구에 부응하는 산업 열처리에 대한 자동화되고 내구적인 솔루션입니다.
정확성과 신뢰성을 갖춘 제조
