550°C 보기 화장 알루미늄 와이어 반열 자동차 바닥 오븐 알루미늄 코일
1신청
RT3-380-5 트롤리형 열처리 오븐은 주로 열처리 프로세스에 사용됩니다.
각종 알루미늄 합금 전선을 굽는 것
2주요 기술 매개 변수
| - 아니 | 항목 | 기술 매개 변수 |
| 1 | 등급 전력 | 220kW +5% (1-100%) 조절 |
| 2 | 전원 공급 매개 변수 | 440V, 3단계, 60Hz |
| 3 | 이름 온도 | 550°C, 일반적인 온도 300~500°C |
| 4 | 빈 오븐 가열 속도 | ≤1.5h |
| 5 | 통제 구역 수 | 4개의 열쌍을 갖춘 앞면과 뒷면의 4개의 독립적인 온도 조절 구역 |
| 6 | 실제 작업 크기 | 5700×1800×2100mm (길이 × 너비 × 높이) |
| 7 | 오븐 몸의 차원 | 6450×2800×3620mm (길이× 너비×높이) 높이는 오븐 문 프레임 높이를 포함하지 않습니다. |
| 8 | 트롤리 지역 밖으로 | ~14000mm 길이 |
| 9 | 난방 원자 연결 | YYYYY |
| 10 | 온도 균일성 | ±5°C |
| 11 | 기기 온도 조절 정확도 | ±1°C |
| 12 | 빈 오븐 전력 손실 | ≤10% |
| 13 | 온도 조절 방법 |
전력 조절기, PID 조절기, 32단계 온도 조절기, 485 통신 인터페이스, 15인치 터치 스크린,미래에는 공장 MES 시스템이나 ERP 시스템에 연결될 수 있습니다.. 터치 스크린은 1년 이상 역사 데이터를 기록할 수 있고 10개 이상의 프로세스를 저장할 수 있고, 과온 경보도 있습니다. |
| 14 | 오븐 옆 외벽의 온도 상승 | < 40 °C |
| 15 | 난방 원자 재료 | 0Cr2 5 AL 5 (스트립) |
| 16 | 오븐 바닥 재료 | ZG3 0 Cr 18Mn12 Si 2 N 열 저항 강철 총 두께 30mm |
| 17 | 로딩 방법 | 작업 조각은 트롤리 표면에 들어서고 트롤리는 난방에 구동 |
| 18 | 오븐 부리 형태 | 고온 불소연성 섬유 구조를 채택 |
| 19 | 오븐 문을 열고 닫는 형태 | 2 톤의 전기 승강기 1 세트는 위아래로 움직이고 자신의 무게를 압축하고 밀착합니다 |
| 20 | 트롤리 출입 및 출입 양식 | 5.5KW의 1 세트 사이클로이드 핀 휠 감소기 바퀴를 내고 밖으로 구동 |
| 21 | 최대 부하량 | 48 pcs Ø630 × 475mm, 250kg/pc, 총 12톤 |
| 22 | 순환풍기 |
4 세트 × 11KW 변주 주파수 팬, 팬 블레이드 지름 φ600mm, 두께 180mm, 공기 부피 15000m3/h, 팬 블레이드 재료: 310S, 팬 샤프트 재료: 310S. 알루미늄 합금 오븐은 높은 오븐 온도 균일성을 달성하기 위해 1 분당 45 회 회로하도록 설계되었습니다. |
| 23 | 바람 반사기 | 2mm 두께의 304 스테인레스 스틸 판으로 만들어져 있으며, 구부러지고 고정되어 있습니다. 뜨거운 공기의 전환을 위해 4 개의 주요 영역으로 나뉘어져 있습니다. |
| 24 | 트롤리 이동 전원 공급 모드 | 탱크 체인 드라이브 |
3구조적 소개

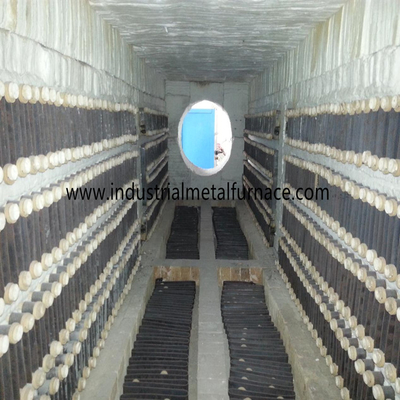

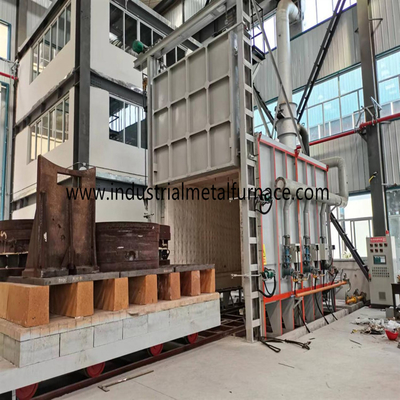

RT3-380-5 트롤리 타입 전기 저항 처리 오븐은 주로 오븐 껍질, 오븐 부리,
오븐 문 및 오븐 문 승강장치, 오븐 문 압축 및 밀폐장치; 짐을 운반하는 트롤
그리고 트롤리 견인장치, 오븐 몸체 및 트롤리 밀폐장치; 난방기 및 고정장치
오븐 온도 자동 제어 시스템; 순환 팬 시스템, 등
뜨거운 공기 순환 시스템이 장비의 뜨거운 공기 순환은 주로 4 개의 원심방향 팬과
스테인레스 스틸 가이드 플레이트. 난방 요소에 의해 방출되는 열은
유도판을 통해 순환 팬. 팬과 샤프트는 Cr20Ni20로 만들어집니다.
베어링, 공기 냉각이 채택됩니다.
