| 브랜드 이름: | WONDERY |
| 모델 번호: | WDL-AE-06A |
| 모크: | 1 Set/Sets |
| 가격: | TO BE ENGOTIATED |
| 배달 시간: | 10 days |
| 지불 조건: | L/C, T/T |

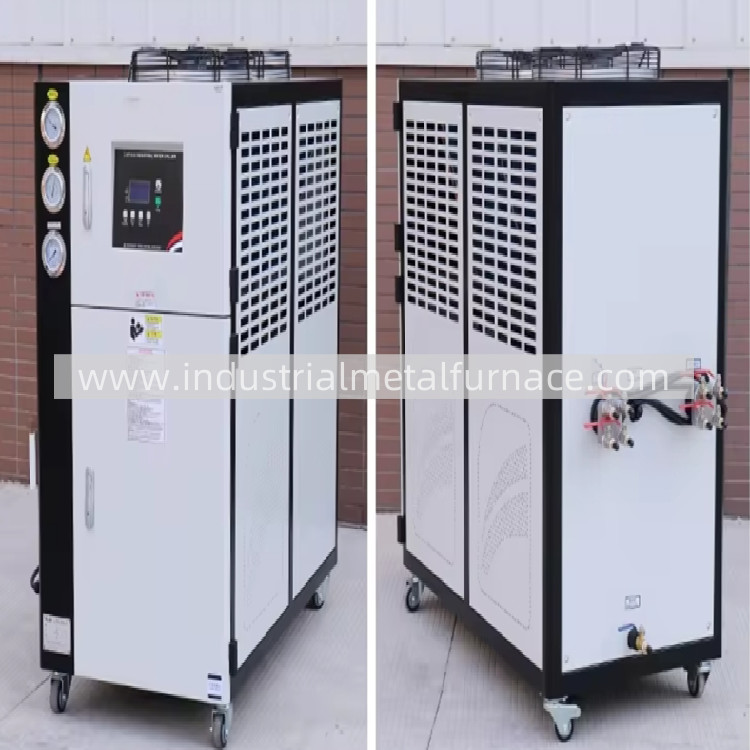

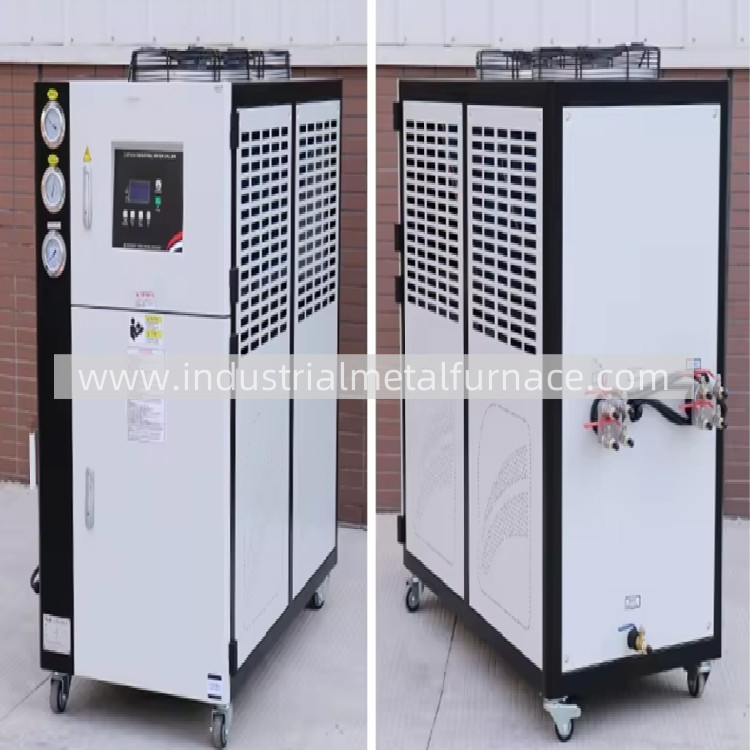

맞춤형 산업용 공기 냉각 냉각기 냉각 산업용 금속 녹기 오븐
1사용 설명서
1이 산업 냉각 장치는 표준 작업 조건에서 사용되며 깨끗한 수도꼭지 물을 냉각 액체로 사용해야합니다.
3전원 공급 표준: 3P-380V-50Hz 허용 전압 변동 ±10%, 허용 단계 전압 차이 ±2%
4주 엔진의 실제 승동력은 펌프 승동력 미제 주 엔진 내부의 헤드 손실 (1mH)2O=9.8kPa)
5다른 요구 사항이 있다면 알려주세요. 우리는 특별 주문을 받아들일 수 있습니다.
6. 공기 냉각 냉장고는 열 분산에 가장 많은 관심을 기울입니다. 설치 전에 안정적인 기초, 방해받지 않는 공기, 그리고 부식 오염이없는 장소를 선택하십시오.만약 지붕이 있다면, 그것은 기계에서 2 미터 이상있는 것이 좋습니다.
사용 중에 주변 공기가 여전히 막혀있는 것을 발견하면 공기의 환기를 유지하기 위해 배기가스 팬을 설치하십시오.
방출 된 뜨거운 공기를 외부로 배출하기 위해 배기관을 사용하십시오. 이것은
공기 냉각 냉장고, 또한 효율성을 향상시키고 비용을 줄입니다.
7- 기계 설치의 주변 온도는 기계가 수행 할 수 있도록 보장하기 위해 36°C 이하여야 합니다
최대 효율을 발휘합니다.
2.기술 매개 변수
| - 아니 | 항목 | 사양 | 매개 변수 |
| 1 | 모델 | 에어쿨링 냉장고 | WDL-AE-06A |
| 온도 조절 범위 | °C | +5+35 | |
| 온도 조절 정확도 | °C | ±1-2 | |
| 2 | 명목 냉각 용량 | kW | 16.9 |
| kcal/h | 14530 | ||
| 3 | 전원 공급 | V | 3P-380V-50HZ |
| 4 | 기계의 전력 | kW | 6.6 |
| 5 | 기계 전류 | A | 14.2 |
|
6
|
압축기 | 종류 | 완전히 닫힌 필기 |
| 냉각 입력 전력 (kW) | 4.5 | ||
| 냉각 동작 전류 (A) | 9.8 | ||
| 7 | 팬 | 종류 | 외부 로터 축적 흐름 팬 |
| 공기 부피 (m3)/h) | 6000 | ||
| 8 | 내장 물 펌프 | 종류 | 원심 분기정수 펌프 |
| 리프트 (mH)2O) | 20 | ||
| 흐름 속도 (m3/h) | 4 | ||
| 9 | 콘덴서 | 종류 | 알루미늄 지느러미 장갑 구리 튜브 종류 |
| 열 교환 용량 (kW) | 21.4 | ||
| 10 | 증발기 | 종류 | 코일 타입 |
| 열 교환 용량 (kW) | 17.0 | ||
| 흐름 속도 (m3/h) | 2.91 |
| 11 | 내장된 물탱크 | 소재 | SUS304 또는 PP |
| 부피 (L) | 70 | ||
| 12 | 파이프 | 냉각 물 매체 출구 | DN25 (고객 요구에 따라) |
| 냉각 물 매체 입구 | DN25 (고객 요구에 따라) | ||
| 13 | 온도 디지털 디스플레이 마이크로 컴퓨터 컨트롤러 | 표시 상태 | 터치 디지털 튜브 디스플레이 |
| 출력 | GW532A | ||
| 출력 장치 선택 | 릴레이 출력 | ||
|
14
|
경보 장치 | 이상 온도 | 순환 물 온도가 너무 낮아서 경보하고 압축기를 차단 |
| 전원 공급 역 단계 | 전력 단계 검출 펌프와 압축기가 역전되는 것을 방지 | ||
| 고전압 및 저전압 장애 | 압력 스위치 냉각 시스템의 압력 상태를 감지 | ||
| 압축기 과부하 | 압축기를 보호 | ||
| 압축기 과열 | 내부 보호기는 압축기를 보호 | ||
| 펌프 과부하 | 펌프를 보호 | ||
| 낮은 물 경보 | 물 레벨 스위치 | ||
| 단회로 | 에어 스위치 | ||
| 15 | 크기 | 길이 ((mm) | 1200 ( 참조) |
| 너비 ((mm) | 650 ( 참조) | ||
| 높이 ((mm) | 1480 ( 참조) | ||
| 16 | 기계 무게 | 1kg | 250 ( 참조) |
