산업 중력 발사 금속 용 용 용 용 용 용 용 용 용 용 용
1.전반적인 설명
90KW의 중력 가출 오븐은 이중 녹기 구리 설계와 이중 인덕션 체구 구조를 채택합니다.
이 구조의 장점은 그것은 녹기 구획의 온도와 오븐의 각 부분을 균형
에너지 절감 효과를 달성하고 각 분포를 만들기 위해 전자기 혼합의 범위를 증가
중력 융합 오븐의 목적: 구리, 청동, 구리 및
다른 구리 합금, 용광 및 열 보존용
2.기술 매개 변수
90KW 중력 가출 구리 녹기 오븐 기술 매개 변수
| - 아니 | 이름 | 단위 | 데이터 |
| 1 | 최소 용량 | T | 0.1 |
| 2 | 총용량 | T | 1.2 (고객 요구에 따라 증가 또는 감소 할 수 있습니다) |
| 3 | 등급 전력 | KW | 90 |
| 4 | 인덕터 등급 전압 | V | 380 |
| 5 | 센서 단계 | 3 | |
| 6 | 센서 주파수 | Hz | 50 |
| 7 | 녹는 속도 | 톤/시간 | 0.3 |
| 8 | 단열력 | KW | 50 |
| 9 | 가속기온도 | °C | 1250 |
| 10 | 전력 요인 |
0.45~0.5 (보상전) 0.9~1 (보상 후) |
|
| 11 | 냉각 물 압력 | 아빠 | (2~3) × 105 |
| 12 | 냉각용 물 소비 | 톤/시간 |
7 (인덕션 코일: 3) (물 냉각 재킷: 4) |
3.작업 원칙 및 주요 구조
3.1 이 제품은 전자기 인덕션 원리를 이용하여 설계되었습니다.
인덕션 코일에 AC 전압이 적용되면 교류 자석 흐름이 생성됩니다.
철핵을 통과하는 닫힌 자기 회로. 이 교류 자기 흐름은 전기 운동 힘과 2차
이 전류는 금속 전하의 저항을 통과하여 전기 에너지를 변환합니다.
열에너지로, 용해된 구로에서 금속을 녹여줍니다.

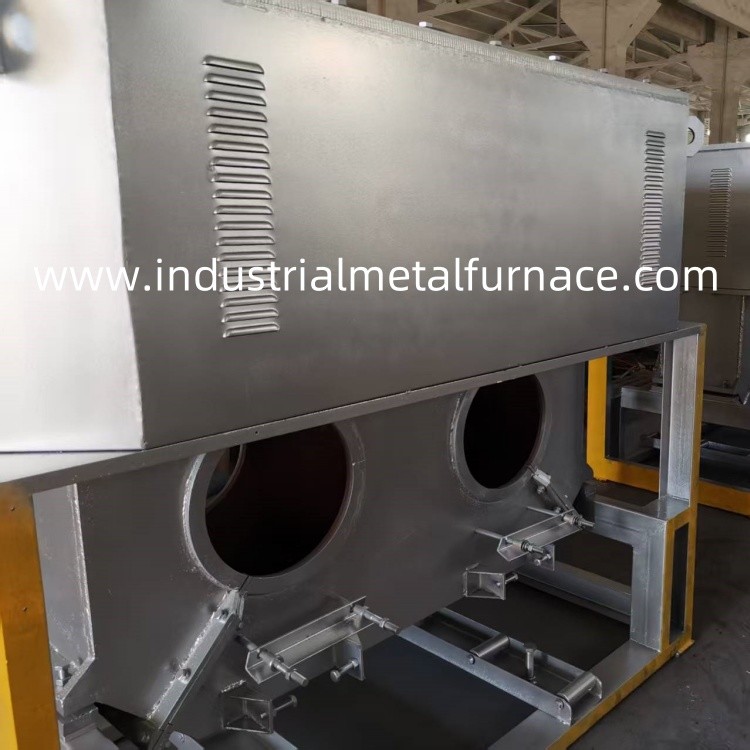

3.2 이 제품은 오븐 몸체, 오븐 프레임, 인덕션 몸체, 전기 오븐 냉각 시스템, 전기
컨트롤 캐비닛 등
전기 오븐 전압 범위: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V

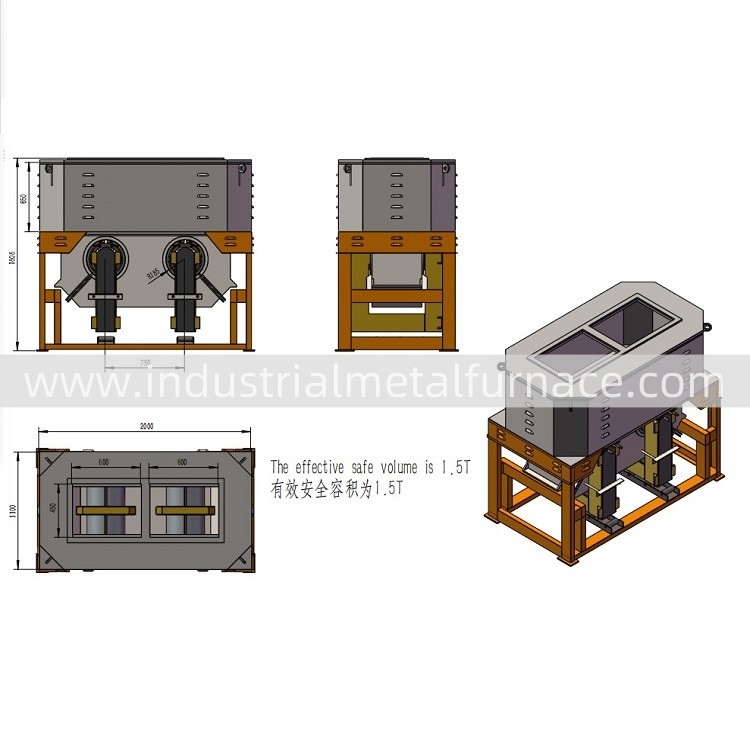

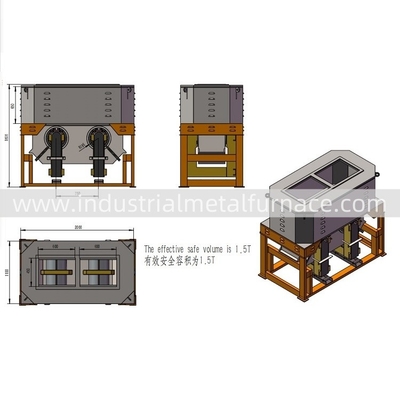

3.3 중력 투여 전기 구리 녹기 오븐은 수직 "입" 철 코어 인덕션 구조를 채택합니다.
롤링 및용접 된 철판, 그리고 녹은 풀은 방열 물질과 방열 물질에 대한 불탄소 벽돌로 만들어집니다.
있습니다.서로 묶여 있습니다.
3.4 인덕션 보디는 두 개의 인덕터, 두 개의 철 코어 및 두 개의 녹기 구로로 구성됩니다. 인덕션 보디 껍질은
가열성 가열물질 및 물 냉각 자켓. 인덕터는 물 냉각: 가열성 가열물질의 제거를 촉진하기 위해
재료와 인덕션 몸 껍질의 전력 손실을 줄이고, 인덕션 껍질은 단열
중간에 있는 재료로 인덕션 바디 셸은 조립될 때 상단 플랜지 표면에 기반을 두고 있습니다.
3.5 녹화 과정에서 입수 물의 온도는 35°C 이상, 출수 물의 온도는
55°C 이상이고, 물의 흐름 속도는 자주 측정되어야 합니다.
필요한 수준에 도달하면 저울을 청소해야 합니다.
3.6 이 산업용 금속 녹기 오븐은 냉각수의 품질이 다음 요구 사항을 충족해야 합니다: pH 값
범위 내에 있습니다.7 ~ 8의 경도는 7보다 크지 않으며, суспен션 물질과 용해 된 고체의 총 함량은
10개 이상인 경우 냉각 물의 스케일링과 물 운하의 막힘을 피하기 위해.
5.공급의 범위
| - 아니 | 이름 | 수 | 언급 |
| 1 | 중력 가출 오븐 껍질 | 1 세트 | 스트레스 해소 |
| 2 | 반열물질 | 1 세트 | 원통우화장 건설용 |
| 3 | 스테인레스 스틸 물 자켓 | 2개 | 1Cr18Ni9Ti (321) |
| 4 | 인덕션 코일 | 2개 | |
| 5 | 인덕션 코어 | 2개 | 일본에서 수입된 Z10 |
| 6 | 녹기 통로 | 2개 | 금속 구리 |
| 7 | 45KW 전기 캐비닛 | 2개 | 3단계 균형, 건조형 |
