6 * 2.3 * 2.4 M 에나멜 시너링 전기 보기 화장오븐압력 용기용
1.적용
RT3-800-10 트롤리 타입 보기 연방은 주요 장비로 사용됩니다.
주로 열처리 과정에 사용되며, 특히 합금 과정이 포함됩니다.
이 특화된 오븐은 트롤리 형태의 디자인으로,
효율적이고 정확한 열처리 기능으로

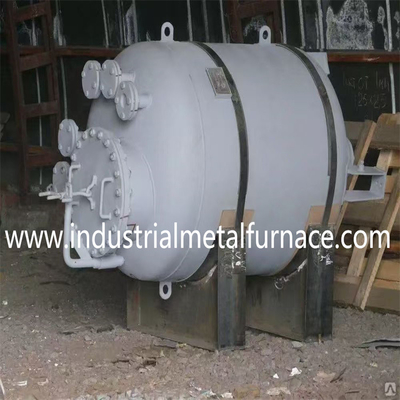

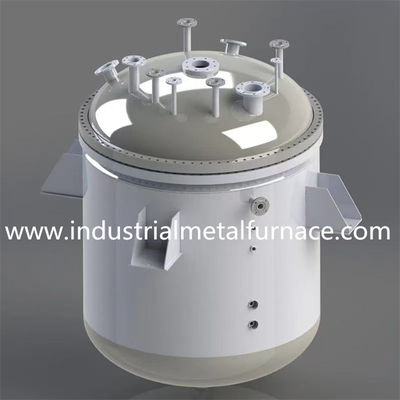

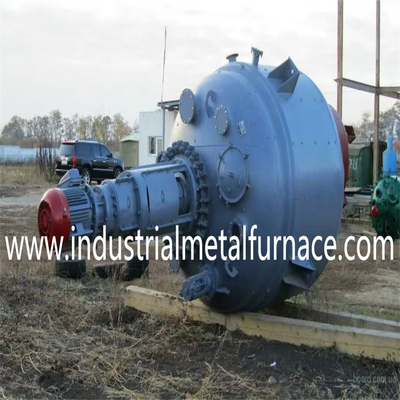

에마일 컨테이너의 합금
에나일화 된 껍질의 제조 및 가공에 필수적인 도구가됩니다.
컨테이너, 고품질의 생산을 촉진하고 전반적인 성능을 향상
그리고 최종 제품의 내구성.
2.주요 기술 매개 변수
| - 아니 | 항목 | 기술 매개 변수 |
| 1 | 등급 전력 | 800kW (1-100%) 조절 |
| 2 | 전원 공급 매개 변수 | 380V, 3단계, 50Hz |
| 3 | 이름 온도 | 1050°C, 일반적인 온도 900~1000°C |
| 4 | 빈 오븐 가열 속도 | ≤2시간 |
| 5 | 통제 구역 수 | 6개의 독립적인 온도 조절 구역 |
| 6 | 실제 작업 크기 | 6000×2300×2400mm (길이 × 너비 × 높이) |
| 7 | 오븐 몸의 차원 | 6800×3350×3850 mm (길이 × 너비 × 높이) |
| 8 | 트롤리 지역 밖으로 | ~14700mm 길이 |
| 9 | 난방 원자 연결 | YYYYY |
| 10 | 온도 균일성 | ±10°C |
| 11 | 기기 온도 조절 정확도 | ±1°C |
| 12 | 빈 오븐 전력 손실 | ≤10% |
| 13 | 온도 조절 방법 |
티리스토르 · PID 조절기 · 일본 섬 미터 32 단계 온도 제어, 485 통신 인터페이스와 14인치 터치 화면 터치 스크린은 1년 이상 역사 데이터를 기록할 수 있고 10개 이상의 프로세스를 저장할 수 있고, 과온 경보도 있습니다. 7인치 컬러 화면 터치 레코더는 온도 상승 곡선을 기록 |
| 14 | 오븐 옆 외벽의 온도 상승 | < 40 °C |
| 15 | 난방 원자 재료 | OCr21AL6Nb (스트립) |
| 16 | 오븐 바닥 재료 | Ni7N 열 저항 강철 총 두께 30mm |
| 17 | 로딩 방법 | 작업 조각은 트롤리 표면에 들어서고 트롤리는 난방에 구동 |
| 18 | 오븐 부리 형태 | 고온 불소연성 섬유 구조를 채택 |
| 19 | 오븐 문을 열고 닫는 형태 | 1 세트 2 톤 전기 호브 위아래 이동하고 자신의 무게를 압축 및 밀폐 |
| 20 | 트롤리 출입 및 출입 양식 | 1 세트 7.5KW 사이클로이드 핀 휠 감소기 바퀴를 내리고 밖으로 구동 |
| 21 | 트롤리 이동 전원 공급 모드 | 자동 픽업 스릴 |
3.구조적 소개

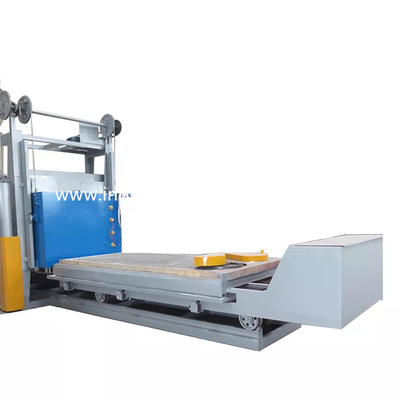

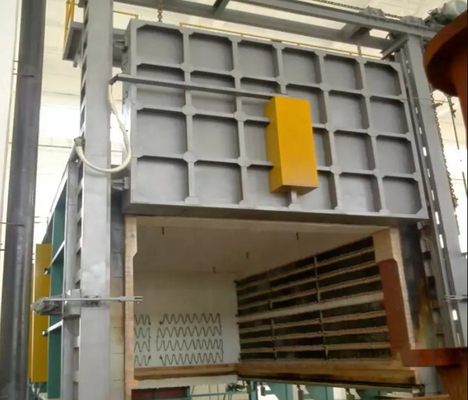

RT3-800-10 트롤리 타입 전기 저항 보기 연방 오븐은 주로 오븐 껍질로 구성되어 있습니다.
오븐 류, 오븐 문 및 오븐 문 올리기 메커니즘, 오븐 문 압축
그리고 밀폐 메커니즘; 부하 트롤리 및 트롤리 견인 메커니즘, 오븐
부대 및 트롤리 밀폐 메커니즘; 난방 요소 및 고정 장치; 오븐
자동 온도 조절 시스템 등
4.공급 범위
| - 아니 | 항목 | 수 | 언급 |
| 1 | 오븐 몸체 | 1 세트 | |
| 2 | 트롤리 | 1 세트 | 오븐 바닥판을 포함하여 |
| 3 | 전기 구동체 | 2 세트 | 트롤리 1 세트, 오븐 문 1 세트 |
| 4 | 난방기 | 1 세트 | 저항 밴드 |
| 5 | 온도 조절 시스템 | 1 세트 | |
| 6 | 컨트롤 캐비닛 | 2 세트 | 2000*800*600mm |
| 6.1 | 온도 조절기 | 4 세트 |
485개의 32개 세그먼트 프로그램 소통 |
| 6.2 | 14인치 터치 스크린 | 1 세트 | |
| 6.3 | 티리스터 | 18 세트 | 800A |
| 6.4 | 배상선 | 120m | |
| 6.5 | 열쌍 | 6 | 0-1200 |
| 6.6 | 전기 지원 | 1 세트 |
티리스터 공기 스위치, 암페미터, 볼트미터 열력 릴레이, 스위치 등 |
| 7 | 기술 데이터 | 1pc | |
| 7.1 | 기본 다이어그램 | 1pc | |
| 7.2 | 온도 조절 시스템 전기 스케마 | 1pc | |
| 7.3 | 전기 오븐 사용 설명서 | 1pc | |
| 7.4 | 전기 오븐 사용 증명서 | 1pc |
5.자동차 바닥 오븐의 주요 부품 제조업체
| - 아니 | 항목 | 제조업자 | 모델 |
| 1 | 온도 조절기 | 일본 SHIMADEN |
32개 세그먼트 SR13 프로그램 및 485 통신 |
| 2 | 티리스터 | 장수 덩시안 | KS800A |
| 3 | 저항 밴드 | 베이징 쇼랑 | 0Cr25AL5 |
| 4 | 반열성 섬유 | 산둥 루얀그룹 | 1260 표준 |
| 5 | 불탄 벽돌 |
헤난 젠저우 원차오 반열물질 |
1300개의 무거운 벽돌 + 1000개 표준 벽돌 |
| 6 | 감축기 | 젠수 이판 변속기 | 7.5KW 사이클로이드 환속기 |
| 7 | 전기 부품 | 델리시 | |
| 8 | 오븐 바닥판 | 젠수 싱후아 진다 | Ni7N 열 저항 강철 |
| 9 | 101인치 터치 스크린 | 첸젠 룬 기술 | 14인치 |
| 10 | 7인치 컬러 스크린 녹음기 | 시아멘 유디안 | 6채널 녹음기 |
