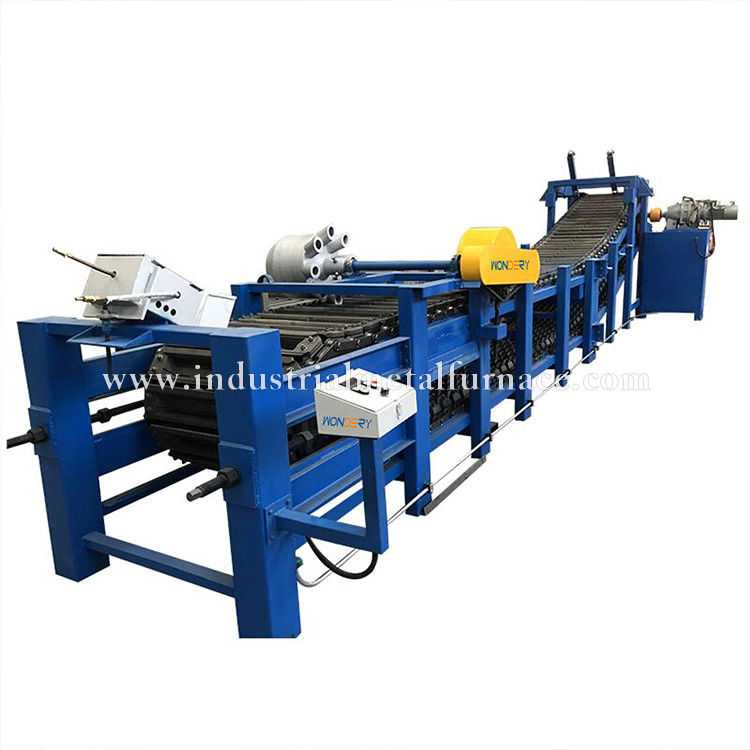

5M 완전 자동 30KG 구리 잉크 발사 기계
1사용 및 특성
1.1 장치 사용:
구리 녹화 및 주름 시스템은 30kg 등급의 완전 자동 제어 생산에 사용됩니다
구리 잉글로: 구리 액체를 잉글로 주사조각에 쏟아 부기 전에 잉글로 주사조각은
적어도 60도까지 구워. 탈형율은 높은 99%.
24시간 연속 생산의 요구 사항 및 구리 진주 주름의 생산 과정 요구 사항
1.2 프로세스 흐름:
구리 액체는 잉그트 발사 기계의 분배기에 흐르며, 그것은 균등하게 잉그트 발사에 분배됩니다
체인 링고트 발사 기계의 폼.
1.3 장비의 특징:
구리 링트 굴착 기계는 선형 순환 모드를 채택합니다. 전력 전송 부분은 사이클로이드 핀 휠을 채택합니다.
가동력은 단지 3.0KW입니다. 이는 더 많은 에너지 절감 및
안정적인 작동. 도구는 직접 분당 주름 기계의 속도를 표시.
기계적인 탈형 방법
2.공급 범위
| No. | 항목 | 수 | 단위 | 참고문서 |
| 1 | 장비 부대 | 1 | 세트 | 100*50*4.0mm 직사각형 튜브 |
| 2 | 사이클로이드 스핀 휠 절감 시스템 (모터와 드라이버 포함) | 1 | 세트 | 3 KWk 시리즈, 국제 무역 |
| 3 | 대형 및 작은 체인 (단순 체인 오일러를 포함) | 1 | 세트 | P -200mm F-60 롤러 지름 |
| 5 | 가공 | 1 | 세트 | |
| 6 | 30kg의 구리 링고트 폼, 열에 내성이 있는 철근 폼, 나사 등 | 50 | pcs | 2년 보증 QT450 |
| 7 | 8 입 분배기 | 1 | pc | 새로운 발사 과정 |
| 8 | 소모품 (접속 막대, 페인트 등) | 1 | 세트 | |
| 9 | 전기 제어 시스템 | 1 | 세트 | 슈나이더, 옴론, 슈나이더, 미쓰비시, 시멘스 등 |
| 10 | 스프레이 냉각 시스템 | 1 | 세트 | |
| 1 1 | 구부리기 | 1 | 세트 | 2개의 기계적 망치 세트 |
3장비 구성 (공급 범위)
3.1 구리 잉크 발사 기계는 주로: 철조 잉크 발사 폼, 후면 텐싱 시스템, 구리
액체 분배 시스템, 물 스프레이 냉각 시스템, 간단한 체인 오일링 장치, 수동 발화 및 베이킹 시스템,
전기 제어 시스템, 잉크 발사 기계 몸체 (기계적인 탈형 시스템 및 전력 전송 시스템 포함)

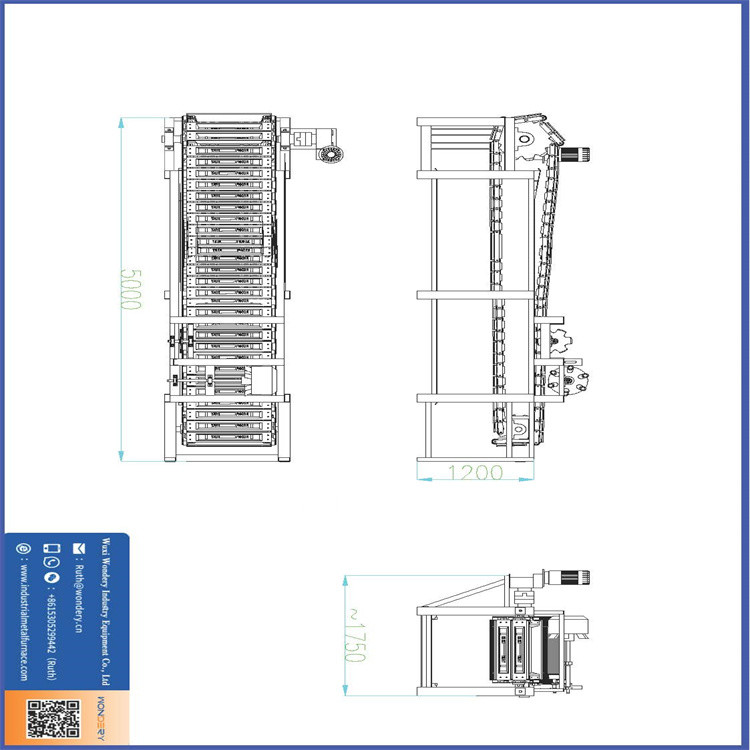

전체 곡선의 길이는 5m입니다.
링고트 발사 기계는 녹은 구리의 자동 분배, 변주 주파수 속도 조절의 장점을 가지고 있습니다.
높은 생산 효율성, 균일한 잉크 무게, 높은 자동화 수준, 낮은 노동 강도, 쉬운 조작 및
간편한 유지보수. 잉크 발사 기계는 현행 국가 표준에 따라 제조됩니다.
3.2 잉크 폼: 잉크 폼은 잉크 폼의 사용 수명을 보장하기 위해 QT450 유연 철로 만들어집니다.
잉크의 무게는 30 kg입니다. 50 개의 잉크 폼이 있습니다. 프레임의 뒷면에는 설명서가 있습니다.
열 확장으로 인한 사슬의 느슨함을 보완하기 위한 튼튼 장치.
3.3 구리 액체 분배 시스템, 1 세트
3.4 물 스프레이 냉각
잉크 발사 기계는 좋은 냉각 효과를 가진 플럭스 냉각 시스템으로 장착됩니다. 잉크 폼은
바닥에 간접 냉각을 통해 냉각됩니다.
3.5 전기 제어 시스템
제어 시스템의 전기 구성 요소 (지표, 버튼, 접촉기, 공기 스위치 등) 가 선택됩니다.
국제적으로 유명한 브랜드인 Omron, Schneider, Mitsubishi, Siemens에서 생산합니다.
주파수 변환을 통해 조정됩니다. 도구는 잉크 주름의 속도를 표시합니다.
3.6 인고트 발사 기계
주체에는: 송전기 부품, 프레임, 기계식 탈형 등이 포함됩니다.
3.6.1 변속기 부분
변속기 부품은 변주 주파수 속도 조절 모터, 감속기, 베어링, 체인,
주사기는 망간제철으로 만들어져 있습니다. 주사기의 사이즈는 200mm이고, 주사기의 판은
두께는 8mm, 재료는 40Mn, 롤러 재료는 45 Gr, 지름은 60mm입니다. 사용 기간
각 장비 세트에는 두 개의 세트가 제공됩니다.
간단한 자동 오일러
3.6.2 인고트 발사 기계 프레임
국가 표준에 따르면, 기둥은 100*50*4.0mm 직사각형 튜브로 만들어집니다. 기둥은
정상 발사 작업 중에 변형을 방지하기 위해 장비의 필요에 따라 적절히 강화된
그리고 전체 장비의 견고성과 미학을 보장합니다.
다단계 수평 프레임, 구동 부분 (제장 끝) 과 긴장 끝 부분 (포름 끝)
3.6.3 구리 링고트 탈출형 장치
구리 진주 주름 기계는 기계적인 구리 탈형 시스템을 채택합니다.
정상적 상황에서는 각 가출 라인의 생산량은 1T/h 정도입니다.
4구매자가 제공 한 매출 라인의 현장 조건 및 유틸리티
물 및 전기 요구 사항:
전압: 최대 변동 (+10% 380V/220V 3단계 4선/50Hz)
최대 연결 총 부하: 약 3.0 kW (수출 펌프 모터를 포함)
냉각용 물 소비량: 약 3m3/h
냉각수 압력 0.20-0.30MPa
냉각 물 온도: 정상 온도 (외부 순환 냉각 수영장이 필요합니다.)
배수 온도는 60도 이내입니다.
