850곳 섭씨 온도 박스 형상 전기 열처리 용광로 ,
아닐 처리를 위한 바닥 이동로
1. 애플리케이션
전기 박스 형상 열처리 용광로는 주로 소둔 열 처리를 위해 사용됩니다의
다양한 영역. 로딩은 손으로 행해집니다.
2. 주요 기술적인 매개 변수
| 아니오. | 항목 | 기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 90Kw (1-100%) |
| 2 | 전원 공급기 | 380V, 3P, 50Hz |
| 3 | 정격 온도 | 850C |
| 4 | 빈 로 온도 상승 시간 | ≤1.5hours |
| 5 | 관제권 | 1 구역, 독립 제어 |
| 6 |
효과적 워킹 사이즈 |
1200×1200×1200mm(L×W×H) |
| 7 | 가열 소자 연결 | Ｙ |
| 8 |
온도 균일성 |
±8C |
|
온도 메에우레먼트 정확도 |
±1C | |
| 10 | 빈 로 소비 전력 | ≤18% |
| 11 | 온도 조절 방법 |
485 통신 인터페이스와 PID 규제 기관 시마덴 일본 프로그램 가능한 온도 조절기인 SCR는 10.1 인치 터치 스크린과 함께 일합니다. 터치 스크린은 역사적 데이터, 처리 보관을 기록하고 USB 플래시 드라이브를 수출할 수 있고 과온 알람으로 스크린샷과 다른 기능을 잡습니다. |
| 12 | 노 표면 온도 상승 | <45C |
| 13 | 가열 소자 | 0Cr25AL25 (스트립) |
| 14 | 보기 전면판 | 30 밀리미터 두께인 크머엔엔 |
| 15 | 로딩 방식 | 설명서 또는 노로의 지게차 로딩 |
| 16 | 축 유동 팬 | 이 장비의 열풍 순환 시스템은 주로 1 세트 수냉식 축 유동 팬들로 2.2KW명 구성됩니다. 가열 소자에 의해 분사된 열은 고르게 순환 팬에 의해 효과적 작업 영역 안으로 불어집니다. 팬과 샤프트의 재료는 Cr25Ni20입니다. 태도의 일반적 사용을 보증하기 위해, 냉각 방식은 물 냉각입니다. |
| 17 | 가마문 개봉 방법 | 매뉴얼 측면 오프닝, 나선형 압축 |
| 18 | 노 라이닝 | 고온 내화성 섬유 구조 |
3.구조적 도입

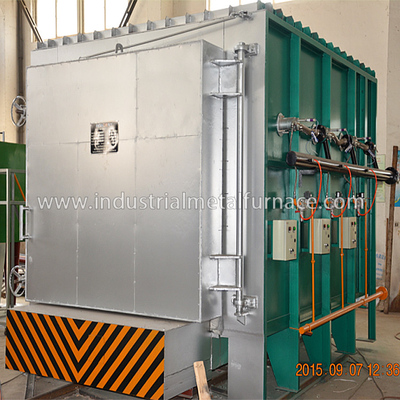

JRX3-90-9 박스 형상 열처리로는 주로 노몸체, 늘어서는 것, 가마문으로 구성됩니다
그리고 문 압축 시스템, 가열 소자와 고정 창치와 온도제어시스템.
3.1 노몸체, 1개 세트
3.2 마무리
3.3 가마문과 압축 시스템
3.4 부하를 견디는 노 저부
부하를 견디는 전기적 열 처리 노 저부는 포함됩니다
다루기 힘든 브릭레이링 몸과 열 저항성 전면판 크머엔엔.
브릭레이링 신체 : 보기는 고산화알미늄 내화 연와의 무거운 조합으로 만들어집니다,
가벼운 내화 연와와 열 보존성 벽돌. 꽉 채워진 일부와 중량 함유 영역
무거운 종류 높은 알루미늄 내화 연와로 특히 벽돌로 둘러집니다. 자유 공간이 또한 있습니다
가열될 때 내화성 복공 확장으로 떠났습니다.
보기 전면판은 30 밀리미터의 전체 두께로 크머엔엔으로 만들어집니다. 최대
온도는 ≤ 950 Ｃ이며, 그것이 변형과 침입 없이 오랫동안 사용될 수 있습니다.

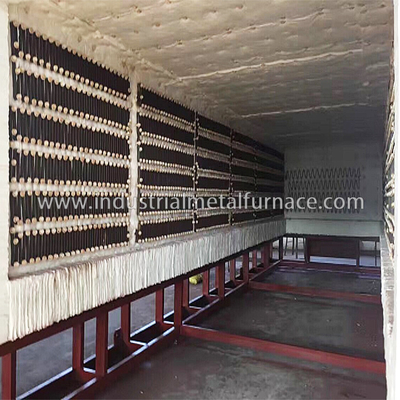

3.5 가열 소자
가열 소자 : 0Cr25AL5 저항 나선 형상 불순물 저항 스트립은 탑재됩니다
2 측벽, 뒷벽, 가마문과 보기 바닥에서.
3.6 전기적인 제어 시스템, 1개 세트
4. 공급 범위
| 아니오. | 항목 | Q'ty | 기록 |
| 1 | 노몸체 | 1개 세트 | 축 유동 팬을 냉각시키는 물의 1개 세트를 포함하기 |
| 2 | 전동 구동 시스템 | 1개 세트 | 가마문을 위한 1개 세트 |
| 3 | 가열 소자 | 1개 세트 | 저항 스트립 |
| 4 | 축 유동 팬 | 1개 세트 | |
| 5 | 온도제어시스템 | 1개 세트 | |
| 5.1 | 제어 캐비넷 | 1대 pc | |
| 5.2 | 온도 조절기 | 1대 pc | 프로그램 가능한 시마덴, 일본 |
| 5.3 | SCR | 3 PC | KS-500A |
| 5.4 | 콤펜세이션형 보상 도선 | 20m | |
| 5.5 | 서멀 커플 | 1대 pc | 크 형 |
| 6 | 전기 부품 | 1개 세트 | SCR와 기중 차단기, 네티즌, 전압계, 열중계와 스위치 |
| 기록 :금속의 열처리를 위한 노의 상기 구성은 성분 가용성으로 인해 고객을 주목하지 않고 동등한 레벨의 브랜드로 변경될 수 있습니다. | |||
