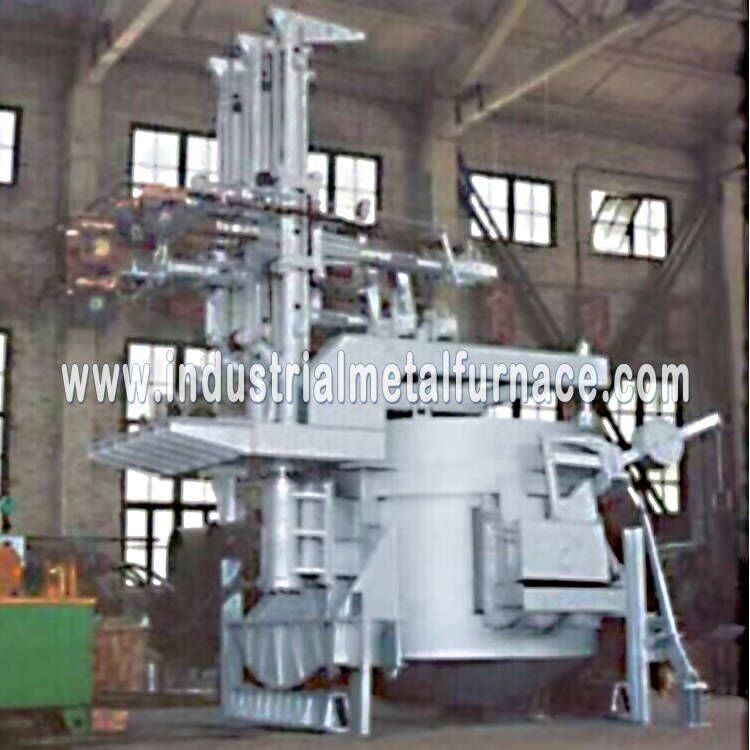

실리카 샌드, 귀금속을 위한 노를 녹이는 2000 킬로그램 전기 아크로
1. 개관
전기 아크로는 보통 전력과 언스크루우링 노 덮개와 탑 로딩과 더를 채택합니다
강철을 타진하기 위해 채널을 타진하기. 구조물은 반유압식과 노 덮개 언스크류잉 타입을 채택합니다.
구덩이 형태 배치는 공장 건물의 높이에 대한 요구조건을 감소시킬 수 있습니다.
2. 전기 아크로의 주요 특징
제강을 위한 이 전기 아크로는 용융제련 옥사이드를 위해 늘어서 기초적 노 라이닝 또는 산성 고로를 채택합니다,
귀금속 강화와 다른 다양성.
이 아아크 퍼니스 장비는 다음과 같은 주요 특징을 가지고 있습니다 :
▲ 아아크 퍼니스 장비는 노 덮개, 탑-로딩, 반유압식 메커니즘의 나사를 빼는 것과 함께 설정됩니다,
태핑 급류와 구멍에서 설치를 통하여 똑똑 두드리기.
▲ 사용하는 구리 튜브는 전도성 있는 완목을 타이핑합니다.
▲ 사용 큰 단면 수냉 케이블.
▲는 필수적 노 쉘 구조를 채택합니다.
▲ 전기 아크로의 바닥은 장비의 신뢰성을 향상시키는 접시처럼 생긴 구조를 채택합니다
그리고 서비스 수명을 연장합니다.
▲ 노 덮개 회전은 더의 치환을 감소시키는 큰 턴테이블 기술을 채택합니다
케이블을 수랭했고 임피던스를 감소시키고, 전기 손실을 줄이고 소비 전력을 줄입니다 . 그리고
점유 면적을 감소시킵니다.
▲ 전극 규제 기관이 익숙한 가장 진보적 PLC는 전극의 정확도와 신뢰성을 보증합니다
최대 범위에 대한 시스템.
▲ 전극 상승 회로는 전극을 제동에서 막고 효율적 운영을 보증한다고 갖춰집니다
노의.
▲ 트랜스의 전압 조정법은 무부하 전기 전압 규정입니다.
▲ 이차코일 : 변압기 본체의 압축 : 코일 압축은 특별한 봄 유압원통을 채택합니다
네일을 압박하시오 그러면 모든 코일은 전체적이고 진공 건조된 것 조립됩니다.
▲ 트랜스는 오랫동안 20%까지 과적될 수 있고, 그것을 보증하기 위해 충분한 기계적 강도를 가집니다
그것은 빈번한 단락 영향에 견딜 수 있습니다.
순환하는 강제적 기름의 트랜스가 인 ▲는 (OFWF) 고장이 없는 강제적 기름 순환을 채택한 방법을 냉각시켜 급수됩니다
냉수기.
▲ 트랜스 코어재는 고품질 제품으로 만들어집니다.
▲ 변압기유는 25# 오일을 채택합니다.
▲ 트랜스는 헤비 가스와 경가스와 압력 릴리저 방지 기능과 온-로드를 갖추고 있습니다
스위치는 헤비 가스 방지 기능을 갖추고 있습니다.
4. 주요 기술적인 매개 변수
| 아니오. | 항목 | 유닛 | 가치 | 발언 |
| 1 | 전기 아크로 정격용량 | Ｔ | 2 | |
| 2 | 쉘 직경 | 밀리미터 | Φ2200 | 태핑 급류 |
| 3 | 노 덮개의 높이를 높이기 | 밀리미터 | 200 | |
| 노 덮개 나사 풀기 각 | ' | ~83 | ||
| 노 덮개 승강기와 회전 | 수압 구동유압식 기동 | |||
| 4 | 흑연 전극 지름 | 밀리미터 | 200 | |
| 전극 극 중심 직경 | 밀리미터 | 620 | ||
| 전극 승강 스트로크 | 밀리미터 | 1100 | ||
| / 위로 전극은 최대 속도가 하락합니다 | 분 Ｍ / | 3/2.5 | ||
| 제어 수법 | 피니언 랙 드라이브 | |||
| 전극 아암 형식 | 구리 튜브 타입 전도성 있는 완목 | |||
| 5 | 태핑 각 | ' | 45 | 최대 |
| 광재 경향 | ' | 15 | 최대 | |
| 6 | 전기 전기로용 변압기 정격용량 | KVA | 1250 | 20%까지 과적될 수 있습니다 |
| 일차전압 | KV | 10/6.3 | ||
| 어떤 체절압력 | Ｖ | 210-104 | 5- 수치 비여기 전기 전압 규정 | |
| 2차측 전류 | A | 4000 | ||
| 트랜스 냉각 형식 | 물 냉각을 순환시키는 강한 석유 | |||
| 7 | 압력으로 일하는 유압 시스템 | MPa | 6 | |
| 작동 매체 | 내마모성 작동유 | |||
| 8 | 냉각수 시스템 | (트랜스 냉각수를 포함하여) 공업 용수 | ||
| 흡입구 압력 | MPa | >0.3 | ||
| 유입구 용수 온도 | Ｃ | ≤32 | ||
| 수온 | Ｃ | <50 | ||
| 냉각수 소비량 | m3/h | ~20 |
EAF-1.5T 전기 아크로 공급 범위
| 아니오. | 항목 | 내용과 범위 | Q'ty |
| 1 | 기계 부분 | ||
| 1.1 | 노몸체 (φ2200) | 퍼니스 쉘, 태핑 급류, 가마문 메커니즘, 기타 등등. | 1개 세트 |
| 1.2 | 물냉각로 덮개 링 | 물냉각로 벨소리, 기타 등등. | 1개 세트 |
| 1.3 | 전극 리프팅 메커니즘 | 칼럼의 세벌, 가이드 휠 장치와 단열 부분, 랙 기어 환원제 | 1개 세트 |
| 1.4 |
커버 상승과 회전식 메카니즘 |
노 덮개 회전 프레임, 노 덮개 회전 메커니즘, 노 덮개 리프팅 메커니즘 | 1개 세트 |
| 노 덮개 회전식 선회 베어링 | 1개 세트 | ||
| 1.5 | 노 틸팅 기구 | 플랫폼, 노 덮개 회전과 언스크류잉 지원을 기울이는 받침대, 수평선상인 지지체를 기울이기 | 1개 세트 |
| 1.6 | 냉각 시스템 | 물 배급관들, 리턴 탱크, 파이프라인 밸브와 관련 기구 | 1개 세트 |
| 2 | 고 전류 부분 | ||
| 2.1 | 전도성 있는 완목 | 전도성 구리 튜브형 전도성 있는 완목 3 부분, 클램프, 홀딩 링, 기타 등등. | 1개 세트 |
| 2.2 | 네트워크 시스템을 단락시키세요 | 탄력적 보정기, 전도성 있는 구리관, 캐이블 연결부, 브라켓과 파스너, 단열 부분, 기타 등등. | 1개 세트 |
| 전류 변압기 | 3 PC | ||
| 2.3 | 수냉 케이블 | 큰 단면 수냉 케이블 | 1개 세트 |
| 3 | 유압 시스템 | ||
| 3.1 | 수력 스테이션 | 장치, 축적자를 냉각시키는 오일 탱크, 고압 오일 필터, 통합 밸브 블록 | 1개 세트 |
| 3.2 | 유압 실린더 | 틸팅 실린더 | 1 |
| 전극 클램핑 실린더 | 3 | ||
| 로터리 실린더를 높이는 노 덮개 | 1 | ||
| 4 | 전기 부품 | ||
| 4.1 | 전기로용 변압기 | 트랜스 부속물과 오일-워터 냉각기인 HSSP-1250KVA | 1개 세트 |
| 4.2 | 고기압 | 10KV (6KV ) 진공 스위치 캐비넷 | 1개 세트 |
| 4.3 | 저전압 전기 제어 재단과 자동 제어 시스템 | 저전압 파워 캐비넷, 전기 제어 내각, PLC 주연산 테이블과 현장 운영 박스 | 1개 세트 |
