구리를 녹애서 중력 주조 방식, 노를 위한 노를 녹이는 200KW 두 배스 타입 도입 구리
1. 일반 설명
200KW 중력 동주물 노는 2가지 녹는 기업 연합 설계와 2가지 도입 동체 구조를 채택합니다.
이 구조의 장점은 그렇게 하기 위해 녹는 기업 연합의 온도와 노의 모든 부품을 균형화시키는 것 입니다
에너지 절약형 효과를 달성합니다,와 그렇게 전자기 교반의 더 레인지를 향상시키 더의 저 모든 요소
노는 더 고르게 분배됩니다. 중력 동주물 노의 목적 : 용융과 빨강의 보유
구리, 브론즈, 놋쇠로 만들고 다른 동 합금 용.
2. 노를 녹이는 구리의 기술적인 매개 변수
| 아니오. | 항목 | 매개 변수 |
| 1 | 영점 용량 | 0.3T |
| 2 | 평가된 총 용량 | 1.5 Ｔ |
| 3 | 정격 전력 | 200KW |
| 4 | 녹는 기업 연합 전원 | 120KW |
| 5 | 홀딩풀 전원 | 80KW |
| 6 | 정격 전압 | 380V |
| 7 | 단계 | 3P |
| 8 | 주파수 | 50Hz |
| 9 | 용융 속도 | 0.5T/hour |
| 10 | 평가된 작동 온도 | 1250C |
| 11 | 역율 |
0.45~0.5 (배상 전에) 0.9~1 (배상 뒤에) |
| 12 | 냉각수 압력 | (2~3) ×105 PA |
| 13 | 냉각수 소비량 | 7T/hour (유도 코일 3T/hour, 물 냉각이 4T / 시간을 입힙니다) |
3. 중요한과 주요 구조로 일하기
동주물 노는 전자 유도의 원리를 기반으로 설계됩니다. 교대한 자기를 띠
흐름은 유도 코일이 교류 전압으로 적용되는 후에 발생됩니다. 자기 흐름은 철을 통과합니다
폐자로를 형성하기 위한 핵심. 이 교대 자기 흐름은 기전력과 2차를 유도합니다
녹는 챔버에서 경향. 이 전류는 저항을 통하여 전기 에너지를 열 에너지로 변환시킵니다의
금속 장입물과 열 에너지는 챔버에서 금속을 녹입니다.
3.2 유지로를 녹이는 구리는 노몸체, 노 프레임, 유발체, 직류 전기로로 구성됩니다

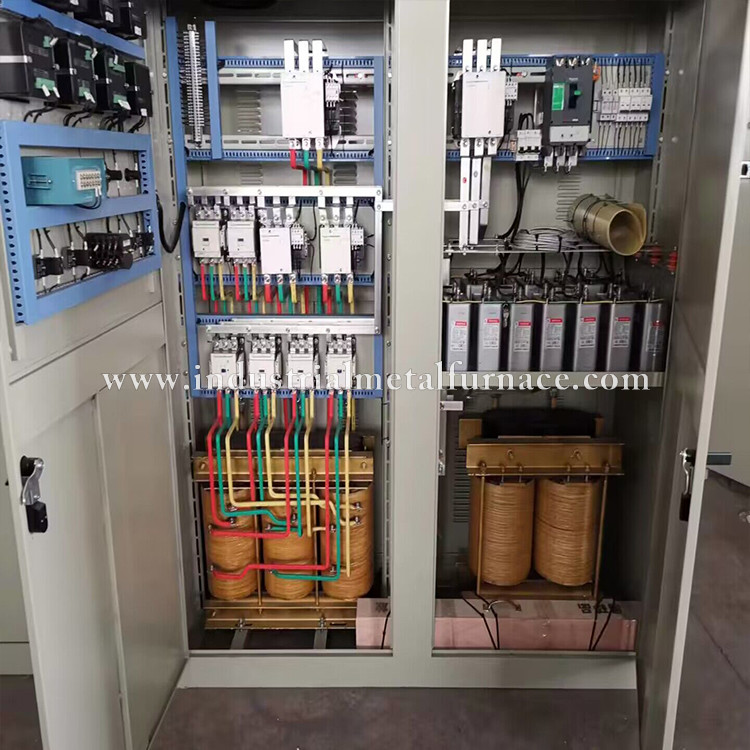

냉각 시스템, 전기 제어 상자, 등.
직류 전기로 전압 범위 : 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.
3.3 직류 전기로를 던지는 중력은 두가지 수직 철심 도입 구조를 채택합니다. 외피는 강철로 만들어집니다
플레이트. 몰팅 기업 연합은 단열 소재와 내화 재료로 찌푸려지고 그리고 나서과 함께 구축됩니다
내화 연와.

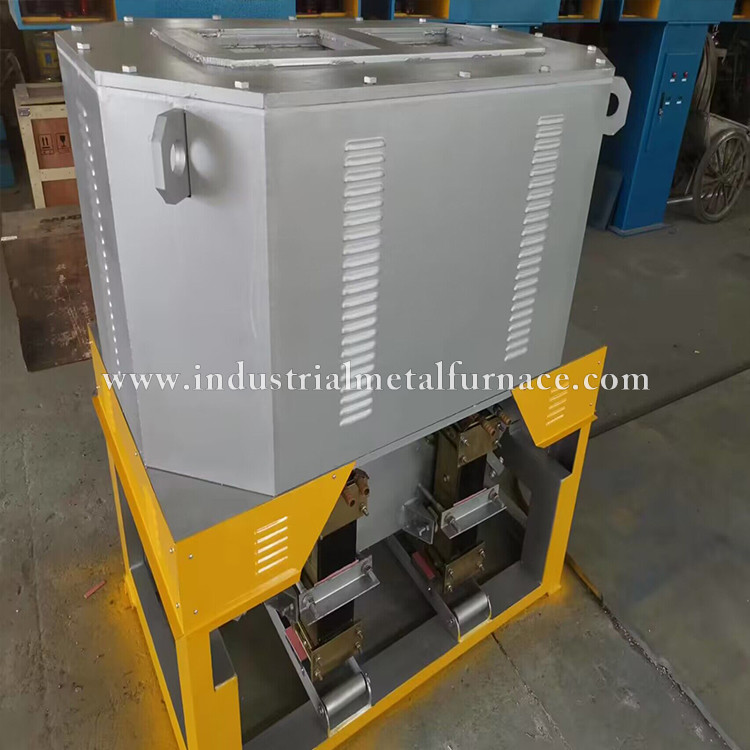

3.4 센서 본체는 2개 센서, 2 철심과 녹는 홈으로 2개 구성됩니다. 감지
차체 외각은 다루기 힘든 결절 물질과 물냉각덮개로 구성됩니다. 유도 용해로
신체는 수냉식입니다 : 편리하게 내화 재료를 제거하고 더의 전력 손실을 줄이기 위해
유발체는 모읍니다, 도입 차체 외각이 절연재가 삽입된 채로, 2개 반으로 구성됩니다
중앙에, 그리고 도입 차체 외각은 국회 동안 위에서 말한 플랜지 표면을 기반으로 합니다.
3.5 용융 공정 동안, 유입구 용수 온도는 35 Ｃ 보다 더 높고 출구 수
온도는 55 Ｃ 보다 더 높을 것이고 수류가 정기적으로 측정될 것입니다. 수류가 있다면
필요한 수류보다 낮게, 스케일은 청소될 것입니다.
3.6 산업적 유도로의 냉각 수질은 다음과 같은 요구조건을 충족시킬 것입니다 : pH 값
7~8의 더 레인지가 안에 이, 견고성은 많아야 7과 부유물들의 총 함유량이고 분해됩니다
고체들은 크기 조정과 워터 경로를 차단하는 것 냉각수를 막기 위해, 많아야 10입니다.
