낮은 탄소 와이어를 위한 공정 플랜트 라인 아연 솥을 활성화하는 연간 8000Ton 고온 침지

낮은 탄소 와이어를 위한 공정 플랜트 라인을 활성화하는 연간 8000Ton XG08 아연 솥 고온 침지

1. 애플리케이션

이 용융 침지 아연 도금 생산 라인은 저탄소강선의 연속 어닐링과 열간 아연 도금에 적합합니다. 고객이 고탄소 용융 도금법 아연 도금 강선을 후속 단계에서 생성시키기 위해 계획을 가지는 것을 고려할 때, 그것은 또한 생산과 호환 가능할 수 있고 새로운 생산 라인을 구축하기 위한 어떤 필요성이 없습니다.

2. 메인 프로세스 기술적인 매개 변수

2.1 제조 공정 흐름

A) 낮은 탄소 와이어 고온 침지 아연 도금 과정 : 언코일링--- 가열 냉각 --- 열피 --- 산세 --- 물헹굼 --- 온수 세정 --- 플럭싱--- 건조 --- 열간 아연 도금 --- 냉각을 닦기 --- 차지하는 와이어.

2.2 와이어 규격 : c1.60---5.00 밀리미터

2.3 헤드번호와 출력

고객의 요구조건에 따르면, 연 생산량은 8000 톤이고 시간별 출력이 c2.40mm을 기반으로 한 약 1500 킬로그램입니다. 선형 속도는 20m/min 이고 고객이 28개 머리들을 필요로 합니다.

2.4 연료 : 결합된 전기적이고 가스 ;

2.5 징크 층 중량 : 80--350 Ｇ / m2 ;

3. 공급 범위

4. 각각 유닛에 대한 기술

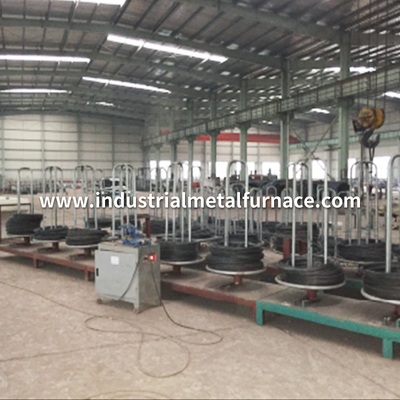

4.1 입지를 풀기

회전하는 언코일링 입지 :28 PC ;

4.2 와이어 소둔로

·The 온라인으로 풀림하는 노는 다중부로 구성된 전부 합하여 2.0m 넓이고 1.40m 넓인 25m 장기간입니다.

·Each 로심관은 전선, 전체에서 28 전선으로 통과하여 허용됩니다.

·Fuel : 천연가스

·Temperature 제어 정밀도 : ± 5 Ｃ

노의 ·Temperature 제어범위 : 조정할 수 있는 600-1000C.

머리들의 ·The 전체 수는 28개 부분입니다. 노 저부는 파이프 프레임에 의해서 지원됩니다.

파이어-레지스턴트 ·Light와 단열 소재는 사용되고 표면이 좋은 단열 성능으로, 철골 구조물에 의해 마무리됩니다.

·20 버너는 옆에 배열되고 연소제어 퍼니스 온도가 비율에서 4가지 부문에 조정됩니다.

4.3 냉각과 스케일 제거, 1개 세트

강선이 공기 냉각법의 기간 동안 고로에서 해고된 후, 그것은 기계적으로 늦출 것이고 대부분의 산화물 스케일이 온수 탱크에서 강타될 것입니다.

4.4 산세와 수세척, 1개 세트

4.5 탱크를 녹이기

전체적인 차원 : 3500 * 1400 * 500 밀리미터 (L,W,H) ;

재료 : 스테인레스 강

가열 모드 : 30kW 히팅 파워 자동 제어로, 연관 폐열과 보조 전기 가열.

4.6 건조 오븐

분류하세요 : 8000*1500 (L,W) ;

가열 방법 : 연관 파상나무결은 가열됩니다 ;

4.7 노를 활성화하는 가스 아연

머리들의 수 : 28개 부분 ;

도선 사이 거리 : 40 밀리미터 ;

외부 난방 ;

연례 작업 시간 : 7500h ;

열간 아연 도금 아연 액체의 온도 조절 범위 : 조정할 수 있는 440 C~ 460 Ｃ ;

아연 온도 제어 정밀도 : ± 2 Ｃ ;

아연 층 두께 범위 : 100g~250g/㎡ ;

노 구조 : 아연 솥은 50 밀리미터 두꺼운 특수 강판으로 만들어지고, 눌러지고 용접됩니다.

아연로 유효 사이즈 : 6000 * 1400 * 900 밀리미터 (L*W*D).

능력 약 48t를 아연도금하세요

가열 온도 조절 : 스테이지형 비례 제어 산화 ;

프레스 로울은 특수 세라믹 고정형이고 그것은 일년에 한 번 대체되는 것입니다.

방식과 냉각 바깥쪽에 이르세요 : 수직 지도는 밖에 채택됩니다. 저탄소강선은 석면 블록으로 닦고 높은 카본 스틸 와이어가 charcoal+asbestos fiber+graphite 칩으로 닦습니다. 냉방 모드는 물 냉각입니다.

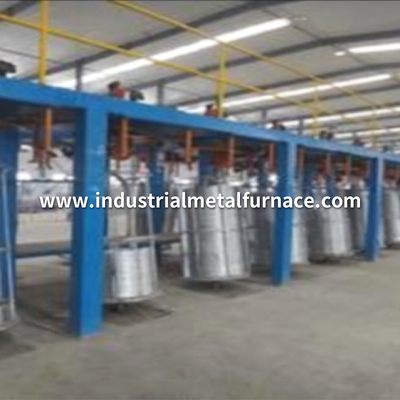

4.9 차지하는 와이어

용융 아연계 아연 도금 설비는 600 매화꽃 업사이드 다운 테이크-업을 갖추고 있고 채택되고 단일 해드 주전동기의 전력은 4.0이고 kW와 속도가 주파수 변환에 의해 조정됩니다.
