1.6 밀리미터 내지 5.0 밀리미터 낮은 탄소 높은 것 탄소 와이어 용융 침지 아연 도금 공정 라인
1. 애플리케이션
이 용융 침지 아연 도금 공정 생산 라인은 저탄소강선의 연속 어닐링과 열간 아연 도금에 적합합니다. 고객이 고탄소 용융 도금법 아연 도금 강선을 후속 단계에서 생성시키기 위해 계획을 가지는 것을 고려할 때, 그것은 또한 연욕 과정 (높은 탄소 와이어 에나멜 처리)과 호환 가능할 수 있고 새로운 생산 라인을 구축하기 위한 어떤 필요가 없습니다.
2. 메인 프로세스 기술적인 매개 변수
2.1 제조 공정 흐름
A) 낮은 탄소 와이어 경질형 (850N/mm2) : 언코일링--- 디그리싱 ---온수 세정---물 세정을 청소하세요---산세 --- 물헹굼 --- 플럭싱 --- 건조 --- 열간 아연 도금 --- 냉각을 닦기 --- 차지하는 와이어.
B) 낮은 탄소 와이어 소프트 타입 (400N/mm2) : 언코일링--- 산세 --- 물헹굼 --- 온수 세정 --- 플럭싱--- 건조 ---온라인 가열 냉각--- 열간 아연 도금 --- 냉각을 닦기 --- 차지하는 와이어.
C) 고탄소 강선 에나멜 처리 : 언코일링 --- (소둔로에서) 가열되기 --- 리드는 등온 소경을 목욕시킵니다 --- 물 냉각 --- 산세 --- 물 세정 --- 플럭싱 --- 건조 --- 열간 아연 도금 --- 냉각을 닦기 --- 차지하는 와이어.
2.2 와이어 규격 : c1.60---5.00 밀리미터
2.3 헤드번호와 출력
고객의 요구조건에 따르면, 연 생산량은 8000 톤이고 시간별 출력이 c2.40mm을 기반으로 한 약 1500 킬로그램입니다. 선형 속도는 20m/min 이고 고객이 이 용융 침지 아연 도금 장비를 위한 28개 머리들을 필요로 합니다.
2.4 연료 : 결합된 전기적이고 가스 ;
2.5 징크 층 중량 : 80--350 Ｇ / m2 ;
3. 공급 범위
| 아니오. | 항목 | Q'ty |
| 1 | 언코일링 입지 | 28개 머리들 |
| 2 | 소둔로 | 1개 세트 |
| 3 | 배스 탱크를 이끄세요 | 1개 세트 |
| 4 | 냉각과 감소 | 1개 세트 |
| 4 | 픽링 장치 | 1개 세트 |
| 5 | 물 세정 | 1개 세트 |
| 6 | 플럭싱 탱크 | 1개 세트 |
| 7 | 건조 탱크 | 1개 세트 |
| 8 | 갈바니즈링 노 | 1개 세트 |
| 9 | 장치를 냉각시키고 닦은 전이 프레임 | 1개 세트 |
| 10 | 플움 꽃은 테이크-업 단위를 뒤집었습니다 | 28개 세트 |
4. 각각 유닛에 대한 기술
4.1 입지를 풀기
회전하는 언코일링 입지 :28 PC ;
4.2 노를 단련하는 온라인 와이어
|
·furnace 사이즈 : 25m *2.0m*1.40m (L,W,H) ; ·Each 로심관은 전선, 전체에서 28 전선으로 통과하여 허용됩니다. ·Fuel : 천연가스 ·Temperature 제어 정밀도 : ± 5 Ｃ 노의 ·Temperature 제어범위 : 조정할 수 있는 600-1000C. 파이어-레지스턴트 ·Light와 단열 소재는 사용되고 표면이 좋은 단열 성능으로, 철골 구조물에 의해 마무리됩니다. ·20 버너는 옆에 배열되고 연소제어 퍼니스 온도가 비율에서 4가지 부문에 조정됩니다. |
4.3 등온 열처리의 특허를 얻는 베스를 이끄세요
배스 탱크 사이즈 (L,W,H)를 이끄세요 : 10000*1400*500mm
연료 : 천연가스 ;
온도 조절 범위 : 450-500C ;
냉각 방식 : 물 냉각과 공기 냉각법.
4.4 산세와 수세척, 1개 세트 ;
4.5 플럭싱 탱크, 1개 세트 ;
전체적인 차원 : 3500 * 1400 * 500 밀리미터 (L,W,H) ;
재료 : 스테인레스 강
가열 모드 : 30kW 히팅 파워 자동 제어로, 연관 폐열과 보조 전기 가열.
4.6 건조 오븐
분류하세요 : 8000*1500 (L,W) ;
가열 방법 : 연관 파상나무결은 가열됩니다 ;

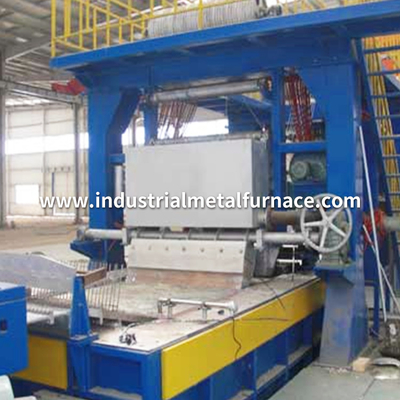

4.7 노를 활성화하는 가스 아연
머리들의 ·Number : 28개 부분 ;
·Wire 간격 : 40 밀리미터 ;
·External 난방 ;
·Annual 작업 시간 : 7500h ;
용융 아연 도금조 아연 액체의 ·Temperature 제어범위 : 조정할 수 있는 440 C~ 460 Ｃ ;
·Zinc 온도 제어 정밀도 : ± 2 Ｃ ;
·Zinc 층 두께 범위 : 100g~250g/㎡ ;
·Furnace 구조 : XG08 아연 솥은 50 밀리미터 두꺼운 특수 강판으로 만들어지고, 눌러지고 용접됩니다.
·Zinc 노 유효 사이즈 : 6000 * 1400 * 900 밀리미터 (L*W*D).
·는 능력 약 48t를 아연도금합니다
· 가열 온도 조절 : 스테이지형 비례 제어 산화 ;
프레스 로울은 특수 세라믹 고정형이고 그것은 일년에 한 번 대체되는 것입니다.
방식과 냉각 바깥쪽의 ·Lead : 수직 지도는 밖에 채택됩니다. 저탄소강선은 석면 블록으로 닦고 높은 카본 스틸 와이어가 charcoal+asbestos fiber+graphite 칩으로 닦습니다. 냉방 모드는 물 냉각입니다.

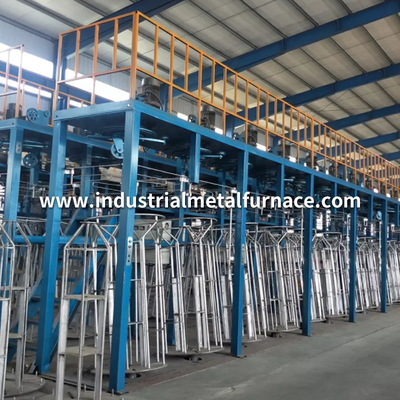

4.9 차지하는 와이어
용융 침지 아연 도금 장비는 600 매화꽃 업사이드 다운 테이크-업을 갖추고 있고 채택되고 단일 해드 주전동기의 전력은 4.0이고 kW와 속도가 주파수 변환에 의해 조정됩니다.
