파이프를 위한 다루기 힘든 브릭형 전기 저항 손수레식 열처리 용광로

1. 노 애플리케이션

전기 저항 손수레 타입 로는 강관류를 붕소화해서 주로 사용됩니다.

보기 화덕 용광로는 주로 늘어선 퍼니스 쉘, 가마문, 가마문 리프팅 메커니즘과 문 압축 메카니즘, 보기, 노몸체와 보기 사이에 밀봉한 보기 견인 메커니즘, 가열 소자와 고정 창치와 온도제어시스템으로 구성됩니다.

2. 기술 명세서

2.1 정격 전력 : 조정할 수 있는 530KW+5% (1-100%) ;

2.2 전원 공급기 : 480V, 3P, 60Hz ;

2.3 정격 온도 : 1050C (정상적 작동 온도 : 850-1000C) ;

2.4 비부하 노 온도 상승 속도 : 850C에 대한 ≤2 시간 ;

2.5 관제권 : 온도 레코딩을 위한 6 zones+ 추가적 3이지- 포인트 온도 측정. 그리고 실시간 프린팅과 리코딩을 위해 3 채널 7 인치 칼라 터치 스크린 리코더 또는 3개 채널 용지 리코더를 갖춥니다.

2.6 효과적 워킹 사이즈 : 12000×1800×1000mm(L×W×H) ;

2.7 가열 소자 연결 : Ｙ ;

2.8 온도 균일성 : ±10C ;

2.9 온도측정 정확도 : ±1C ;

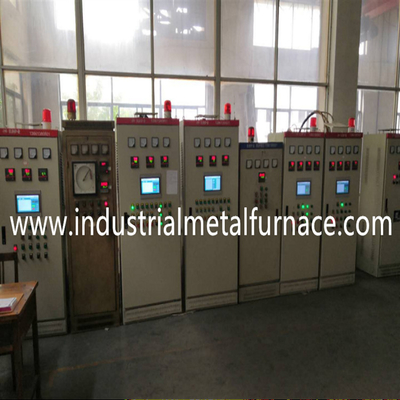

2.10 온도 조절 방법 : PID 규제 기관인 SCR ; 485 통신 인터페이스, 10.1 인치 터치 스크린과 시마덴 온도 조절기. 터치 스크린은 과온 알람으로, 1년 이상 동안 역사적 데이터를 기록하고 10 프로세스 이상과 다른 기능을 저장할 수 있습니다.

2.11 노 표면 온도 상승 : <45C ;

2.12 가열 소자 : 0Cr21AL6Nb (스트립) ;

2.13 보기 전면판 : ZG30Cr24Ni7SiN 열 저항성 steel,30mm 두께 ;

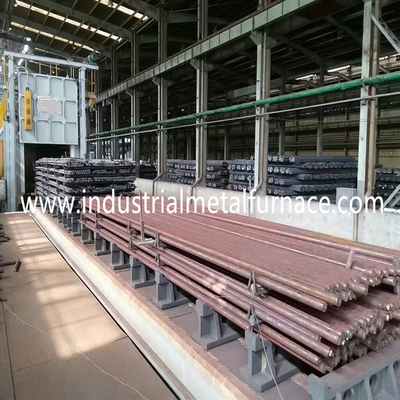

2.14 로딩 방식 : 제품은 보기에 부하를 걸었고, 그리고 나서 노로의 이동을 보기 ;

2.15 노 라이닝 : 고온 내화 연와 석공술 구조 ;

2.16 부하 용량 : 뱃치 당 5 톤 ;

2.17 기체 도입구 : 세개 DN100 스테인리스강관 가스 출구 의 위에 고로가 있습니다. 노몸체에서 쪽의 하부에 손으로 열리고 마감되는 것은 단순하고 편리합니다.

2.18 보호하는 기체 도입구 : 긴 노몸체 때문에, 네개 DN25 가스 주입 관은 고르게 노 쪽의 하부에 배열되고, DN40 주가스 인입관에 모였습니다. 각각 가스 서브 인렛 파이프와 가스 본관 인입관은 흐름 속도를 제어하기 위해 수동밸브를 가지고 있습니다.

3. 구성요소 근원
