1. 간결한 도입

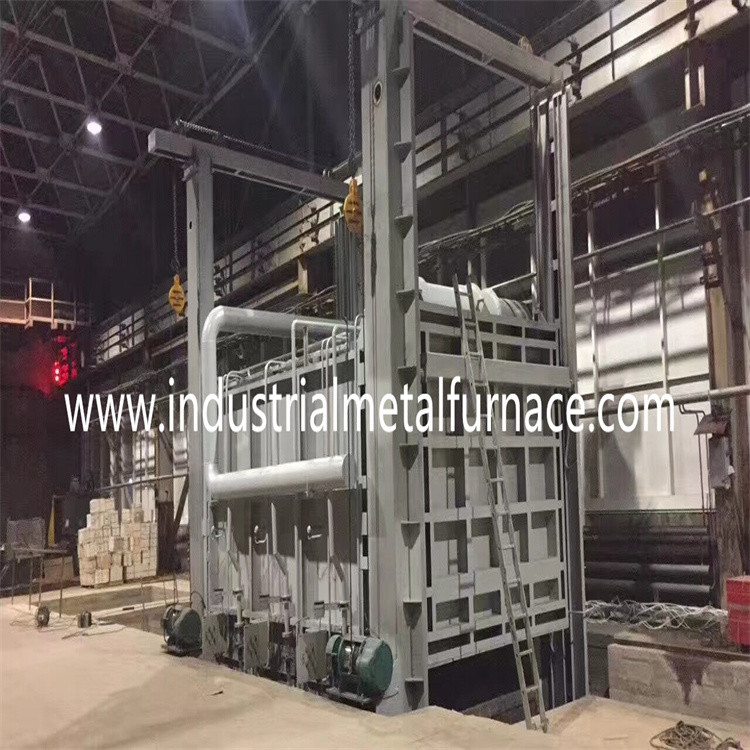

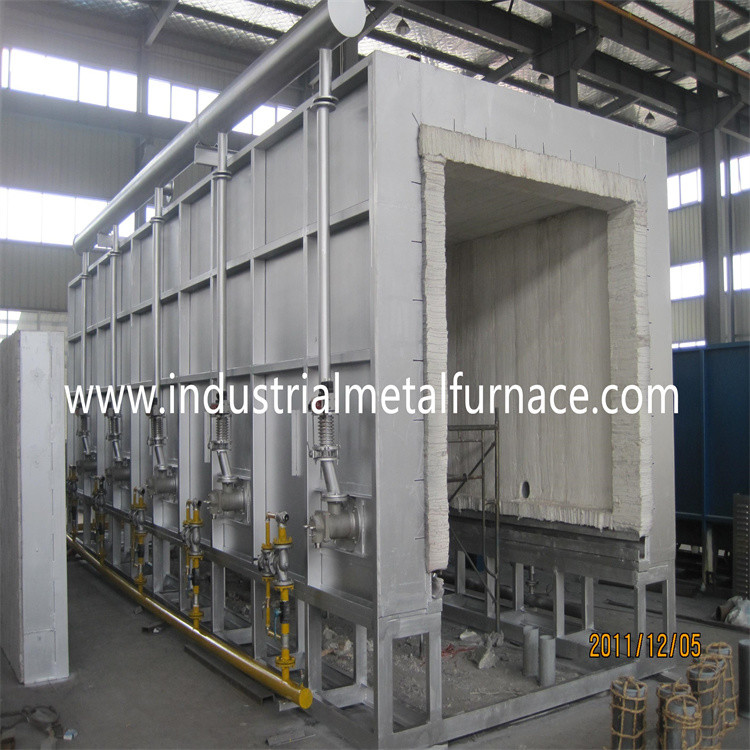

가스를 연료로 하는 보기 화덕 용광로는 주로 금속 부품류의 열처리를 위해 사용됩니다.
고로 골자는 여러가지 유형의 철골에 의해 용접되고, 외측구조가 메인 빔으로서 홈형 강으로 만들어지고, 코밍판이 추운 시트로 만들어지고, 손수레가 메인 빔으로서 홈형 강으로 만들어지며,와 하부판과 전선과 리어 플레이트가 미들 플레이트로 만들어집니다.
투과 부 : 손수레 전송은 체인을 통하여 프런트 엔드에 일련의 하는 바퀴를 운전하기 위해 모터와 환원제를 채택합니다. 노 도어 구동은 전기적으로 그것을 높이기 위해 웜 기어 감속기와 모터의 조합을 채택합니다.
밀봉하는 것 : 손수레와 노몸체는 래버린스 구조로 밀봉되고 손수레 측 위의 자동 모래 봉합 나이프 밀봉장치가 있습니다. 가마문은 자동적인 메카니즘을 눌러 회전 채널 레코드와 봄에 의해 밀봉됩니다. 노 본체 부분은 노의 밀착도를 보증하기 위해 고품질 내화 연와 구조를 채택합니다. 손수레의 압력 저항성 부분적은 고알루미나 벽돌로 만들어지고 단열 벽돌이 하부에 추가됩니다.
연소 시스템 : 여러 버너는 기름 연소로에서 양쪽에 설치되고 열 흐름이 퍼니스 온도의 균일성을 보증하기 위해 노에서 보답합니다.
2. 노의 구성
2.1 기계적 조작계
| 아니오. | 항목 | 상술 | 식자재원산지정보 |
| 1 |
내열성 섬유 |
규산염 알루미늄 |
루양, 산둥 |
| 2 |
다루기 힘들고 열 보존성 벽돌 |
고알루미늄, 빛, 규조토 나라 |
이이싱 |
| 3 |
강철판 |
홈형 강, 강철판, 기타 등등 |
마 강철 |
| 4 |
AGS 고속도 평면 화염 버너 |
320KW |
싱트아크이, 베이징 |
| 5 |
가지 볼 밸브 |
DN15 |
다미코 |
| 6 |
가지 플로우 레쥴레이션 벨브 |
DN25 |
다미코 |
| 7 |
공기 유량 조정 밸브 |
DN80 |
다미코 |
| 8 |
기압 스위치 |
0.1-1KPA |
분, 독일 |
| 9 |
가스 압력 스위치 |
3-15KPA |
분, 독일 |
| 10 |
밸브를 감소시킨 가스 필터 |
DN50 |
피오렌티니, 이탈리아 |
| 11 |
압력계 |
0-20KPA |
오사카, 일본 |
| 12 |
비례 제어 밸브 |
DN25 |
줄리아니, 이탈리아 |
| 13 |
서보 모터 |
DN80 |
쉐나이더 모터 |
| 14 |
자동차 나비형 밸브 |
DN80 |
AGS는 특화했습니다 |
| 15 |
버너 제어기 |
258 |
싱트아크이, 베이징 |
| 16 |
점화 트랜스 |
EB21 |
COFI, 이탈리아 |
| 17 |
환원제 |
BL-5.5kw |
이이프안, 치안스 |
| 18 |
이동 메커니즘을 보기 |
ZG55# |
창주, 치안스 |
| 19 |
연소 팬 |
9-19 시리즈 |
포산 |
2.2 전기 제어 시스템
| 아니오. | 항목 | 브랜드 |
| 1 |
온도 조절기 |
시마덴, 잽킨 |
| 2 |
저전압 전기 기구 |
쉐나이더 |
| 3 |
전자 소자 |
CHINT 또는 DELIXI |
| 4 |
캐비넷 본체 |
GGD |
| 5 |
PLC |
지멘스 |
| 6 | 터치 스크린 | μｇ |
기록 : 상기 구성은 주목하는 것 없이 동등한 레벨의 브랜드로 변경될 수 있습니다
성분 가용성 때문의 고객.
